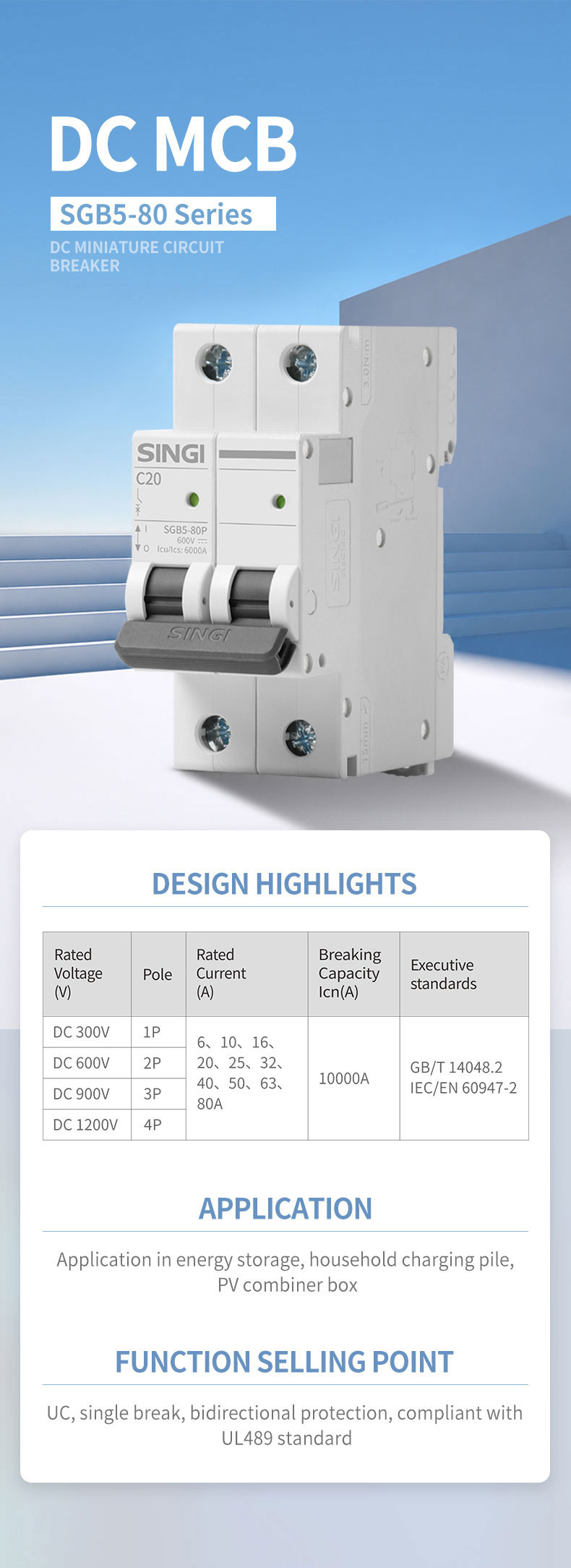

SGB5-80 es un interruptor automático miniatura de CC de alto rendimiento que presenta una estructura de corte unipolar y protección bidireccional.
Cumple las normas UL489, IEC/EN 60947-2 y GB/T 14048.2, con una capacidad de corte de 10 kA, y se utiliza ampliamente en
sistemas de almacenamiento de energía, puntos de carga de VE y cajas de combinación FV.
Características clave
- Estructura de corte simple
- Protección CC bidireccional
- Conforme a la norma UL489
- Alta capacidad de corte de 10kA
- 1P / 2P / 3P / 4P opcional
- Amplio rango de tensión: 300V–1200V CC
- Corriente nominal: 6A–80A
- Rendimiento estable para escenarios de nueva energía
- Instalación sencilla en riel DIN
Parámetros técnicos
| Tensión nominal(V) | Polo | Corriente nominal
(A) | Capacidad de corte
Icn (A) | Normas de ejecución |
| DC 300V | 1P | 6.10.16.20.25.
32.40.50.63.80A | 10000A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 600V | 2P |
| DC 900V | 3P |
| DC 1200V | 4P |
Aplicaciones típicas
- Sistemas de almacenamiento de energía (ESS)：Paquetes de baterías, almacenamiento en rack, almacenamiento conectado a red
- Cargadores de VE：Cargadores domésticos, cargadores rápidos CC comerciales
- Sistemas solares FV：Cajas de combinación FV, protección de entrada CC del inversor
- Alimentación CC industrial：Distribución de energía CC, equipos de automatización
- Edificios comerciales：Microrredes CC inteligentes, sistemas de energía de respaldo
Presentación de la empresaZhejiang Singi Electrical LLC
SINGI es un fabricante profesional de interruptores automáticos de CC, MCB, RCBO, AFDD y dispositivos de protección fotovoltaica. Con una I+D avanzada y un estricto control de calidad, nuestros productos cumplen las normas IEC, EN, GB y UL. Nos centramos en la protección de circuitos para nuevas energías, ofreciendo soluciones fiables para sistemas fotovoltaicos, de almacenamiento de energía, de carga de vehículos eléctricos y de CC industriales en todo el mundo.
FAQ
P: ¿Qué significa la «protección bidireccional» del MCB de CC SGB5-80 y por qué es importante?R: La protección bidireccional permite al MCB interrumpir con seguridad el flujo de corriente en ambas direcciones en un circuito de CC. Esto es fundamental para el almacenamiento de energía en baterías y los sistemas de vehículos eléctricos, donde la corriente puede cargar o descargar, garantizando una protección completa en todos los modos de funcionamiento.
P: ¿Por qué importa el cumplimiento con UL489 en los MCB CC de los mercados globales?R: UL489 es la norma de seguridad clave para los interruptores automáticos en Norteamérica y en muchos mercados internacionales. Garantiza que el producto cumpla estrictos requisitos de rendimiento térmico, magnético y de cortocircuito, lo que hace que el SGB5-80 sea adecuado para proyectos mundiales de fotovoltaica, almacenamiento de energía y carga de vehículos eléctricos.
P: ¿Cuál es la diferencia entre «corte unipolar» y «corte bipolar» en el diseño de los MCB de CC?R: El corte unipolar utiliza un solo hueco de contacto para extinguir el arco de CC, lo que ofrece un tamaño compacto y una buena relación coste-eficiencia para la mayoría de las nuevas aplicaciones energéticas. El corte bipolar utiliza dos huecos para sistemas de mayor tensión. El SGB5-80 emplea corte unipolar optimizado para 300 V–1200 V CC con una extinción de arco fiable.
P: ¿Por qué es esencial la capacidad de corte de 10 kA para los sistemas FV y de almacenamiento de energía?R: Los conjuntos fotovoltaicos y las pilas de baterías generan una elevada corriente de cortocircuito en condiciones de falta. Una capacidad de corte de 10 kA garantiza que el MCB pueda desconectar de forma segura las faltas sin dañarse, evitando riesgos de incendio y protegiendo equipos costosos.
P: ¿Se puede utilizar el SGB5-80 tanto en la protección de barras de CC positiva como negativa?R: Sí. Su diseño bidireccional y su cámara de extinción optimizada para CC le permiten proteger ambas polaridades, lo que lo hace ideal para cajas de combinación, bastidores de baterías y circuitos de entrada/salida de puntos de carga.
