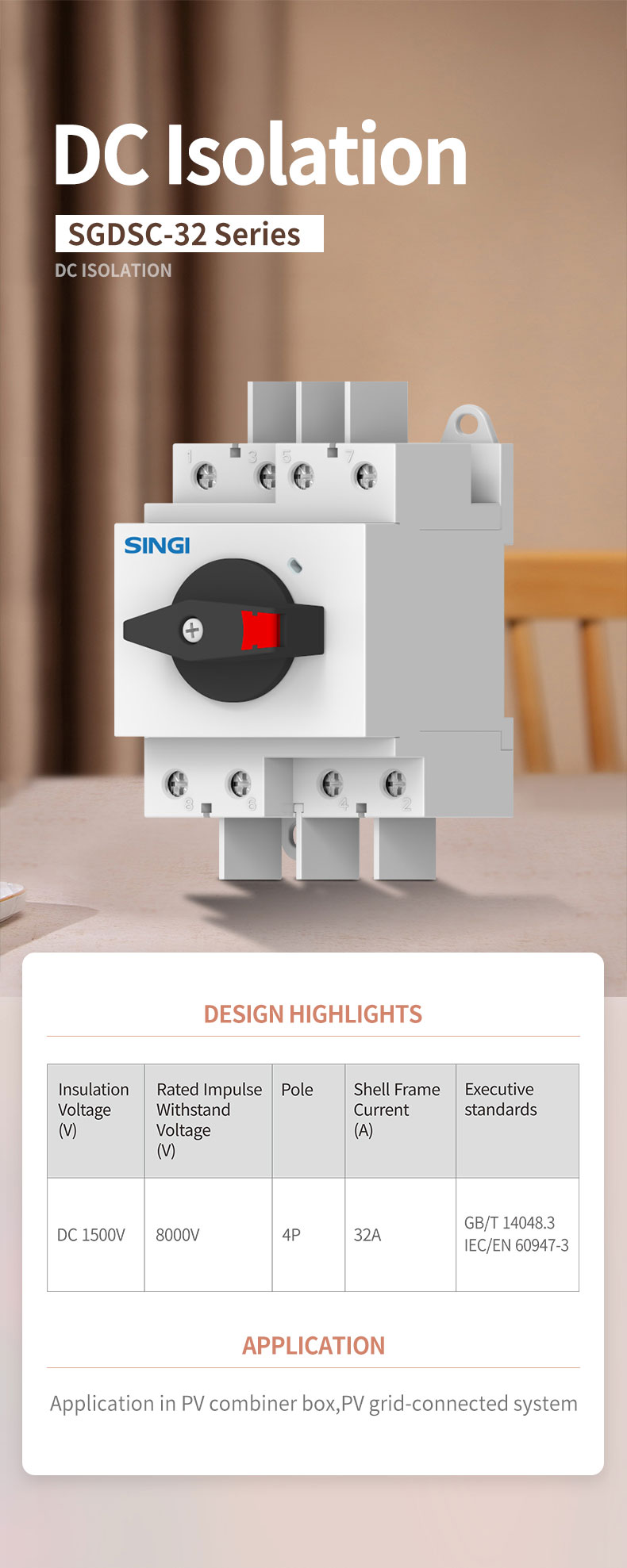

El SGDSC-32 es un interruptor seccionador de CC tetrapolar profesional diseñado específicamente para sistemas fotovoltaicos. Admite una tensión de aislamiento de hasta 1500V CC y una corriente nominal de 32A, con una tensión soportada de impulso de 8kV. Conforme a las normas IEC y GB, proporciona un seccionamiento eléctrico seguro para cajas de conexión fotovoltaicas y sistemas conectados a la red durante la instalación, el mantenimiento y la parada de emergencia.
Características clave
- Estructura 4P para el aislamiento total del circuito CC
- Tensión nominal de aislamiento: 1500 V CC (adecuada para sistemas FV modernos de alta tensión)
- Tensión soportada de impulso nominal: 8000V (fuerte capacidad anti‑sobretensión)
- Corriente nominal: 32A
- Conforme con GB/T 14048.3 e IEC/EN 60947‑3
- Desconexión segura para mantenimiento y reparación
- Diseño compacto para cajas de combinación FV
- Montaje en riel DIN para una instalación sencilla
- Rendimiento estable en la operación a largo plazo de sistemas FV
Parámetros técnicos
Tensión de aislamiento
(V) | Impulso nominal
Tensión soportada
(V) | Polo | Marco de carcasa
Corriente
(A) | Ejecución
normas |
| DC 1500V | 8000V | 4P | 32A | GB/T 14048.3
IEC/EN 60947-3 |
Presentación de la empresa
Zhejiang Singi Electrical LLC
SINGI es un fabricante profesional de componentes eléctricos para FV y CC, centrado en la protección de circuitos y los equipos de seguridad para sistemas fotovoltaicos, de almacenamiento de energía y de nuevas energías. Nuestros productos cumplen las normas internacionales IEC y EN y la norma nacional GB, con una I+D madura, un estricto control de calidad y experiencia de aplicación a escala mundial. SINGI ofrece soluciones de seguridad fiables y certificadas para centrales solares, sistemas de CC industriales y proyectos de energía limpia en todo el mundo.
FAQ
P: ¿Por qué los sistemas fotovoltaicos requieren un seccionador de CC dedicado en lugar de un seccionador de CA normal?R: La corriente continua no tiene punto de cruce por cero, lo que hace que la extinción del arco sea extremadamente difícil. Los seccionadores de CA ordinarios no pueden cortar de forma segura los circuitos de CC y pueden provocar arcos, quemaduras o incendio. El SGDSC‑32 utiliza una estructura optimizada para CC que garantiza un aislamiento seguro en sistemas fotovoltaicos de 1500 V.
P: ¿Cuál es el propósito de seguridad de usar el SGDSC‑32 en un sistema FV?R: Proporciona desconexión visible para todo el circuito de CC durante la instalación, el mantenimiento o las situaciones de emergencia. Esto protege a los técnicos de descargas eléctricas y evita puestas en marcha accidentales, lo cual es obligatorio para el cumplimiento y la seguridad en todos los sistemas de energía solar.
P: ¿Por qué es crítica la tensión de aislamiento de 1500V CC para los sistemas FV modernos?R: Los nuevos sistemas fotovoltaicos utilizan ampliamente la tecnología de 1500 V para reducir la corriente, disminuir las pérdidas y mejorar la eficiencia. Un seccionador asignado a 1500 V garantiza un aislamiento seguro y una fiabilidad a largo plazo en condiciones de cadenas de alta tensión.
P: ¿Qué significa una tensión soportada de impulso de 8000V para las aplicaciones FV?R: Indica que el dispositivo puede soportar alta tensión instantánea provocada por rayos, sobretensiones o fluctuaciones de la red sin perforarse. Esto mejora en gran medida la estabilidad del sistema y protege los componentes posteriores, como inversores y cajas de combinación.
P: ¿Se puede utilizar el SGDSC‑32 tanto en sistemas fotovoltaicos aislados como conectados a la red?R: Sí. Está diseñado para el aislamiento de CC fotovoltaico universal. Funciona igual de bien en plantas conectadas a la red, sistemas fotovoltaicos comerciales e instalaciones solares aisladas que requieran una desconexión segura.
P: ¿Por qué se necesita una estructura 4P para el aislamiento CC en sistemas FV?R: El diseño 4P garantiza la desconexión total de circuitos positivo, negativo y asociados para lograr una separación eléctrica completa. Esto elimina los riesgos por tensión residual y cumple las normas mundiales de seguridad fotovoltaica.
Escenarios de aplicación
- Cajas combinadoras FV: Aislamiento de seguridad de strings y del array
- Centrales FV conectadas a red: Plantas solares centralizadas y distribuidas
- Armarios de distribución de energía CC: Aislamiento de circuitos y protección de mantenimiento
- Sistemas de inversores FV: Desconexión de seguridad del lado de entrada
- Sistemas solares industriales y comerciales: Aplicaciones FV de alta tensión de 1500 V
- Sistemas solares aislados: Aislamiento de seguridad del circuito de batería y panel
