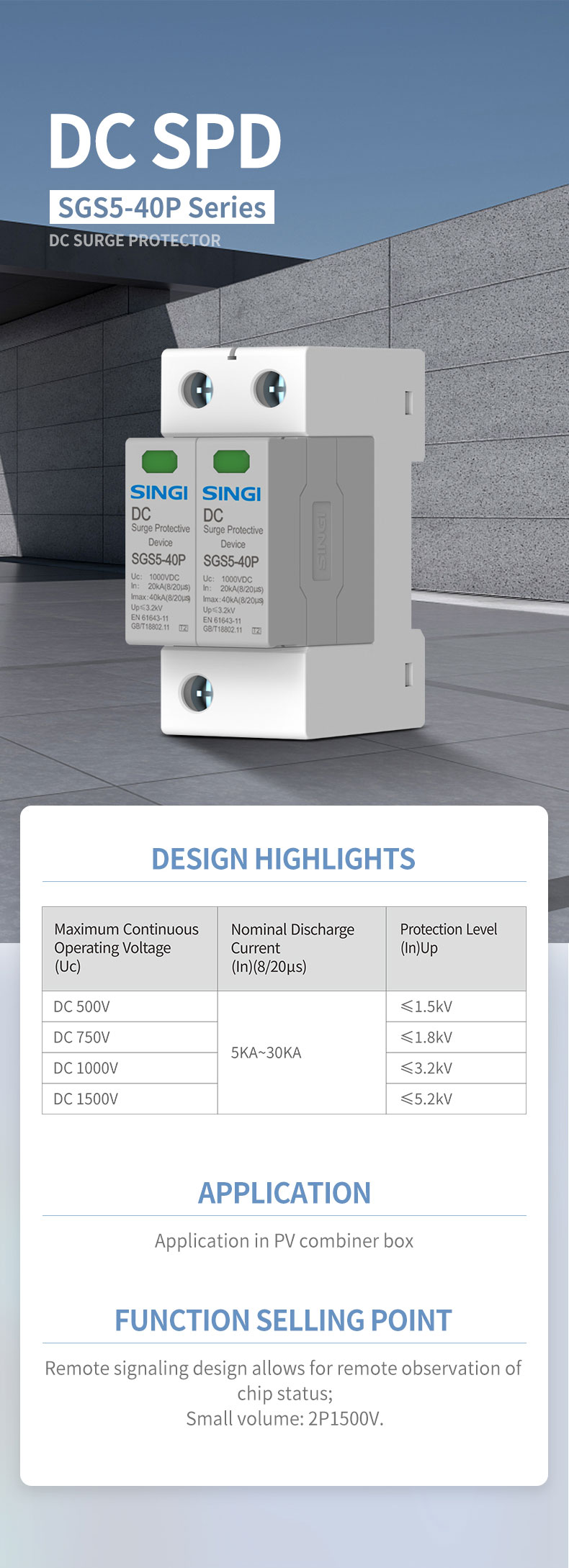

El SGS5-40P es un dispositivo de protección contra sobretensiones de CC diseñado específicamente para sistemas fotovoltaicos (FV). Presenta una estructura compacta de 2P adecuada para aplicaciones de 1500V CC, admite señalización remota para la supervisión del estado en tiempo real y proporciona una protección fiable contra rayos y sobretensiones para cajas de conexión fotovoltaicas y conjuntos de paneles solares.
Características clave
Funciones del producto
- Protección contra sobretensiones y rayos: Absorbe la alta tensión instantánea causada por rayos o fluctuaciones de la red.
- Señalización remota: Monitoriza el estado interno del chip de forma remota, facilitando un O&M inteligente.
- Estructura compacta: Ahorra espacio de instalación en las cajas de combinación FV.
- Rendimiento estable: Garantiza la operación segura a largo plazo de los sistemas de energía solar.
Parámetros técnicos
Máximo continuo
Tensión de operación
(Uc) | Descarga nominal
Corriente
(In)(8/20μs) | Nivel de protección
(In)Up |
| DC 500V | 5KA-30KA | ≤1.5kV |
| DC 750V | ≤1.8kV |
| DC 1000V | ≤3.2kV |
| DC 1500V | ≤5.2kV |
Presentación de la empresa
Zhejiang Singi Electrical LLC
SINGI es un fabricante profesional de dispositivos de protección eléctrica para FV y CC, centrado en la protección fotovoltaica contra sobretensiones, los interruptores automáticos de CC, los MCB y los componentes de seguridad para nuevas energías. Con una I+D madura, un estricto control de calidad y una amplia experiencia en el sector, SINGI ofrece soluciones de protección fiables y certificadas para sistemas fotovoltaicos, de almacenamiento de energía y de carga de vehículos eléctricos en todo el mundo.
FAQ
P: ¿Por qué los sistemas FV deben usar SPD CC dedicados en lugar de SPD de CA normales?
R: La salida de los sistemas FV tensión CC pura sin punto de cruce por cero. Un SPD de CA ordinario no puede extinguir los arcos de CC tras la actuación frente a sobretensiones, lo que puede provocar quemaduras o incendio. El SGS5‑40P utiliza una estructura optimizada para CC que garantiza un corte seguro y una estabilidad a largo plazo.
P: ¿Cuál es la función de la señalización remota en el SGS5‑40P y por qué es importante para las plantas fotovoltaicas?
R: La señalización remota emite una señal de conmutación cuando el chip de protección interno del SPD falla o se degrada. Para las grandes plantas fotovoltaicas (especialmente las no atendidas), esta función permite la supervisión remota de fallos, evita el mantenimiento a ciegas y garantiza la seguridad continua del sistema.
P: ¿Por qué aumenta el nivel de protección (Up) a medida que la tensión de CC sube de 500 V a 1500 V?
R: Una tensión de sistema más alta requiere un umbral de ruptura interno más elevado para evitar disparos indebidos bajo la tensión de trabajo normal. El nivel de protección se diseña para ajustarse al nivel de tensión, limitando al mismo tiempo la tensión residual a un rango seguro para los inversores y componentes fotovoltaicos.
P: ¿Cómo protege el SPD SGS5‑40P equipos clave como los inversores FV?
R: Cuando un rayo o una sobretensión induce alta tensión en los cables de CC, el SPD fija rápidamente la tensión a un nivel seguro, absorbiendo el exceso de energía para evitar la ruptura o el daño de las placas internas del inversor, los condensadores y los módulos IGBT.
P: ¿Se puede usar este SPD tanto en sistemas FV de 1000V como de 1500V?
R: Sí. El SGS5‑40P ofrece especificaciones de tensión completas de 500 V a 1500 V. Puede seleccionar el modelo correspondiente en función de la tensión nominal de CC de su sistema. Es ampliamente compatible con plantas fotovoltaicas antiguas de 1000 V y nuevas de 1500 V.
P: ¿Cuál es la vida útil del SPD SGS5‑40P y cuándo debe sustituirse?
R: La vida útil depende de la frecuencia e intensidad de las sobretensiones. La función de señalización remota avisará cuando el módulo esté agotado. De media, se recomienda revisarlo cada 1–2 años y sustituirlo inmediatamente cuando se active una señal de fallo.
Escenarios de aplicación
- Cajas combinadoras FV: Protección contra sobretensiones a nivel de string y módulo
- Centrales solares: Plantas FV de servicios públicos, comerciales e industriales
- Sistemas de inversores FV: Protección contra sobretensiones del lado de entrada CC
- Sistemas solares aislados: Seguridad del circuito de batería y panel
- Armarios de distribución de energía CC: Protección contra rayos y sobretensiones
- Estaciones FV no atendidas: Monitorización remota y O&M inteligente
