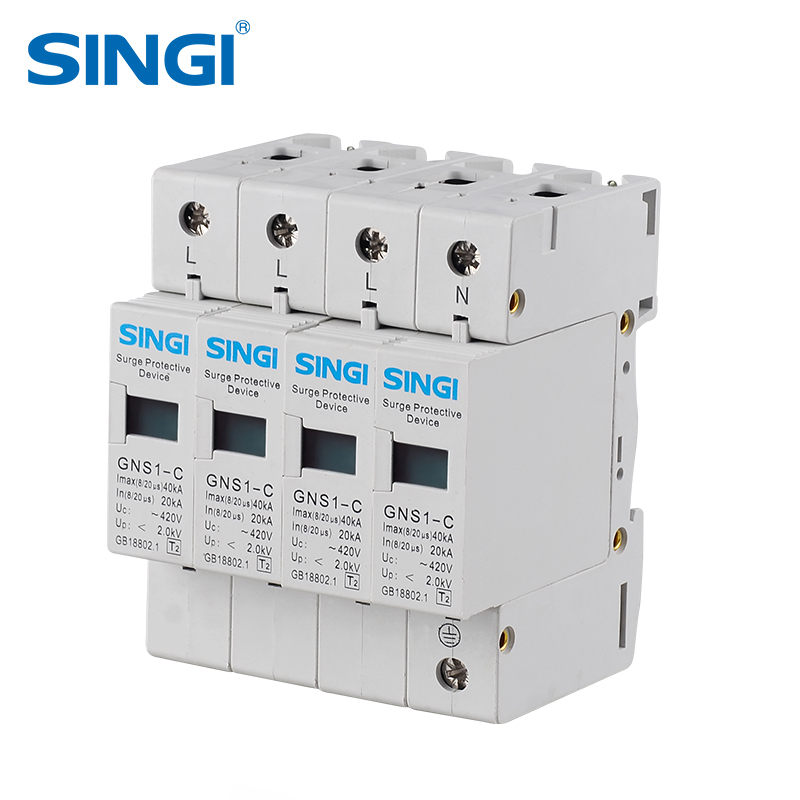

GNS1-C SPD

APPLICATION

El SPD se instala normalmente en la caja de distribución eléctrica del edificio, el centro de computación, la sala de telecomunicaciones, la sala de control de ascensores, la sala de cableado de TV, la sala de control del edificio, el centro de monitoreo de seguridad, el centro de control de incendios, la sala de control industrial, la sala de control de equipos con convertidor de frecuencia, el quirófano del hospital, la sala de monitoreo y la caja de distribución que alberga equipos electromecánicos electrónicos.

COMPONENTS INSTRODUCTION

• Dispositivo de disparo inválido

      En el módulo del protector hay un dispositivo de disparo de fallo; cuando el protector falla por sobretemperatura o perforación, el dispositivo de disparo de fallo puede separarse automáticamente de la red eléctrica y se emite una señal de indicación. Cuando el protector está en buen estado se muestra en verde; en caso de disparo de fallo,

se muestra en rojo.

• Dispositivo de alarma

     El aparato de alarma se alimenta con 220 V CA; la lámpara indicadora es verde cuando el protector funciona normalmente, el contacto normalmente abierto está cerrado y el contacto normalmente cerrado está abierto. Función de alarma sonora y luminosa: cuando el módulo de protección falla, la alarma emitirá un pitido y la lámpara verde normal cambiará al mismo tiempo a rojo. Cuando el encargado de mantenimiento pulsa el botón de parada, el zumbido se detiene, pero la lámpara roja sigue encendida; si el fallo no se resuelve en 24 horas, el aparato de alarma volverá a emitir un pitido.

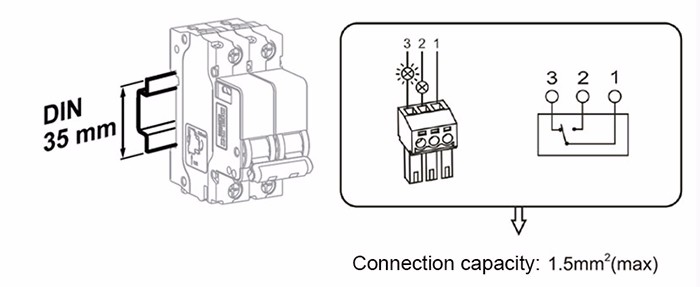

• Contacto de señal remota

      El protector puede incorporar un contacto de señal remota; el contacto es normalmente abierto y, si uno o varios módulos del protector fallan, el contacto se cerrará y emitirá una señal de avería. El parámetro nominal del contacto de señal remota es CA 36 V, 1 A.
