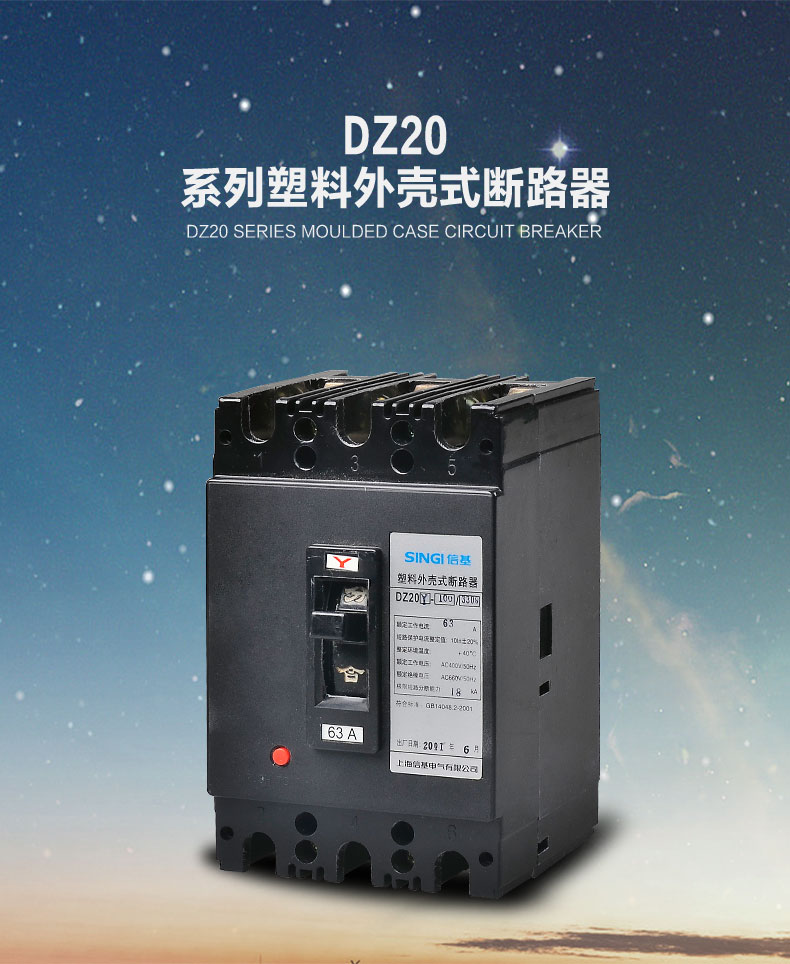

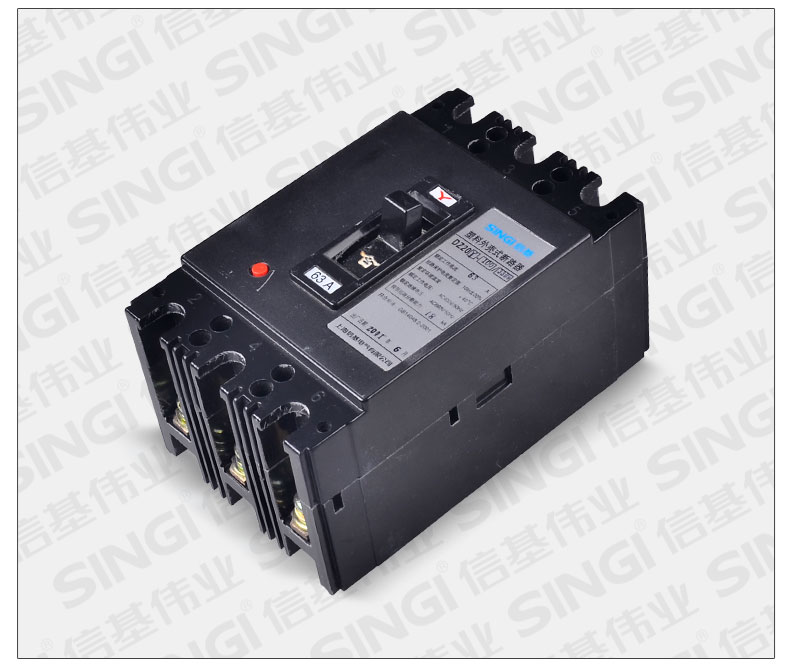

MCCB DZ20

Presentación del producto

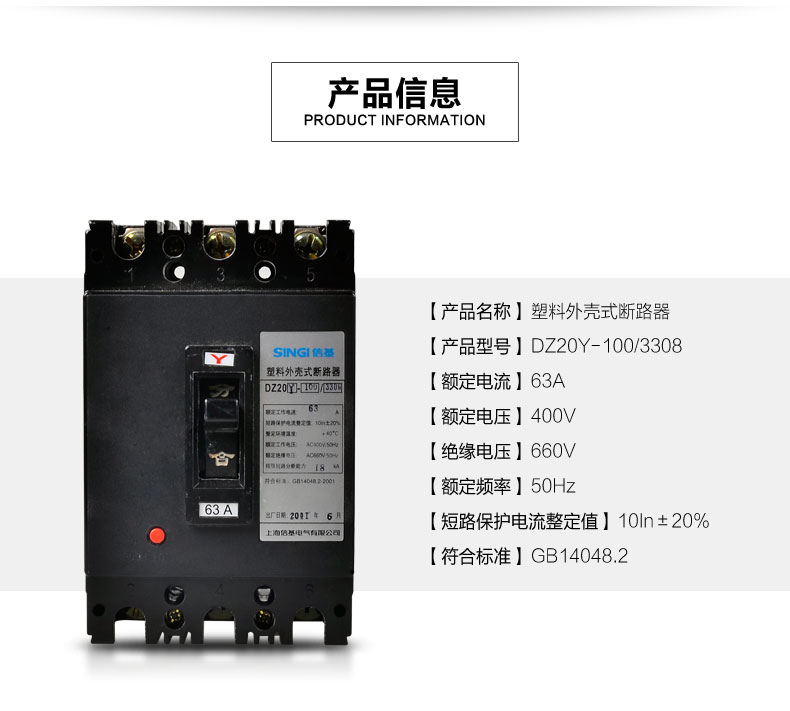

Los interruptores automáticos de caja moldeada de la serie DZ20 son adecuados para circuitos de CA de 50 Hz, con corriente nominal de 16 A a 630 A, tensión nominal de aislamiento de 660 V y tensión nominal de trabajo de 380 V CA/400 V y menos. Esta serie de interruptores se utiliza generalmente para la distribución de energía y también puede emplearse para proteger motores. En condiciones normales, el interruptor puede utilizarse para la conmutación poco frecuente de la línea y el arranque poco frecuente del motor, respectivamente.
Los interruptores automáticos de distribución se utilizan para distribuir la energía eléctrica en la red de distribución y sirven de protección contra sobrecargas, cortocircuitos y subtensión para las líneas y los equipos eléctricos.
El interruptor automático de protección del motor se utiliza en la red de distribución de energía para el arranque y el funcionamiento del motor de jaula de ardilla, y para la protección contra sobrecargas, cortocircuitos y subtensión de dicho motor.

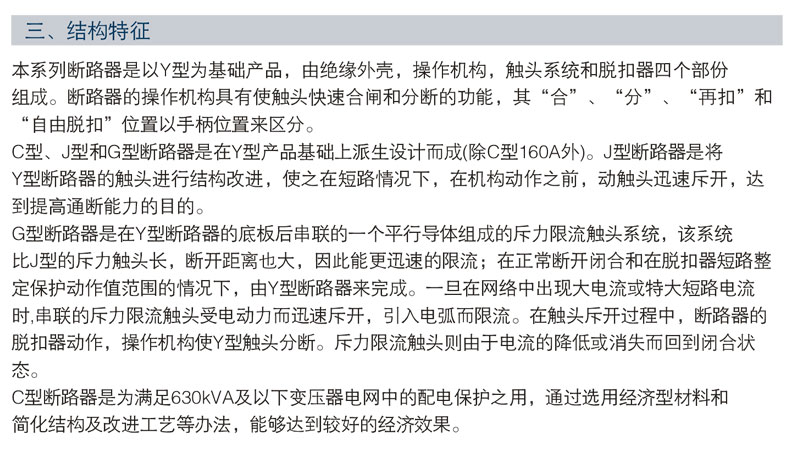

Características estructurales

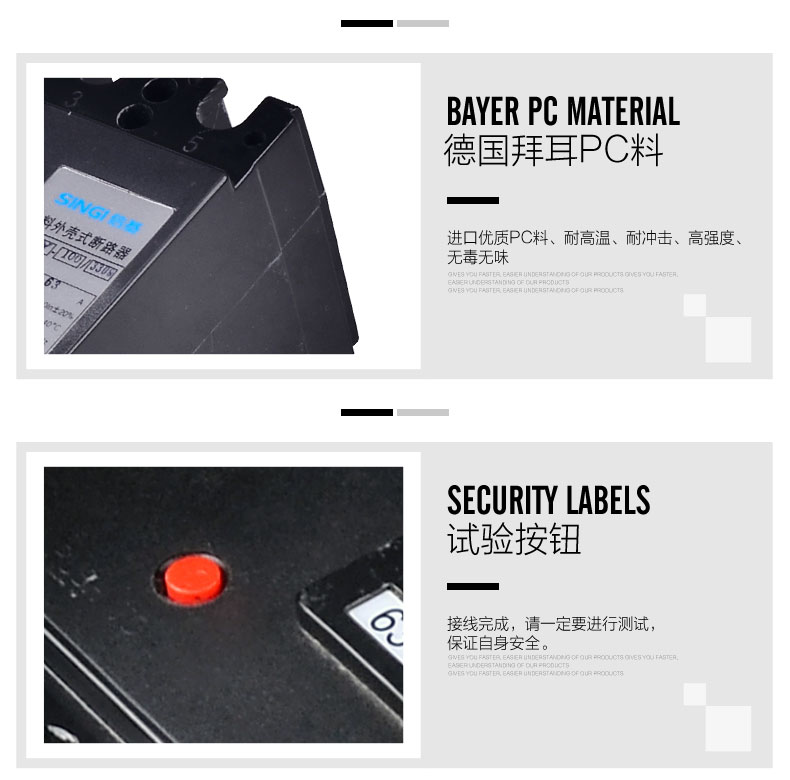

Esta serie de interruptores automáticos está basada en los productos de tipo Y y consta de cuatro partes: carcasa aislante, mecanismo de accionamiento, sistema de contactos y disparador. El mecanismo de accionamiento del interruptor tiene la función de cerrar y abrir rápidamente los contactos, y sus posiciones de «cerrado», «abierto» y «disparo libre» se distinguen por la posición de la palanca.
Los interruptores de tipo C y de tipo J se derivan y diseñan a partir de los interruptores de tipo Y. El interruptor de tipo J es una mejora estructural de los contactos del interruptor de tipo Y, de modo que, en caso de cortocircuito, los contactos pueden desconectarse rápidamente antes de la actuación del mecanismo, con el fin de mejorar la capacidad de conexión y desconexión.

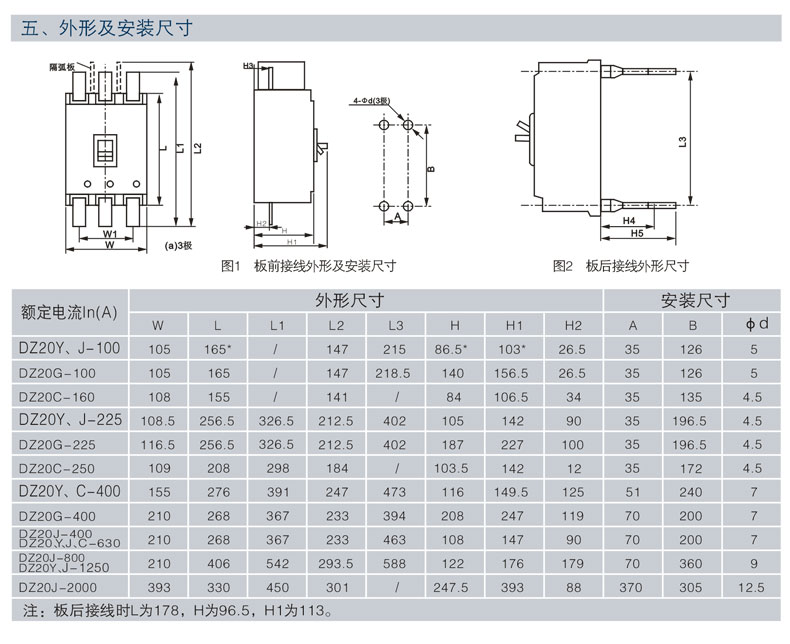

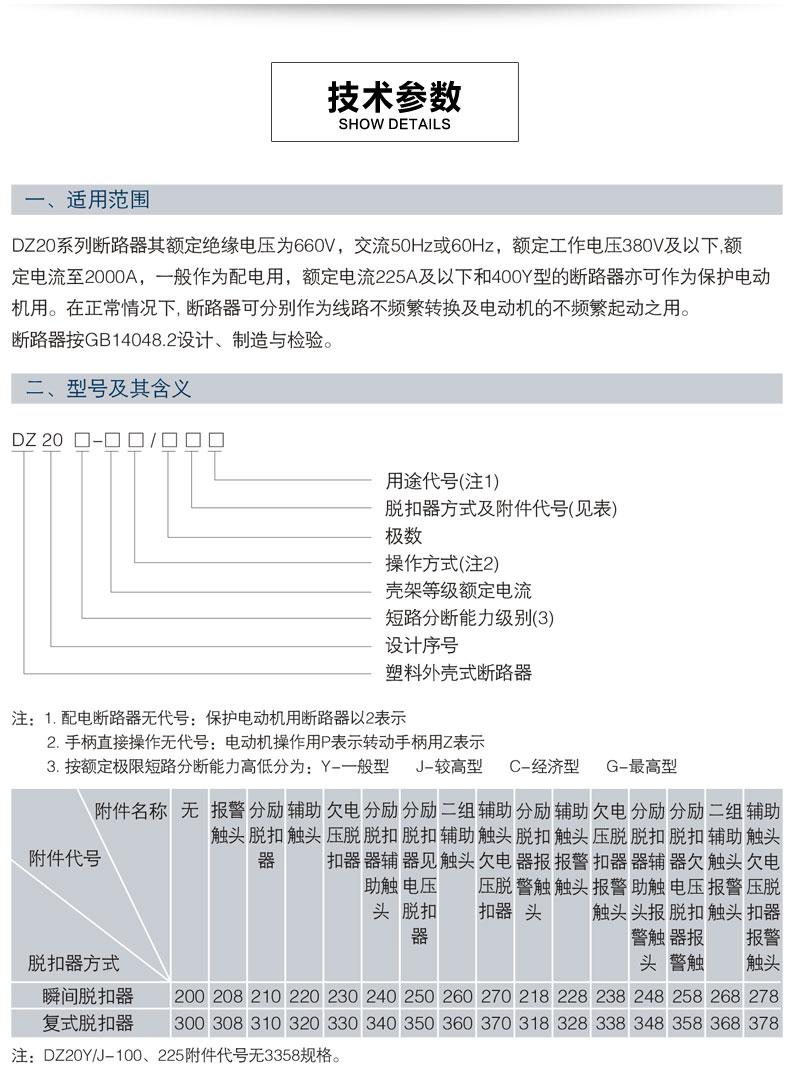

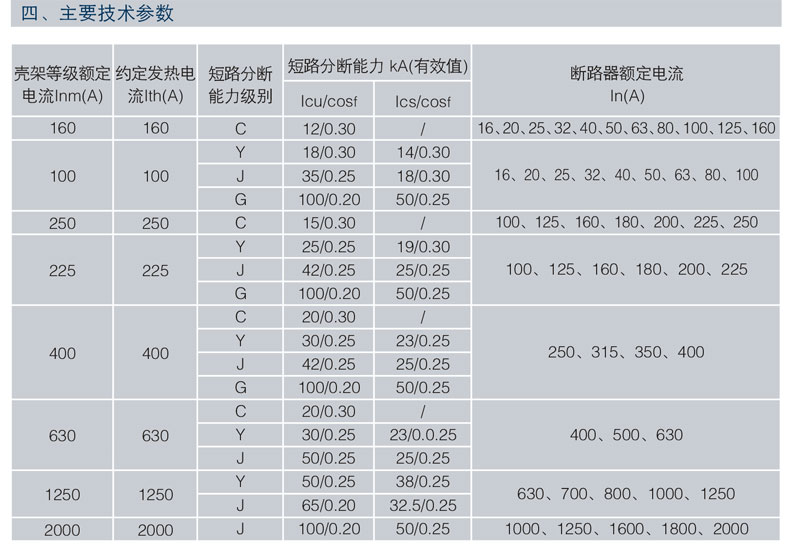

Parámetros técnicos
