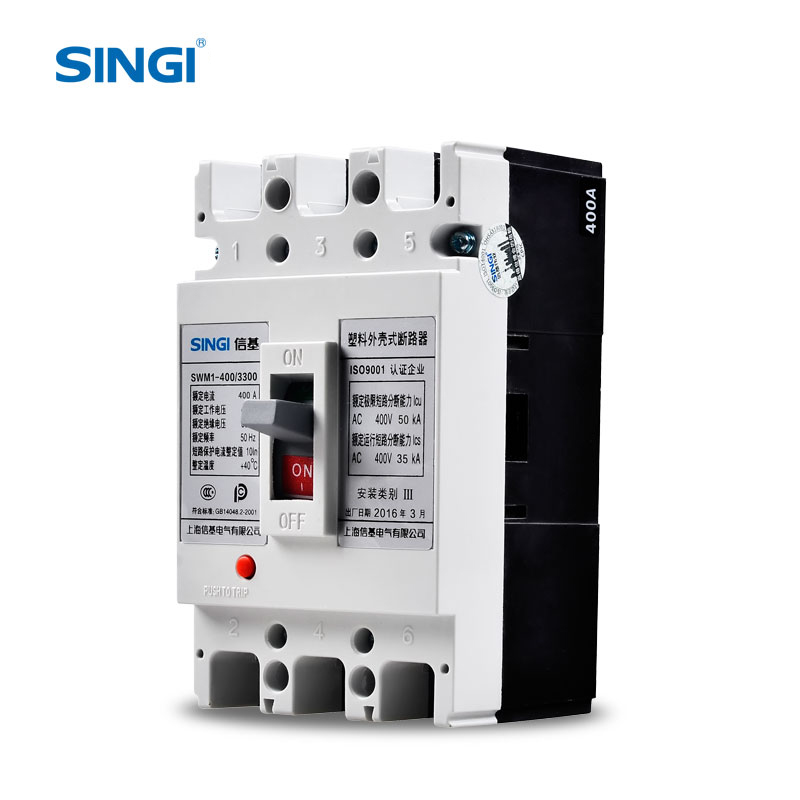

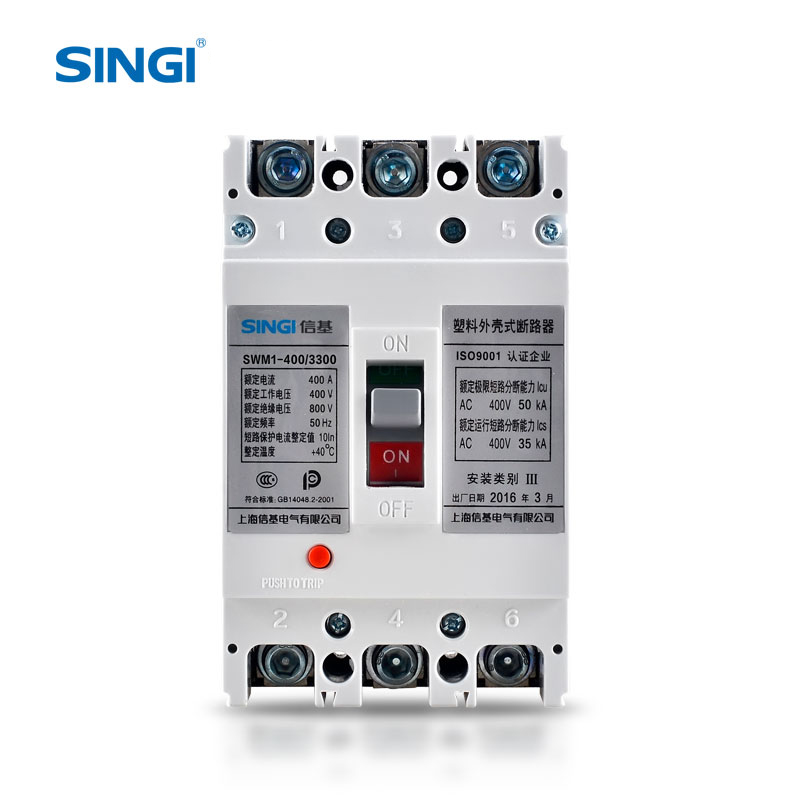

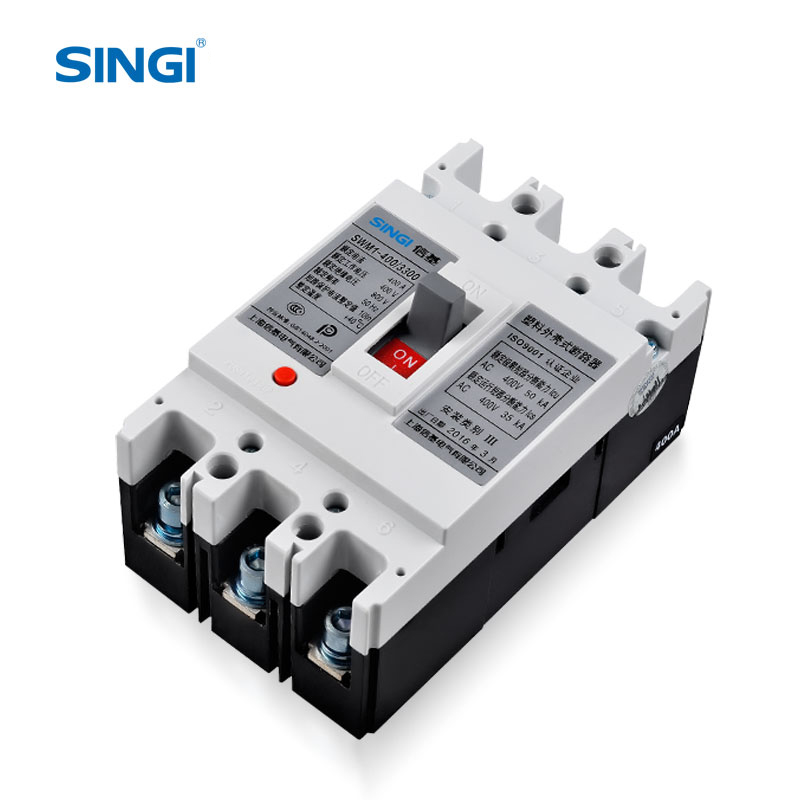

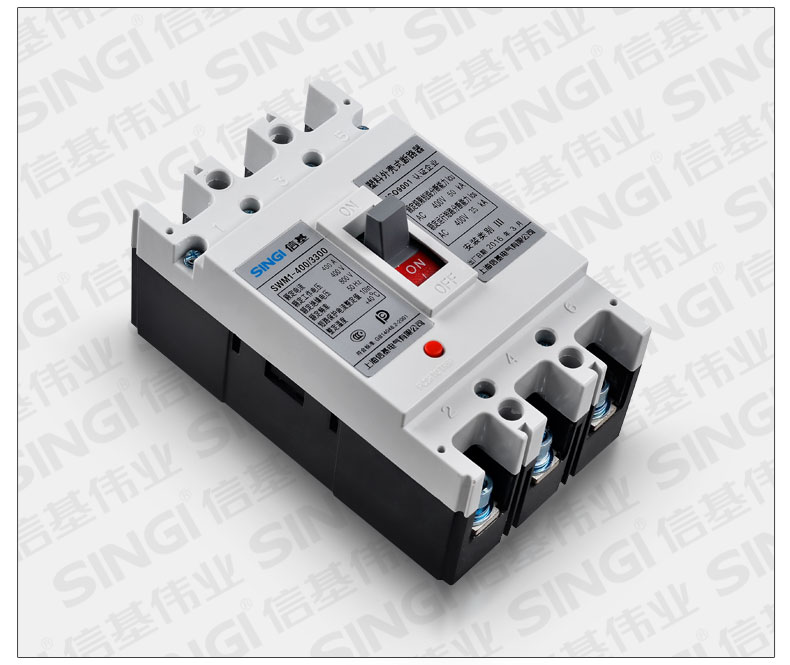

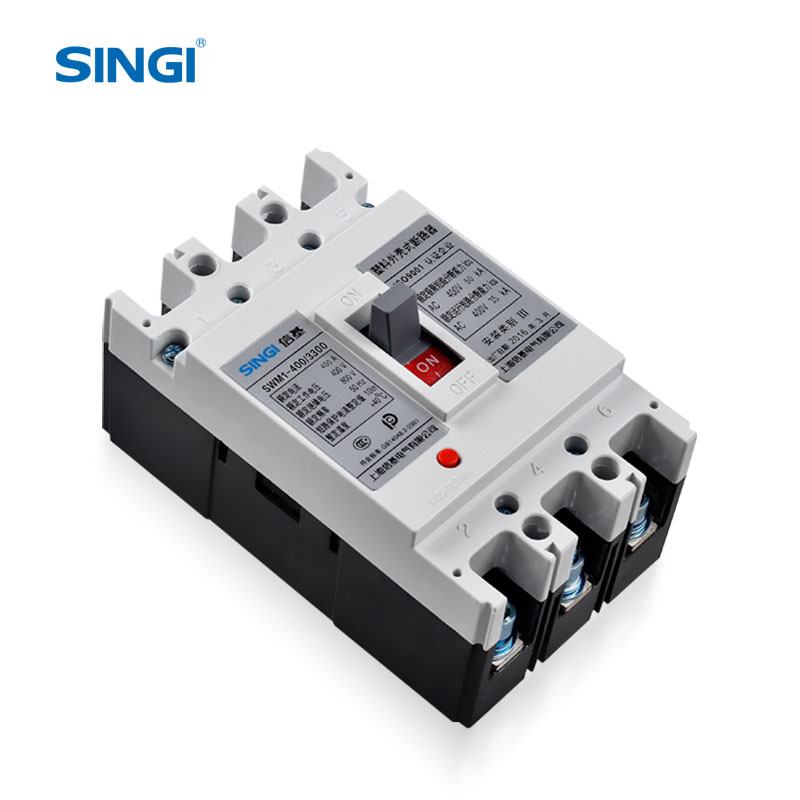

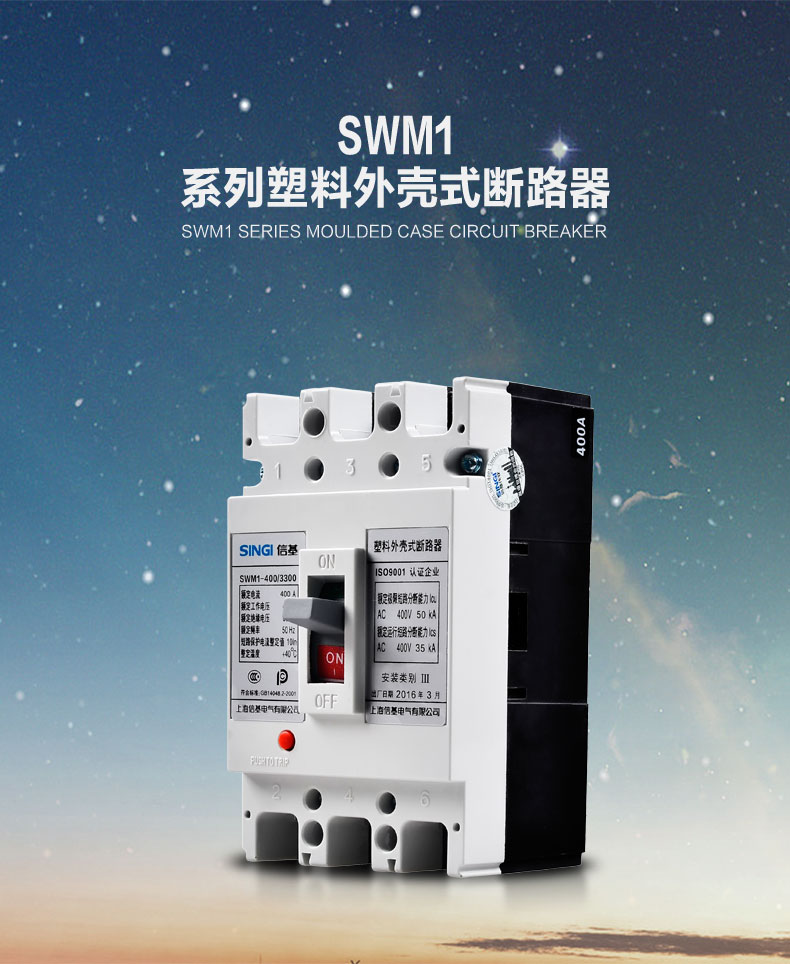

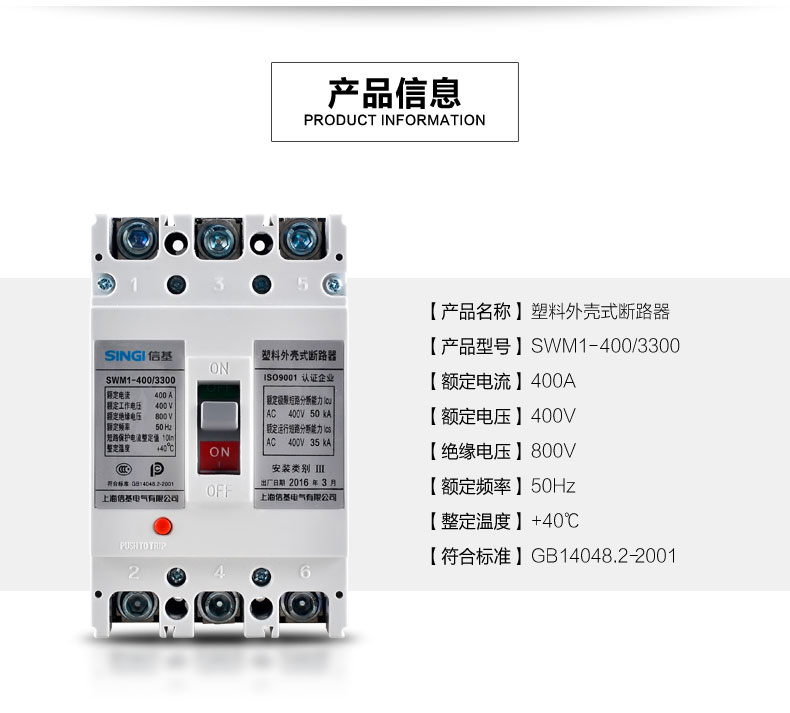

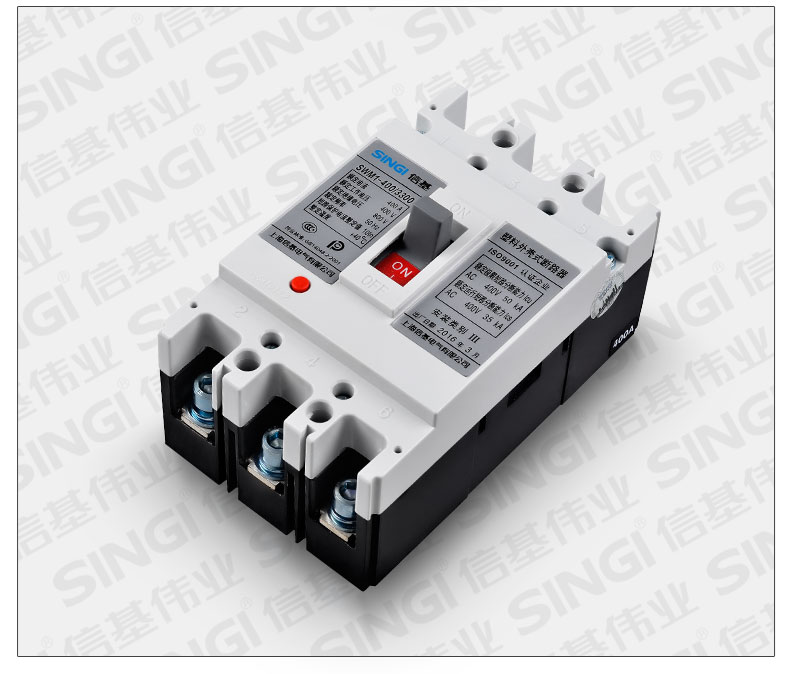

Interruptor automático de caja moldeada SWM1

Capacidad de corte: 25-100 kA ; Corriente nominal: 6-1250 A ; Tensión nominal: 690 V o inferior ; OEM, ODM: Disponible ;
Estado:
Núm.:
Consultar Añadir a la cesta

Parámetros del producto






Interruptor automático de caja moldeada SWM1 con tensión de aislamiento nominal 800V, aplicado en el sistema eléctrico de 50(60)Hz CA, tensión nominal 690V y menos, corriente nominal 1250A y menos como conmutación no frecuente. El interruptor automático dispone de dispositivos de protección contra sobrecarga, cortocircuito y subtensión; puede proteger el circuito y los equipos eléctricos de averías.


El MCCB puede clasificarse en tipo C (básico), tipo L (estándar), tipo M (alto poder de corte) y tipo H (mayor poder de corte) según su capacidad de corte en cortocircuito límite nominal.


El MCCB presenta las características de volumen reducido, alta capacidad de corte, arco eléctrico corto y antivibración. Es el producto ideal para aplicaciones en tierra y en buques.


La instalación puede ser vertical u horizontal y la norma cumple con IEC60947-2 y GB14048.2.


Características de disparo

  • Disparador térmico con retardo de tiempo inverso
  • 1.05In (frío): no dispara ≥1–2h
  • 1.3In (caliente): dispara <1–2h
  • Disparador electromagnético regulable para distribución o protección de motor

  • Adecuado tanto para distribución de energía como para circuitos de motor


Parámetros generales

  • Normas: IEC 60947-2, GB 14048.2
  • Categoría de empleo: A
  • Working temperature: -5℃ ~ +40℃
  • Distancia de arco: ≤50mm / ≤120mm
  • Vida mecánica: 2000–10000 ciclos
  • Vida eléctrica: 2000–8500 ciclos

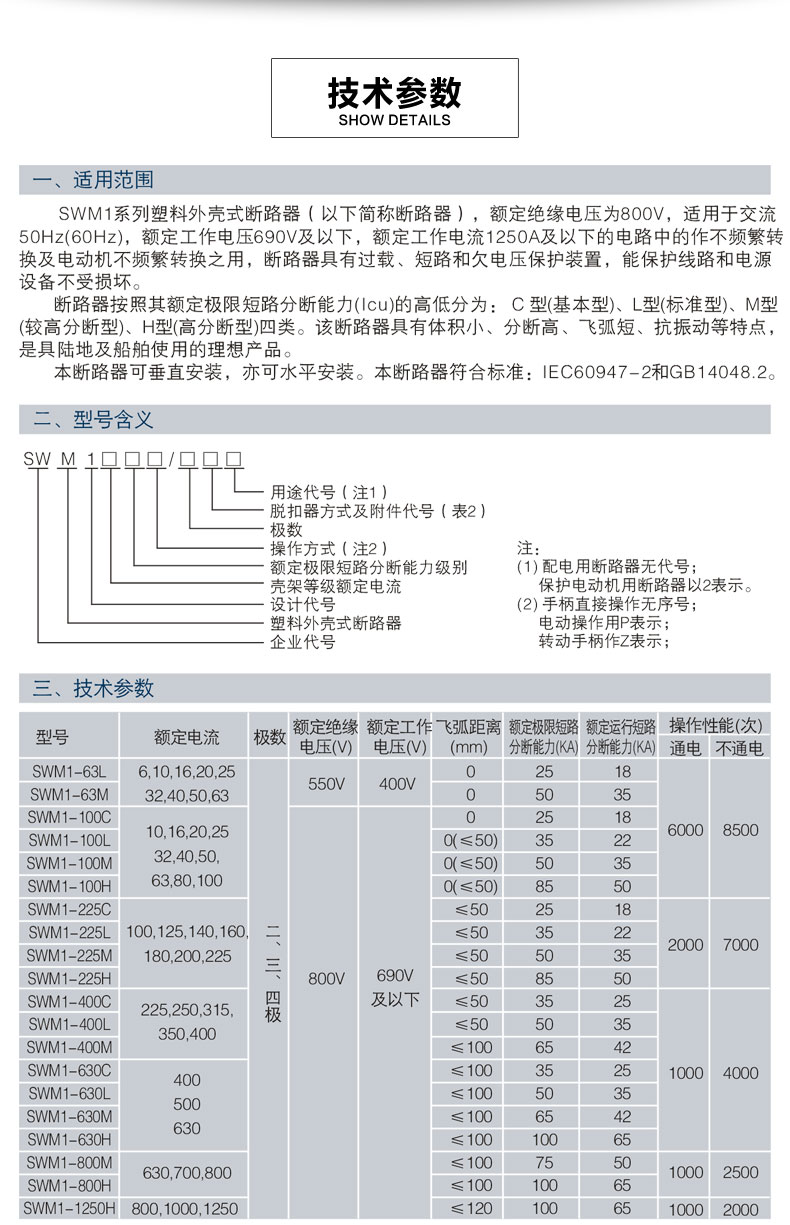

TECHNICAL PARAMETERS





   Modelo



Nominal

Corriente

(A)





Polos

Nominal



Nominal

Aislamiento

Tensión

(V)



Nominal

Tensión

(V)



Eléctrico

Arcing

Distancia

(mm)

Nominal

Límite

Corto circuito

Corte

Capacidad

(KA)

Nominal

Trabajo

Corto

circuito

Corte

Capacidad

(KA)

O rendimiento

Rendimiento (veces)

Encendido Apagado

SWM1-63L

6,10,

16,20,

25,32,

40,50,

63































2,3,4































  800

400

0

25

18

6000

8500



SWM1-63M





690v

y

abajo

50

35

SWM1-100C

10,16,

20,25,

32,40,

50,63,

80,100

25

18

SWM1-100L



 0(<=50)

35

22

SWM1-100M

50

35

SWM1-100H

85

50

SWM1-225C

100,125,

140,160,

180,200,

225

400







<=50

25

18

2000

7000

SWM1-225L













690v

y

abajo

35

22

SWM1-225M

50

35

SWM1-225H

85

50

SWM1-400C

225,250,

315,350,

400

35

25

1000

4000

SWM1-400L

50

35

SWM1-400M









<=100

65

42

SWM1-630C



400,500,

630

35

25

SWM1-630L

50

35

SWM1-630M

65

42

SWM1-630H

100

65

SWM1-800M

630,700,

800

75

50

1000

2500

SWM1-800H

100

65

SWM1-1250H

800,1000,

1250

 <=120

100

65

1000

2000

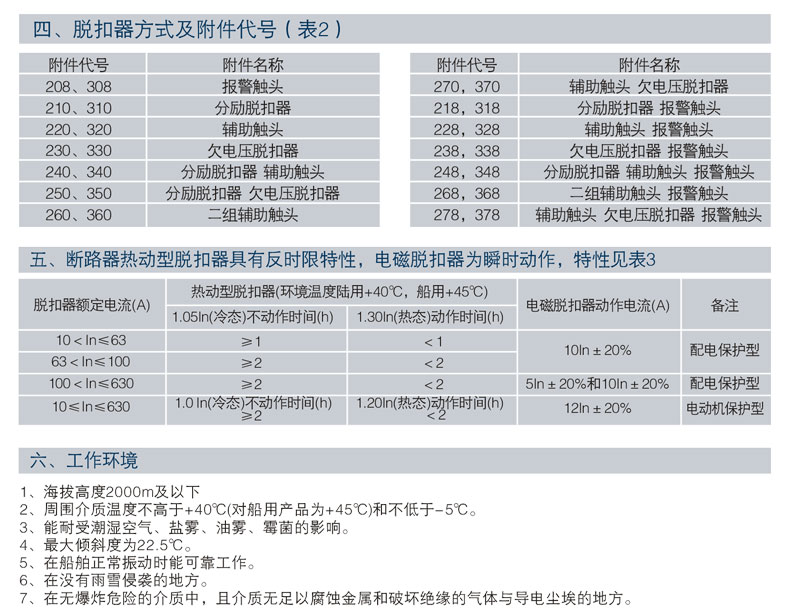

DISPARADOR TÉRMICO CON  RETARDO DE TIEMPO INVERSO

Ui del disparador

(A)

Disparador térmico de corte  (40 en tierra, 45°Cpara barcos)

Corriente de corte del disparador electromagnético (A)

Observación

1.05In (estación fría) sin tiempo de corte (h)

1.30 (estación térmica) tiempo de corte (h)

10

>=1

<1

10In±20%

Distribución de energía

63

>=2

<2

100

>=2

<2

5In±20%&10In±20%

Distribución de energía

10

1.0In (frío) sin tiempo de corte(h)

1.20In (térmico) tiempo de corte(h)

12In±20%

Protección de motores


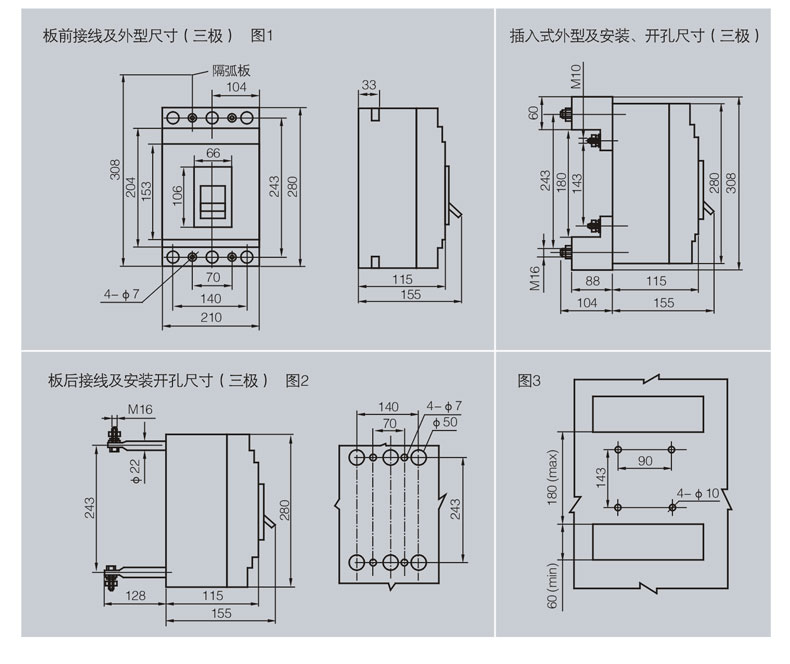

Interruptor automático de caja moldeada SWM1

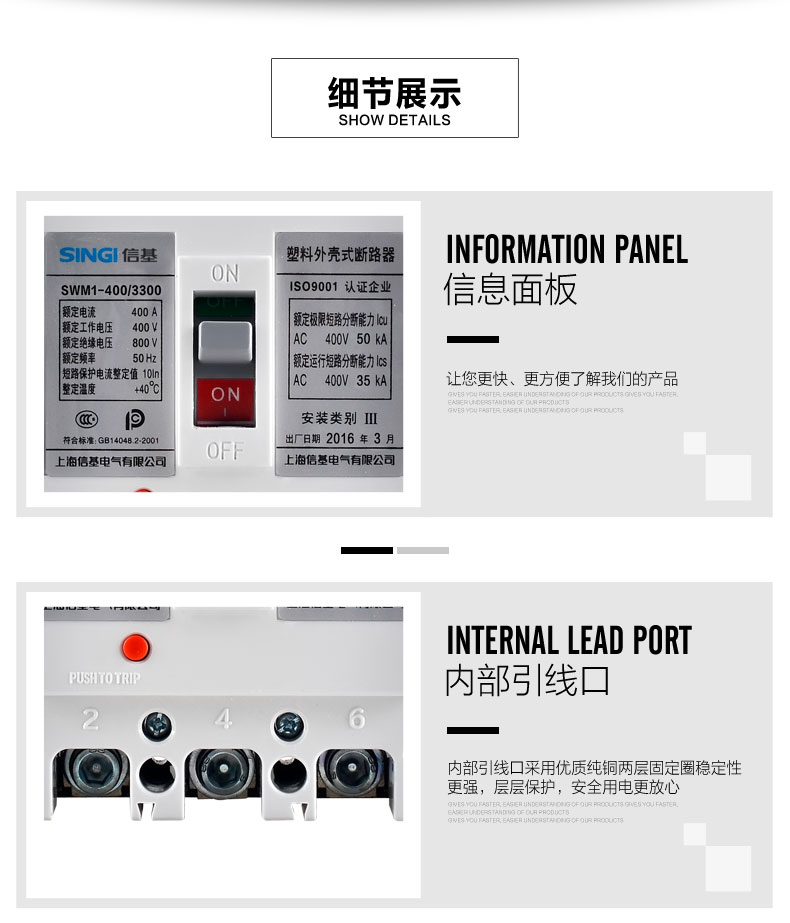

Interruptor automático de caja moldeada SWM1

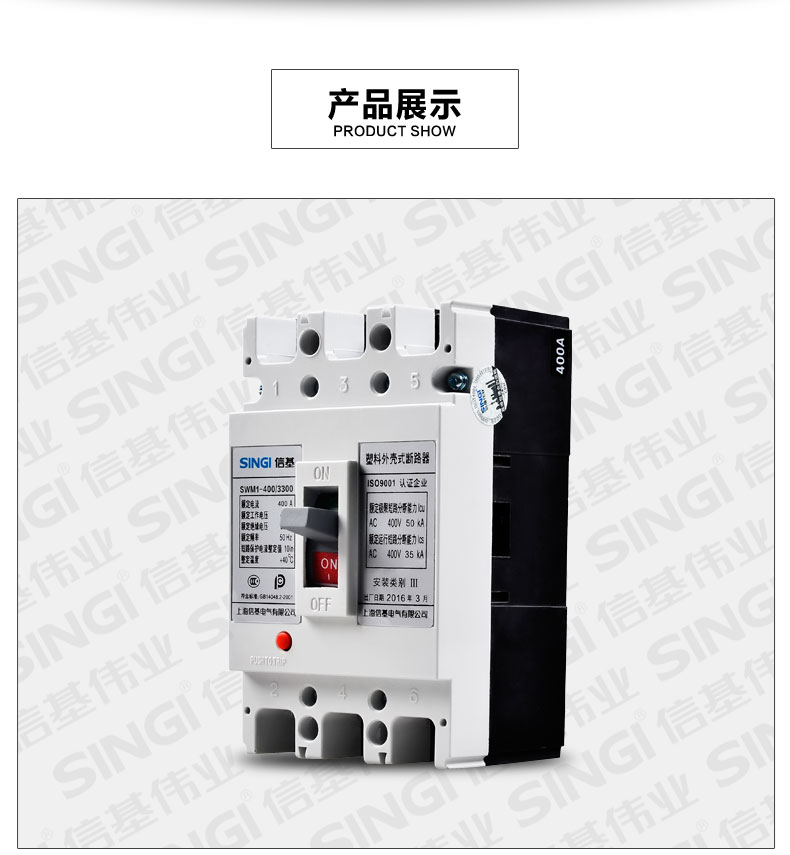

Interruptor automático de caja moldeada SWM1

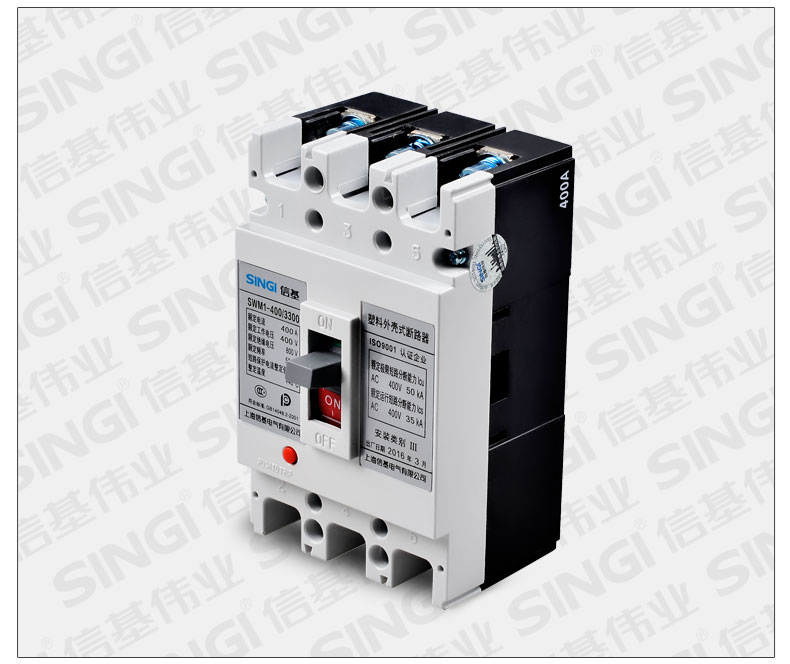

Interruptor automático de caja moldeada SWM1

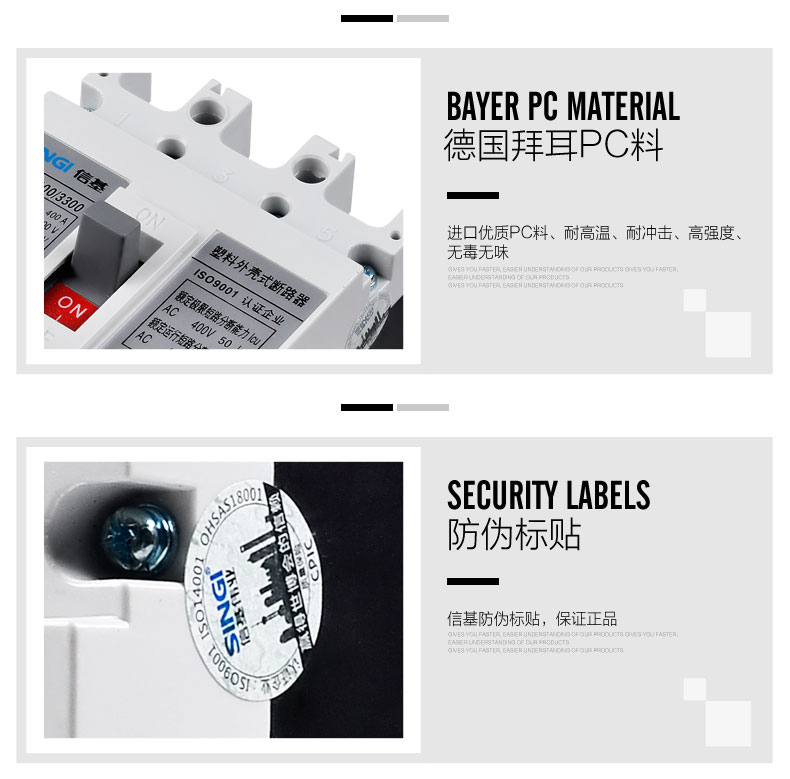

Interruptor automático de caja moldeada SWM1

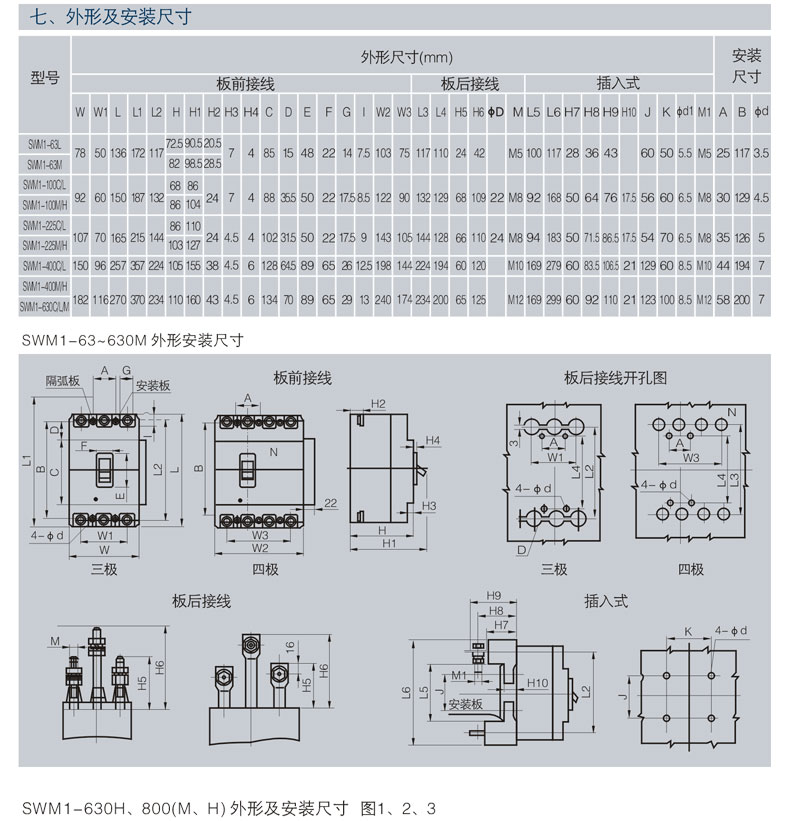

Interruptor automático de caja moldeada SWM1

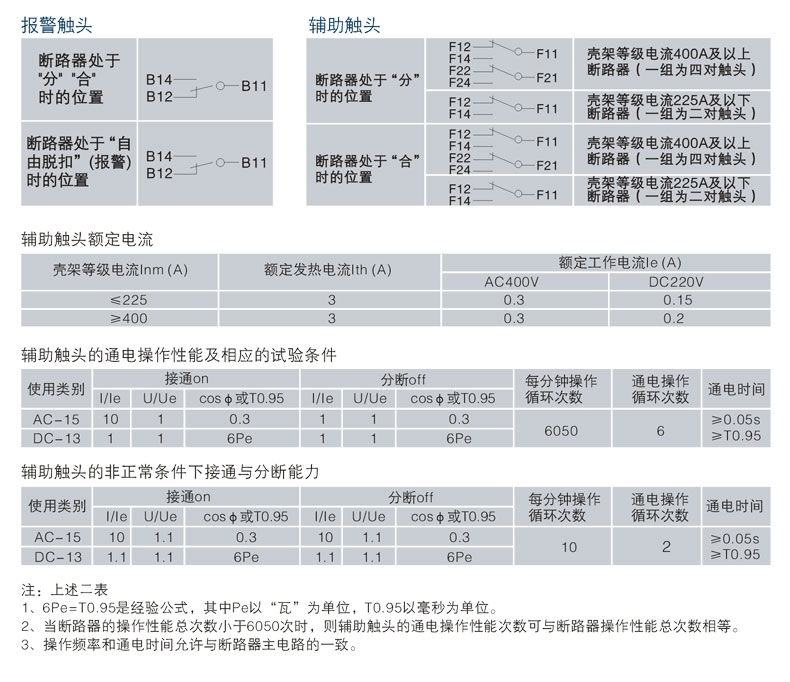

Interruptor automático de caja moldeada SWM1

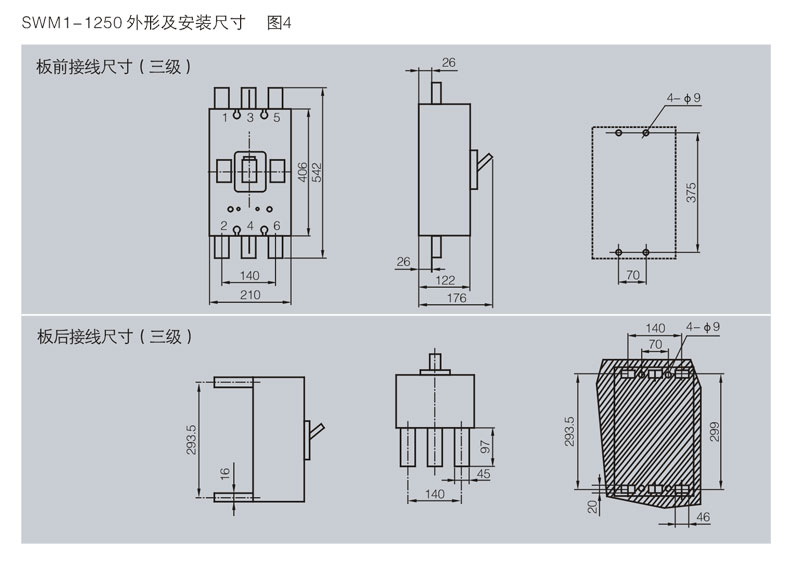

Interruptor automático de caja moldeada SWM1

Interruptor automático de caja moldeada SWM1

Interruptor automático de caja moldeada SWM1

Interruptor automático de caja moldeada SWM1

Interruptor automático de caja moldeada SWM1Interruptor automático de caja moldeada SWM1

Interruptor automático de caja moldeada SWM1

Interruptor automático de caja moldeada SWM1

Interruptor automático de caja moldeada SWM1


FAQ

P: ¿Cuál es la diferencia entre los grados de corte C/L/M/H en el MCCB SWM1?R: C=básico (25 kA) para comercio ligero; L=estándar (35–50 kA) para industria general; M=alto (50–75 kA) para industria pesada; H=mayor (85–120 kA) para redes de alta potencia de fallo, centros de datos y aplicaciones marinas. Los grados superiores soportan con seguridad corrientes de cortocircuito mayores.

P: ¿Por qué el SWM1 puede instalarse tanto en vertical como en horizontal mientras que muchos MCCB no pueden?R: El SWM1 utiliza un mecanismo interno equilibrado y una estructura de disparo independiente de la gravedad. La mayoría de los MCCB dependen de la gravedad y solo pueden montarse en vertical. El diseño del SWM1 lo hace idóneo para armarios compactos, buques y equipos especiales.

P: ¿Cuál es la diferencia entre el MCCB SWM1 y un MCB ordinario en cuanto a escenarios de aplicación?R: El MCB es para circuitos derivados de baja corriente (normalmente ≤63 A). El MCCB SWM1 es para acometidas principales, grandes alimentadores, motores y sistemas industriales de hasta 1250 A. Ofrece mayor capacidad de corte, protección ajustable y mayor durabilidad para cargas pesadas.

P: ¿Por qué es el SWM1 adecuado tanto para aplicaciones terrestres como marinas?R: Dispone de estructura antivibración, disparo estable frente a impactos, resistencia a altas temperaturas y funcionamiento fiable en entornos exigentes. Las versiones marinas están calibradas a 45 °C en lugar de 40 °C para una mayor resistencia al calor.

P: ¿Puede el MCCB SWM1 proteger tanto circuitos de distribución de energía como motores?R: Sí. Tiene doble calibración: el tipo distribución utiliza disparo electromagnético de 5In/10In; el tipo motor utiliza disparo de 12In para evitar falsos disparos por la elevada corriente de irrupción de arranque, a la vez que ofrece protección contra sobrecargas y cortocircuitos.

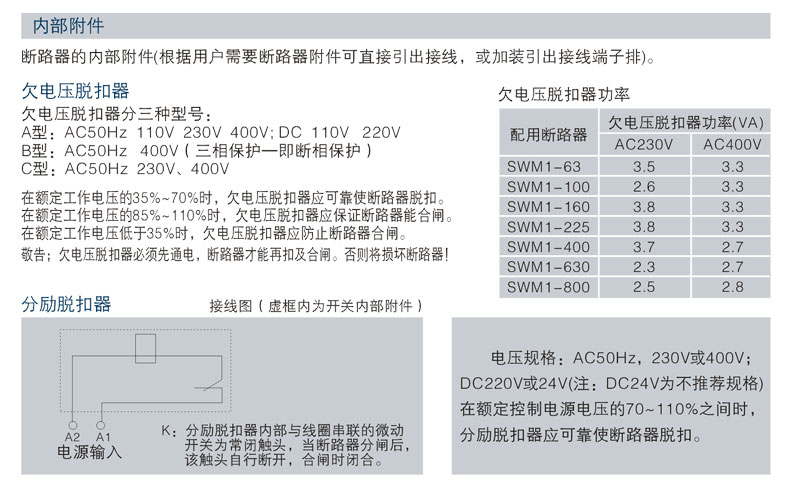

P: ¿Qué significa la protección de subtensión en el MCCB SWM1?R: Si la tensión del sistema cae por debajo de un umbral seguro, el MCCB dispara automáticamente para evitar daños en el equipo, un funcionamiento inestable o un calentamiento anómalo causado por la baja tensión. Es fundamental para motores, compresores y sistemas de control.



Sobre SINGI

Fundada en 1995, SINGI es un fabricante reconocido mundialmente especializado en componentes eléctricos de baja tensión de gama alta. Con más de 30 años de excelencia en fabricación, ofrecemos soluciones integrales de distribución de energía a clientes de más de 30 países.

  • Fabricación de vanguardia: Nuestro 40,000 m² instalación alberga más de 20 líneas de producción automatizadas, lo que garantiza una alta precisión y una cadena de suministro estable para proyectos de infraestructura a gran escala.

  • Calidad y pruebas: Cada SWM1 MCCB se somete a rigurosas pruebas en nuestro laboratorio conforme a la norma CNAS. Utilizamos equipos de ensayo avanzados para el disparo termomagnético, la resistencia mecánica y la capacidad de corte en cortocircuito.

  • Certificaciones globales: SINGI opera bajo ISO9001 e ISO14001 sistemas de gestión. Nuestra cartera de productos está totalmente certificada por CE, CB, UL y CCC, cumpliendo los más altos estándares de seguridad de Europa, Asia y América.

  • Socio estratégico: Con la confianza de líderes globales como Honeywell, CHINT y HONYAR, SINGI sigue impulsando la innovación en seguridad eléctrica y distribución de energía inteligente.


Escenarios de aplicación

  • Distribución de energía industrial: fábricas, talleres, maquinaria
  • Entrada principal comercial: edificios, centros comerciales, hospitales, centros de datos
  • Protección de motores y equipos pesados
  • Protección de salida de generadores y transformadores
  • Sistemas de potencia marina y naval
  • Infraestructura y obras de construcción
  • Sistemas eléctricos para minería y servicio pesado
  • Equipos OEM y paneles de control
