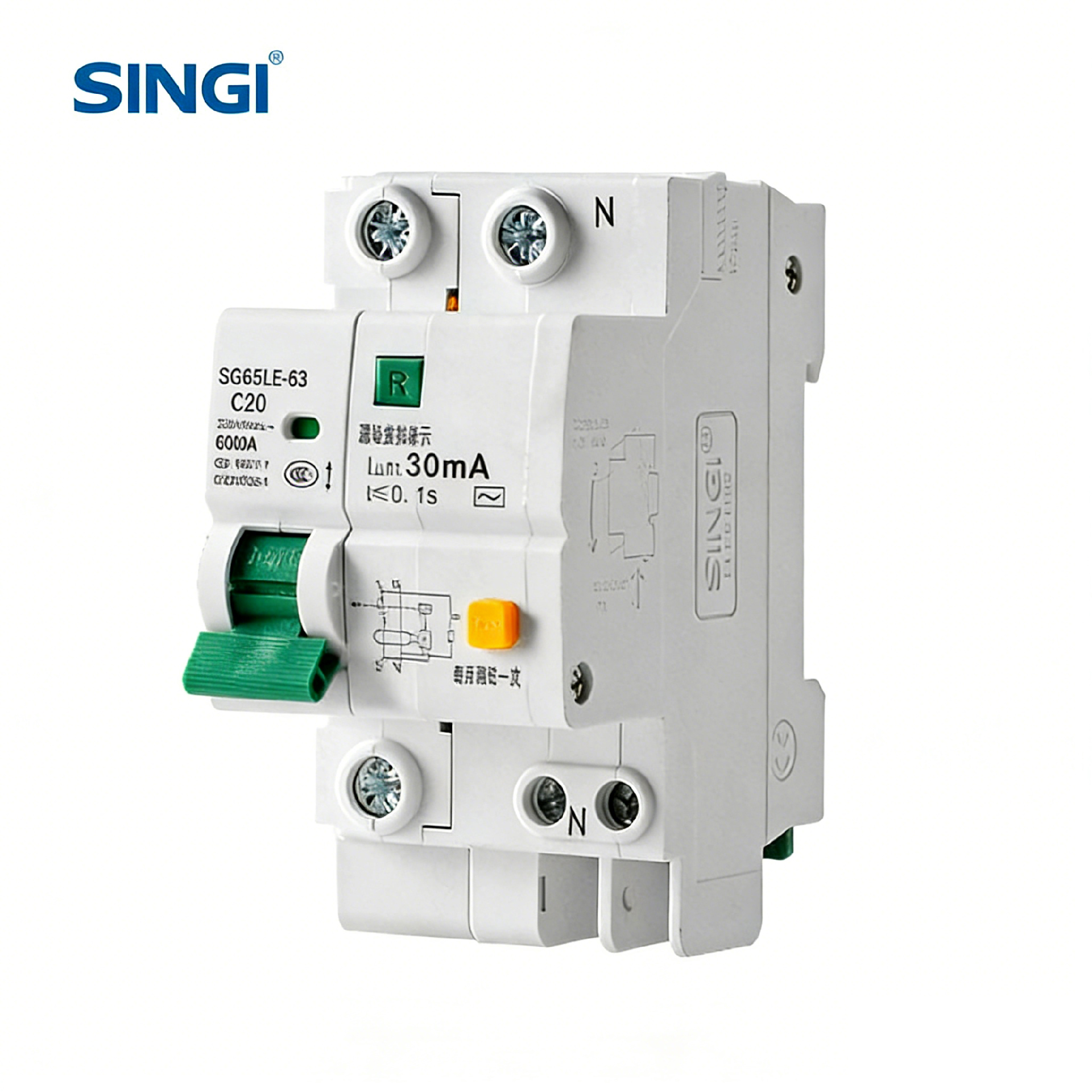

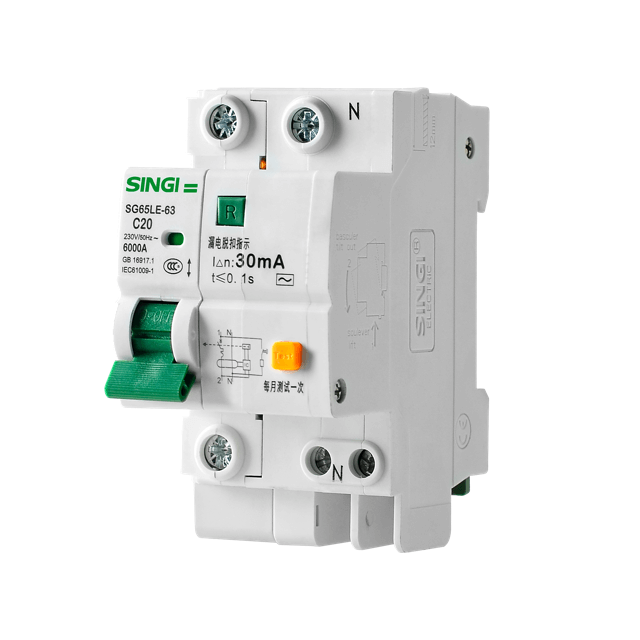

SG65LE RCBO

Especificación clave

Interruptor automático miniatura RCBO

Parámetros clave:

· CE/CB/ISO9001/CCC certificates;
· Tensión nominal: 230/400VAC;
· frequency50/60Hz;
· Corriente nominal: 1,3,6,10,16,20,25,32,40,50,63A;
· 1/2/3/4 polos opcional;
· Vida mecánica: 20,000 veces;
· Retardante de llama: material de nailon PA66;
· Grado de protección: IP20;
· Con protección contra sobrecarga/cortocircuito;
· Standard:IEC60898;
· Temperatura soportada 30°C
· Capacidad de corte: 6KA;
· Protección de iluminación/motor opcional

Aplicación:

El RCBO SG65LE se aplica en sistemas de potencia de CA 50 Hz, monofásicos de 230 V y trifásicos de 400 V. Cuando alguien sufre una descarga eléctrica o la corriente residual supera el valor predeterminado, el RCBO puede cortar automáticamente la energía para proteger la seguridad personal y evitar que el equipo sufra fallos derivados de la corriente residual. También puede proteger el circuito contra sobrecargas y cortocircuitos, o utilizarse para la conmutación poco frecuente del circuito en condiciones normales. Además, pueden añadirse funciones de protección adicionales, como sobretensión y subtensión, según las necesidades del cliente.

Cumple con la norma IEC1009-1. GB16917.1.

Estructura

La serie SG65LE-63 de RCBO está compuesta por un MCB de alta capacidad de corte SG65-63 y un disparador de corriente residual. Este RCBO es un RCBO electrónico accionado por corriente; sus partes principales incluyen el transformador de corriente de secuencia cero, el panel electrónico, el disparador de fuga de corriente y el interruptor automático con funciones de protección contra sobrecarga y cortocircuito.

Parámetros técnicos

Observación:

1. Vida mecánica: 20.000 veces (cerrado-abierto)

2. Resistencia al calor: categoría 2 (temperatura 55°C, humedad relativa 95%).

3. El cableado es con borne y abrazadera, diámetro de cable: 25 mm²

Diagrama de la curva de disparo
