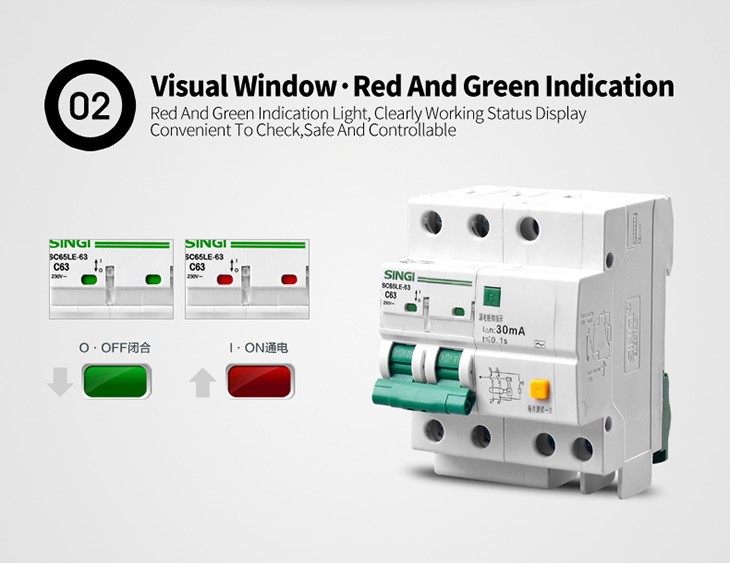

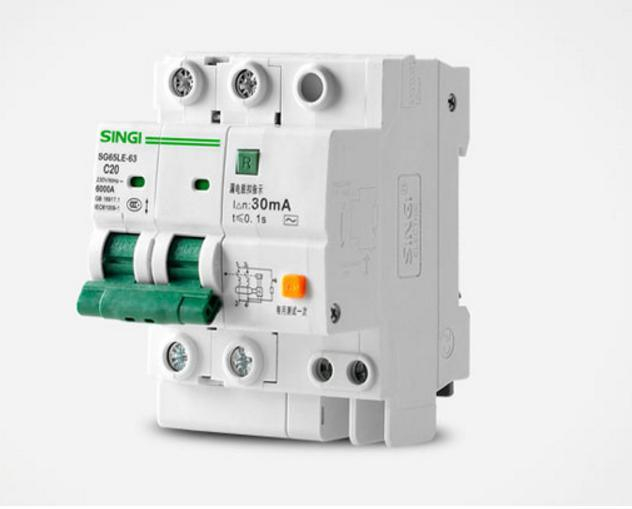

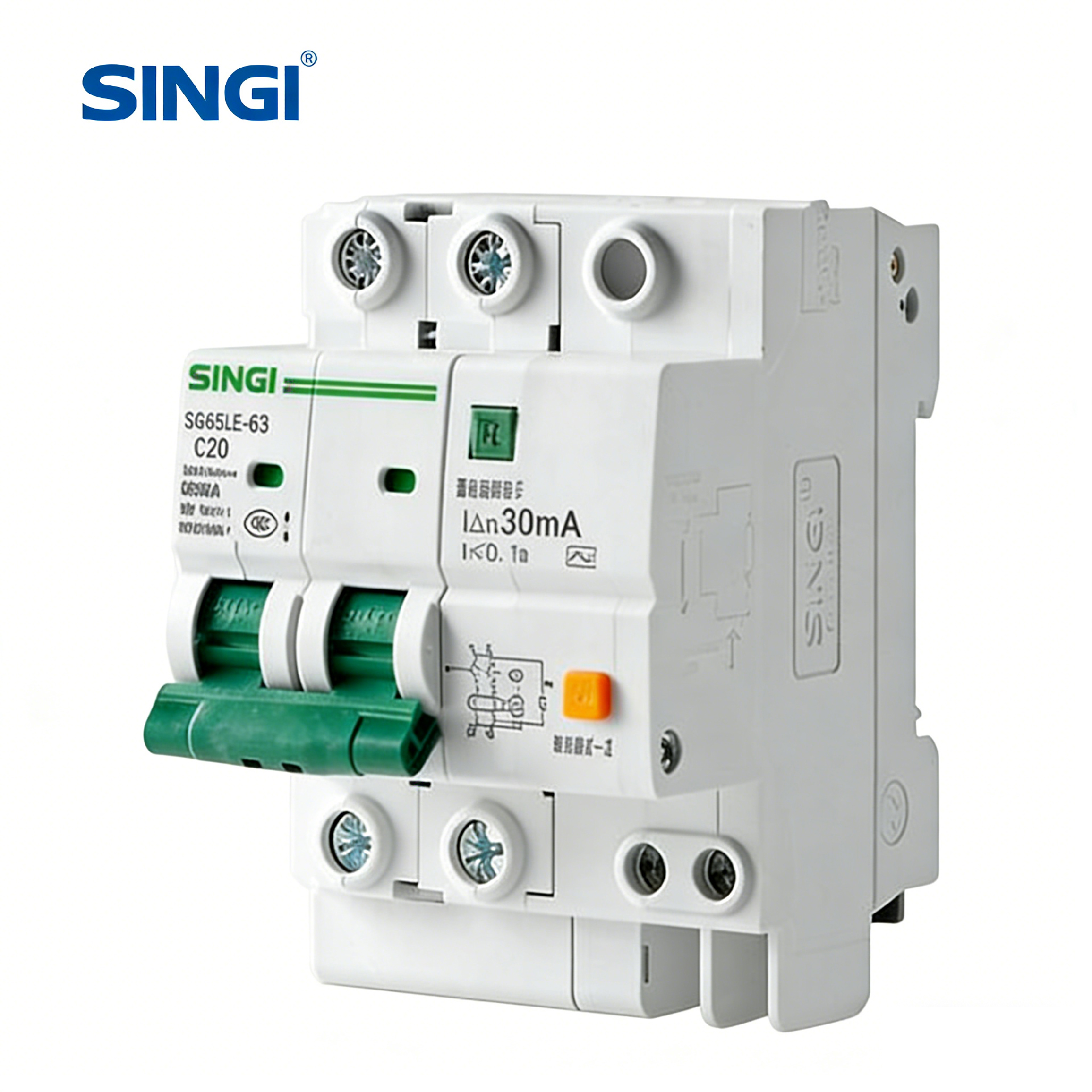

Interruptor automático diferencial SC65LE-63 con protección contra sobrecorriente

Palabras clave: RCBO; Miniatura interruptores automáticos

Parámetros clave:

• CE/CB/ISO9001/CCC certificates;

• Tensión nominal: 230/400VAC;

• frequency50/60Hz;

• Corriente nominal: 1,3,6,10,16,20,25,32,40,50,63A;

• 1/2/3/4 polos opcional;

• Vida mecánica: 20,000 veces;

• Retardante de llama: material de nailon PA66;

• Grado de protección: IP20;

• Con protección contra sobrecarga/cortocircuito;

• Standard:IEC60898;

• Temperatura soportada55°C

• Capacidad de corte: 10KA;

• Protección de iluminación/motor opcional

Aplicación:

SCEl RCBO 65LE se aplica en sistemas de potencia de CA 50 Hz, monofásicos de 230 V y trifásicos de 400 V. Cuando alguien sufre una descarga eléctrica o la corriente residual supera el valor predeterminado, el RCBO puede cortar automáticamente la energía para proteger la seguridad personal y evitar que el equipo sufra fallos derivados de la corriente residual. También puede proteger el circuito contra sobrecargas y cortocircuitos, o utilizarse para la conmutación poco frecuente del circuito en condiciones normales. Además, pueden añadirse funciones de protección adicionales, como sobretensión y subtensión, según las necesidades del cliente.

Cumple con la norma IEC1009-1. GB16917.1.

Estructura
SCEl RCBO de la serie 65LE-63 está compuesto por SCMCB de alto poder de corte 65-63 y disparador diferencial. Este RCBO es un RCBO electrónico accionado por corriente; sus piezas principales incluyen el transformador de corriente de secuencia cero, el panel electrónico, el disparador diferencial y el interruptor automático con funciones de protección contra sobrecargas y cortocircuitos.
