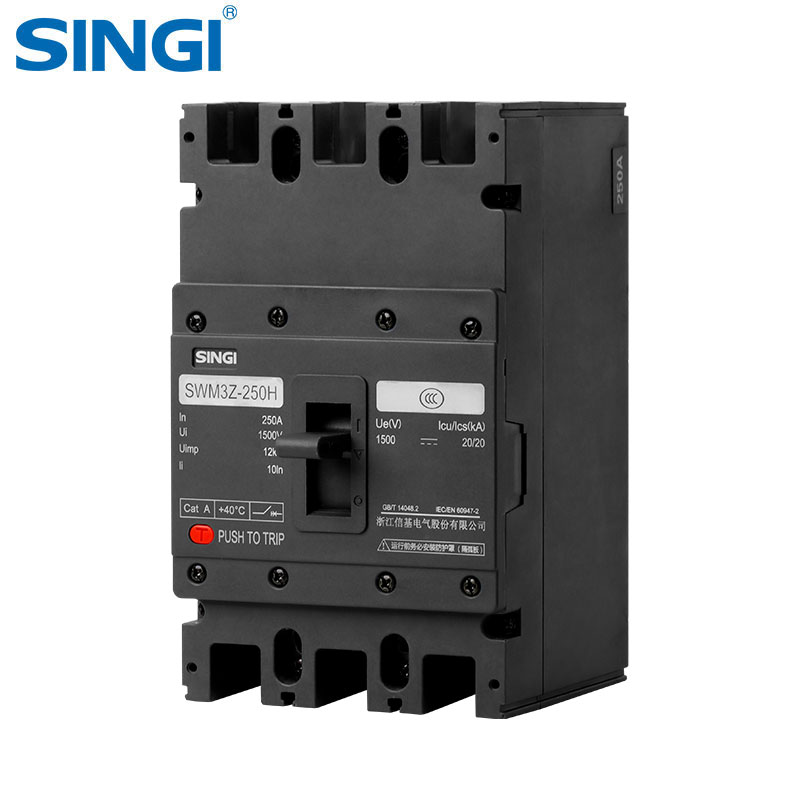

SWM3Z es una serie de interruptores automáticos de caja moldeada (MCCB) de alta tensión en CC para sistemas de almacenamiento de energía, con diseño sin polaridad, tamaño compacto, 1000 V-1500 V CC, 125 A-800 A, extinción de arco exclusiva, ideal para la protección del lado CC de sistemas ESS industriales y comerciales.
La serie SWM3Z es un interruptor automático de caja moldeada de CC profesional, diseñado para la protección del lado de CC de sistemas de almacenamiento de energía (ESS) industriales y comerciales. Presenta una estructura compacta de alta tensión, un diseño sin polaridad que facilita el cableado y una tecnología única de extinción del arco. Disponible en 125A–800A, 1000V–1500V CC, 2P/3P/4P, ofrece una protección segura y fiable frente a sobrecorriente y cortocircuito para sistemas de CC de gran potencia.
Características clave
Tamaño compacto con alta capacidad de tensión CC (hasta 1500V)
Diseño sin polaridad para un cableado más fácil y flexible
Sistema único de extinción de arco con corta distancia de desplazamiento del arco
Amplio rango de corriente: 125A–800A
Amplio rango de tensión: 1000V–1500V CC
Opciones de 2P / 3P / 4P
Alta tensión soportada de impulso (12kV)
Rendimiento estable para escenarios de almacenamiento de energía
Compatible con montaje en riel DIN/panel
Parámetros técnicos
Tipo
Corriente de chasis Inm(A)
Corriente nominal (A)
Polo
Tensión nominal (V)
Aislamiento nominal Tensión(V)
Impulso nominal Tensión soportada (V)
SWM3Z-250H
250
125.140.160.180.200.225.250
2
1000
1000
12000
3
1250
1500
3
1500
SWM3Z-320H
320
280.315.320
2
1000
1000
3
1250
1500
3
1500
SWM3Z-400H
400
315.350.400
4
1000
SWM3Z-630H
630
400.500.630
4
1250
1500
SWM3Z-800H
800
630.700.800
4
1500
Escenarios de aplicación
Sistemas de almacenamiento de energía (ESS) industriales y comerciales
Armarios de almacenamiento de energía de baterías y sistemas en contenedor
Distribución de energía CC para estaciones de almacenamiento
Sistemas de energía integrados FV-almacenamiento
Microrredes CC industriales
Sistemas grandes de carga y descarga de baterías
Alimentación CC de respaldo de centro de datos
Presentación de la empresa
Zhejiang Singi Electrical LLC
SINGI es un fabricante profesional de interruptores automáticos de CC de alta tensión, MCCB, dispositivos de protección fotovoltaica y componentes eléctricos para almacenamiento de energía. Con avanzadas capacidades de I+D y un estricto control de calidad, nos centramos en ofrecer soluciones de protección seguras, fiables y certificadas para sistemas de CC industriales, fotovoltaicos y de almacenamiento de energía en todo el mundo.
FAQ
P: ¿Cuál es la ventaja del “diseño sin polaridad” en el MCCB de CC SWM3Z para sistemas de almacenamiento de energía?R: El diseño sin polaridad significa que el interruptor puede instalarse sin distinguir las líneas de CC positiva y negativa. Esto simplifica enormemente el cableado, reduce los errores de instalación, mejora la eficiencia de la construcción y aumenta la seguridad en los sistemas de almacenamiento de energía de alta tensión.
P: ¿Por qué es necesario un MCCB de CC dedicado para los sistemas de almacenamiento de energía en lugar de un MCCB de CA?R: La corriente continua no tiene punto de cruce por cero, lo que hace que la extinción del arco sea extremadamente difícil. Los MCCB de CA no pueden cortar de forma segura los arcos de CC y pueden provocar un arco continuo, quemaduras o incendio. El SWM3Z utiliza un sistema dedicado de extinción de arco de CC para una protección segura y fiable.
P: ¿Por qué es importante la corta distancia de vuelo del arco como característica de seguridad en las aplicaciones de almacenamiento de energía?R: En armarios compactos de almacenamiento de energía, la corta distancia de vuelo del arco evita que los arcos de alta temperatura enciendan componentes o cables cercanos. Esto reduce en gran medida el riesgo de incendio y mejora la seguridad y la estabilidad de todo el sistema de baterías.
P: ¿Se puede usar el SWM3Z tanto en sistemas de almacenamiento de energía CC de 1000V como de 1500V?R: Sí. La serie SWM3Z abarca modelos de CC de 1000 V, 1250 V y 1500 V. Es totalmente compatible tanto con los sistemas tradicionales de baja tensión como con los modernos sistemas de almacenamiento de energía de alta tensión, lo que la hace muy versátil para distintas configuraciones de proyecto.
P: ¿Cómo protege el MCCB SWM3Z los paquetes de baterías en sistemas de almacenamiento de energía?R: Detecta e interrumpe rápidamente las faltas por sobrecorriente y cortocircuito en el circuito de CC, evitando el descontrol térmico, los incendios y los riesgos de explosión en los módulos de baterías. Su rápida extinción del arco minimiza los daños durante las condiciones de falta.
P: ¿Cuál es la diferencia entre el SWM3Z y los interruptores de CC ordinarios en los sistemas ESS de alta potencia?R: El SWM3Z admite mayor tensión (1500 V) y mayor corriente (800 A) con cableado sin polaridad y estructura compacta. Los interruptores de CC ordinarios carecen de estas características y no pueden satisfacer los requisitos de seguridad y espacio de los sistemas de almacenamiento de energía a gran escala.
Singi Electrical es un fabricante y proveedor chino que produce principalmente interruptores automáticos en miniatura, MCCB, SPD, cajas de distribución y cajas de conexiones, con 24 años de experiencia. Esperamos establecer relaciones comerciales con usted.
