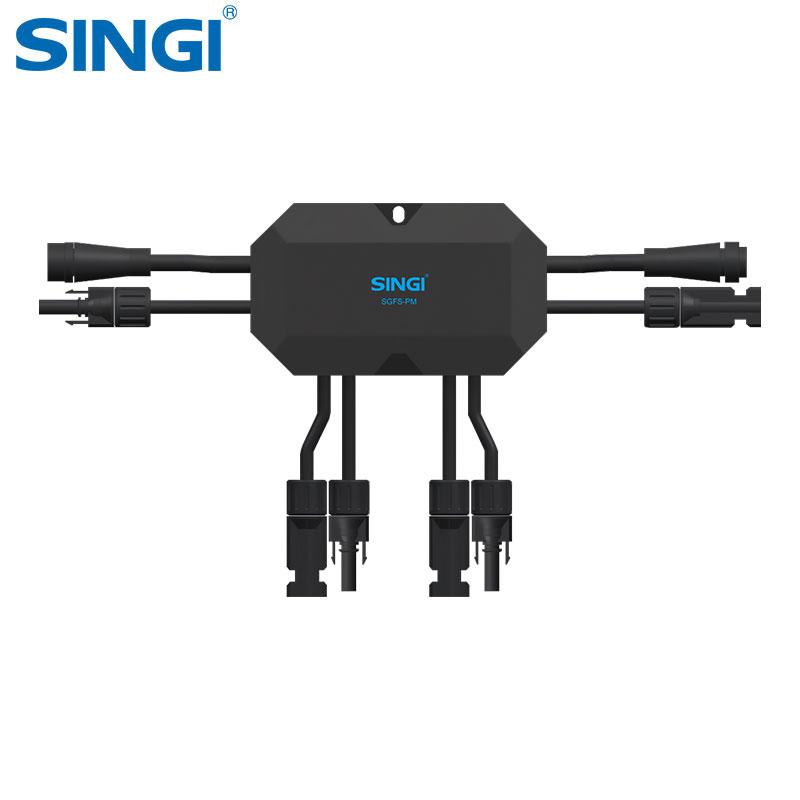

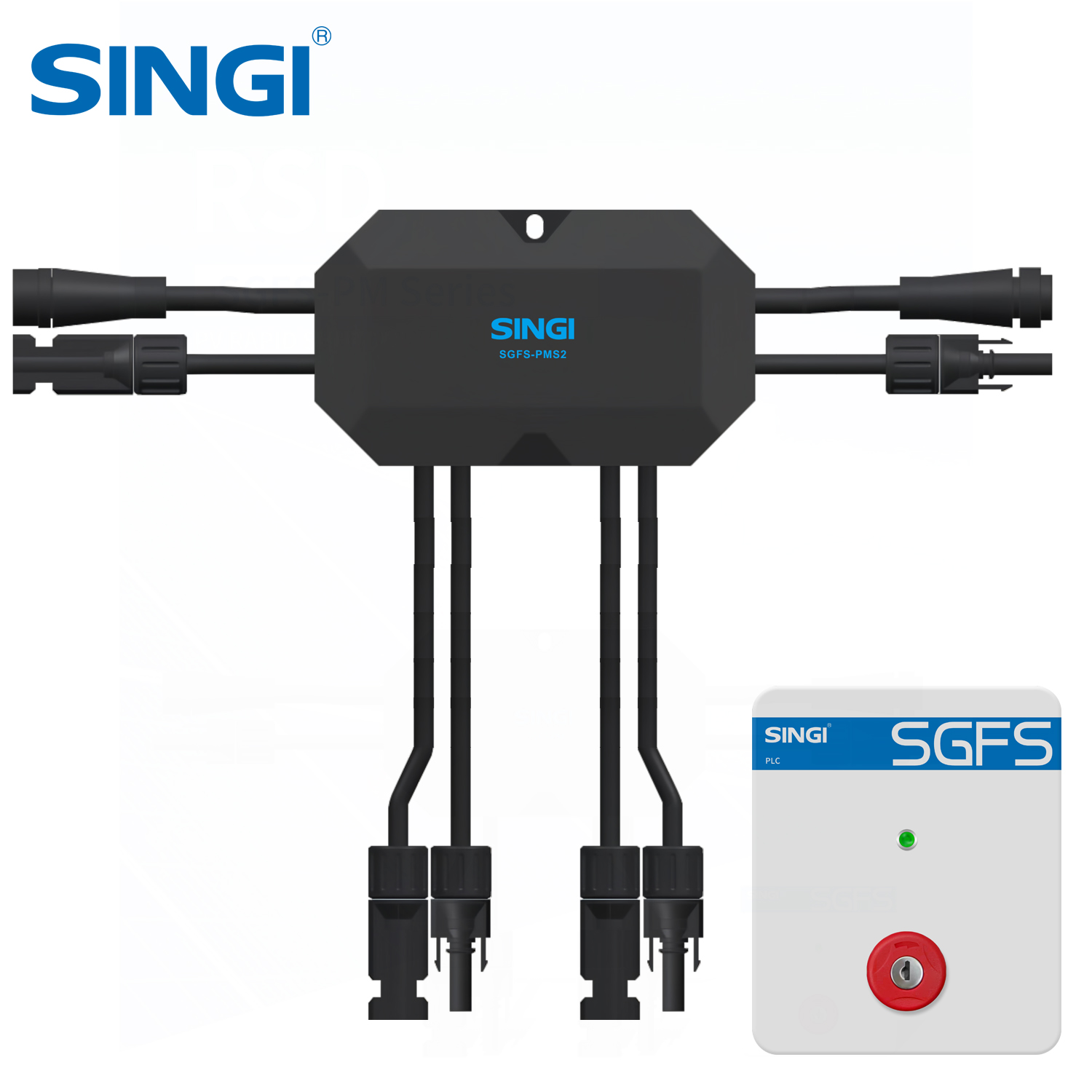

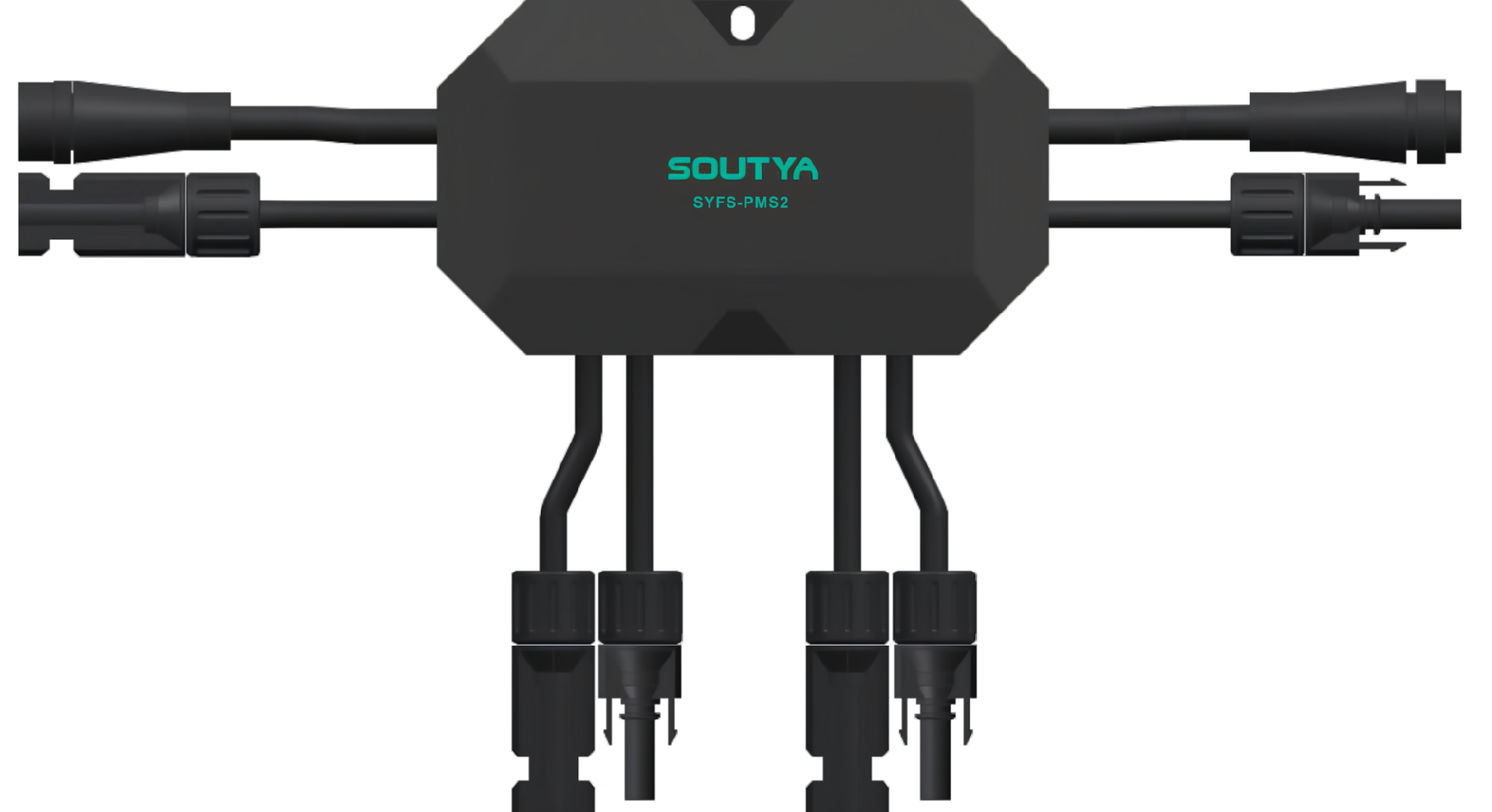

Dispositivo de parada rápida fotovoltaica SGFS-PM RSD
El SGFS-PM RSD es un dispositivo de parada rápida fotovoltaico que cumple las normas UL1741, UL3741 y NEC690.12. Admite control de 24 V o comunicación PLC SunSpec, ofrece protección contra sobretemperatura a 85 °C, utiliza material estanco IP67 resistente a los rayos UV e ignífugo, y desconecta rápidamente los módulos fotovoltaicos para la seguridad de los bomberos y del mantenimiento.
El dispositivo de desconexión rápida está diseñado para cumplir los requisitos de seguridad contra incendios de los sistemas fotovoltaicos, apagar rápidamente los módulos fotovoltaicos en situaciones de emergencia, reducir el riesgo de descarga eléctrica y resolver los riesgos de rescate y mantenimiento en los sistemas fotovoltaicos.
CHARACTERISTIC：
▶ Control de 24 Vcc. Detección precisa de la protección de sobretemperatura de 85℃.
▶ Control PLC. Compatible con SunSpecTM Protocolo de comunicación PLC.
▶ Gracias a la adopción de una tecnología de diseño redundante, la fiabilidad del dispositivo de desconexión rápida es mayor.
▶ Material ignífugo V-0/resistente a los rayos UV.
▶ El producto es resistente a altas temperaturas, la corrosión y los impactos, y es seguro y fiable.
▶ El producto se utiliza en diversos sistemas fotovoltaicos de uso doméstico, industrial y comercial.
▶ Cumple los requisitos de las normas UL1741, UL3741, NEC690.12, IEC .
PARAMETER：
Apariencia

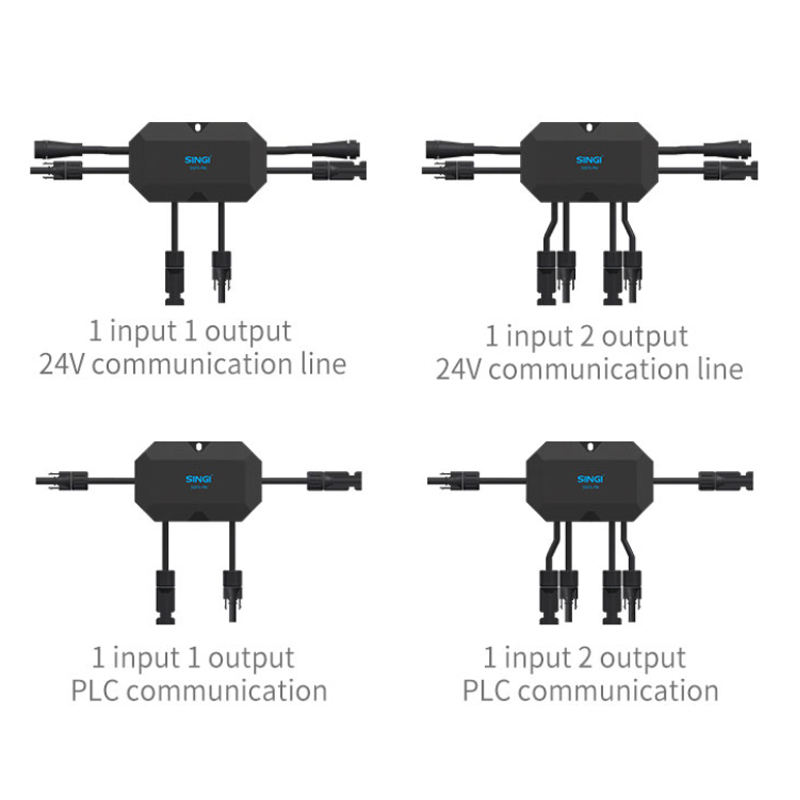

Modelo

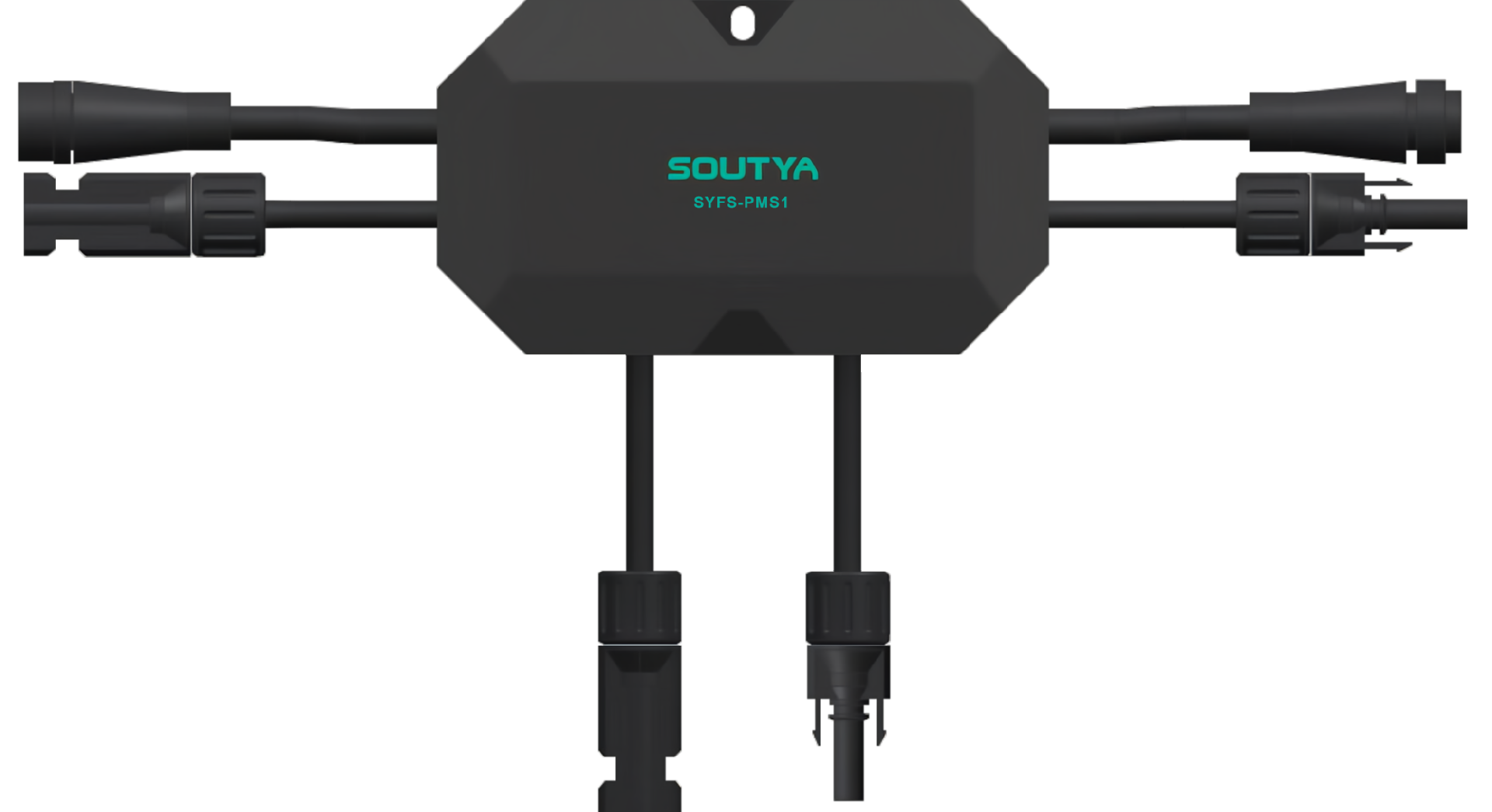

SYFS-PMS1
SYFS-PMS2

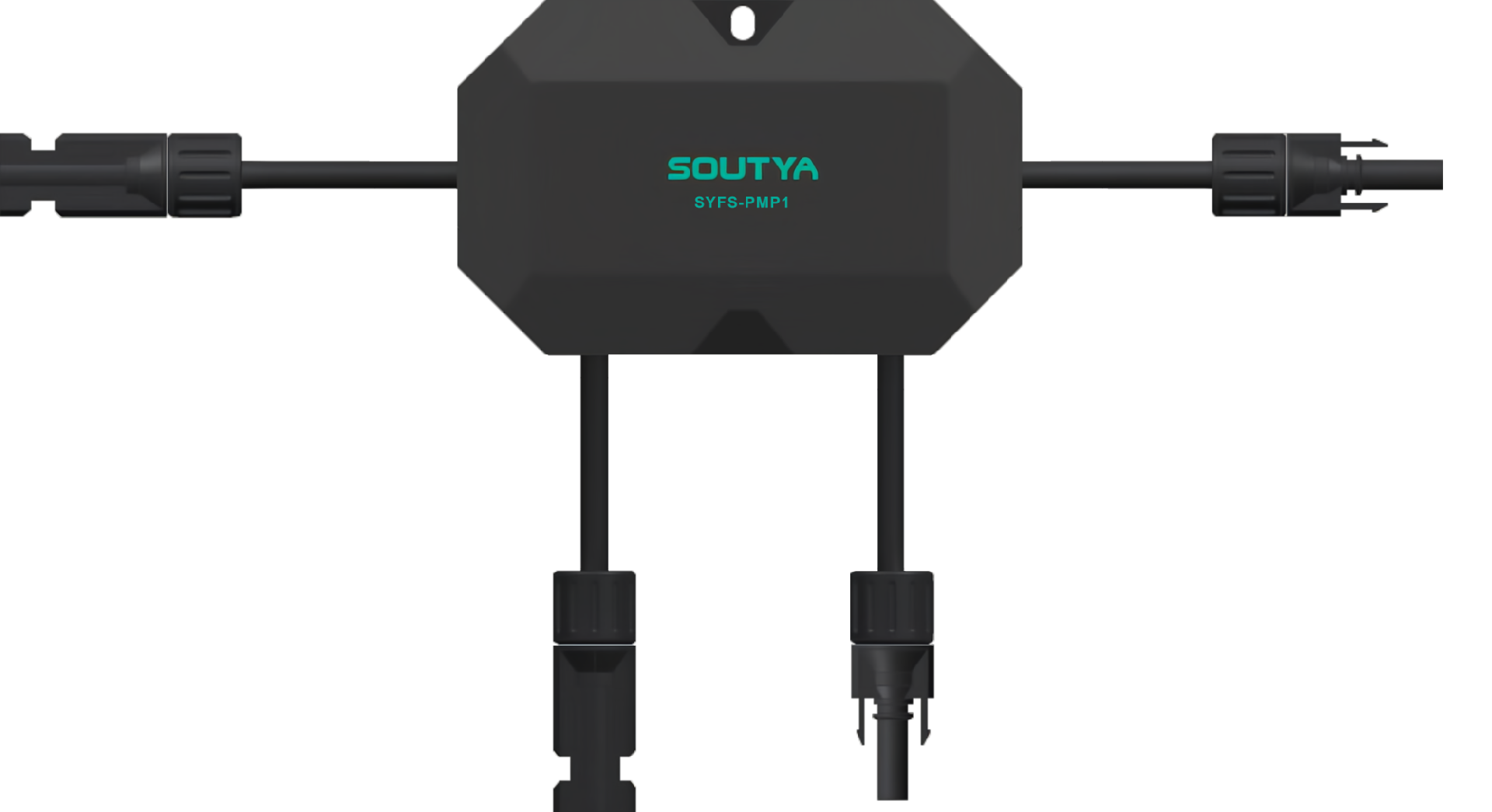

SYFS-PMP1

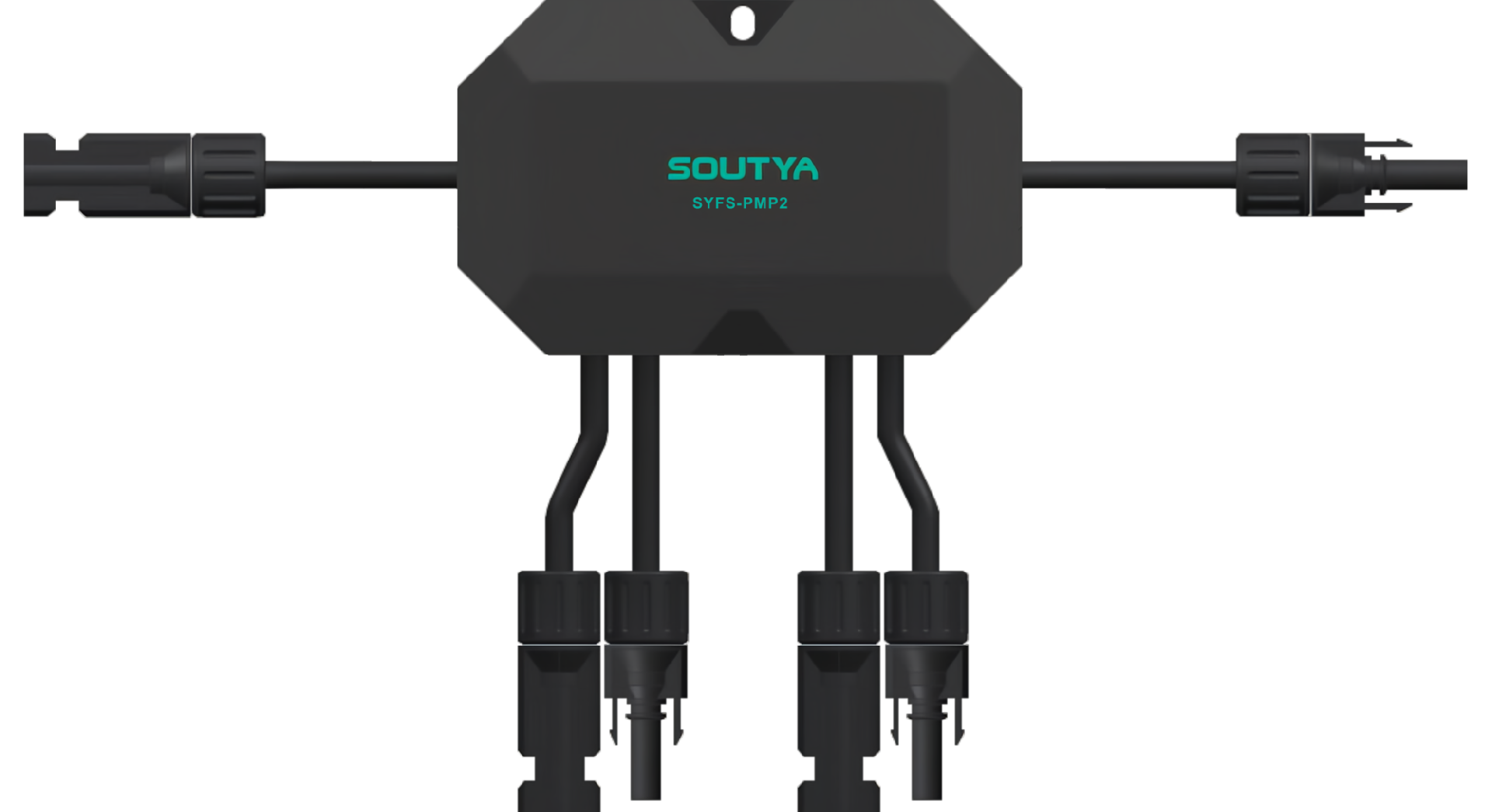

SYFS-PMP2
Número de entradas FV
1
2
1
2
Tensión de entrada máxima admisible(V)
80V / 120V
80V
Corriente de entrada máxima permitida(A)
20A / 25A / 30A
Tensión de salida máxima(V)
80V / 120V
160V / 240V
80V / 120V
160V / 240V
Tensión del sistema(V)
1000V / 1500V
Cumplimiento normativo
Cable de alimentación CC 24V
PLC (Sunspec)
Ambiente de operación temperatura
-40℃ ~ +85℃
Corriente máxima admisible del diodo de derivación
20A / 25A / 30A
Nivel IP
IP67
Conectores FV
MC4
Tamaño
135x78x21mm
110x70x19mm
Longitud del cable (entrada)
160mm
160mm / 1200mm
160mm
160mm / 1200mm
Longitud del cable (salida)
1200mm
1200mm
Estándar
NEC690.12-2017; Ul1741; IEC/EN62109; IEC/EN61000

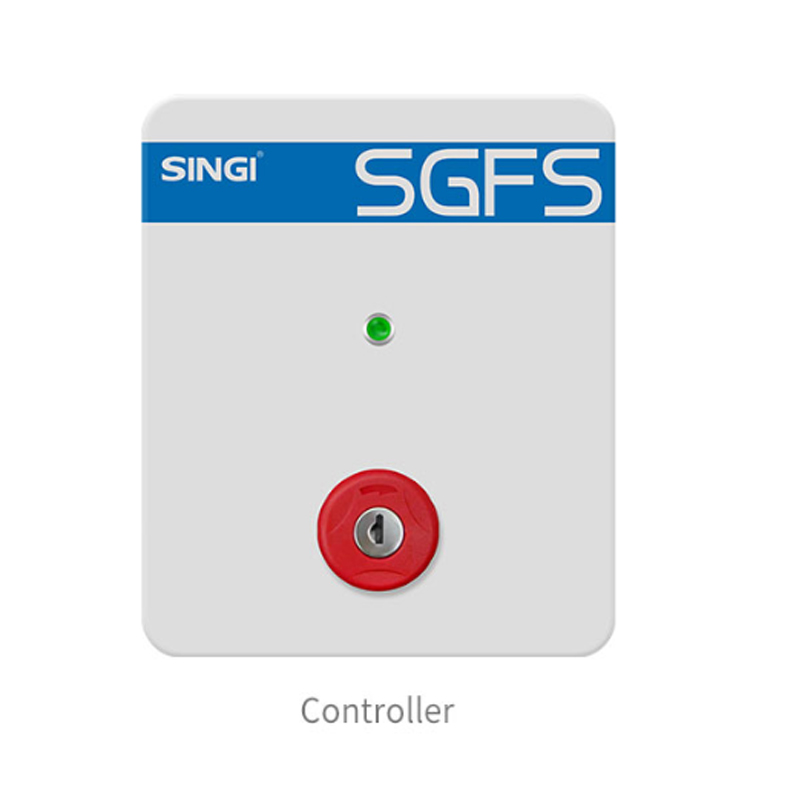

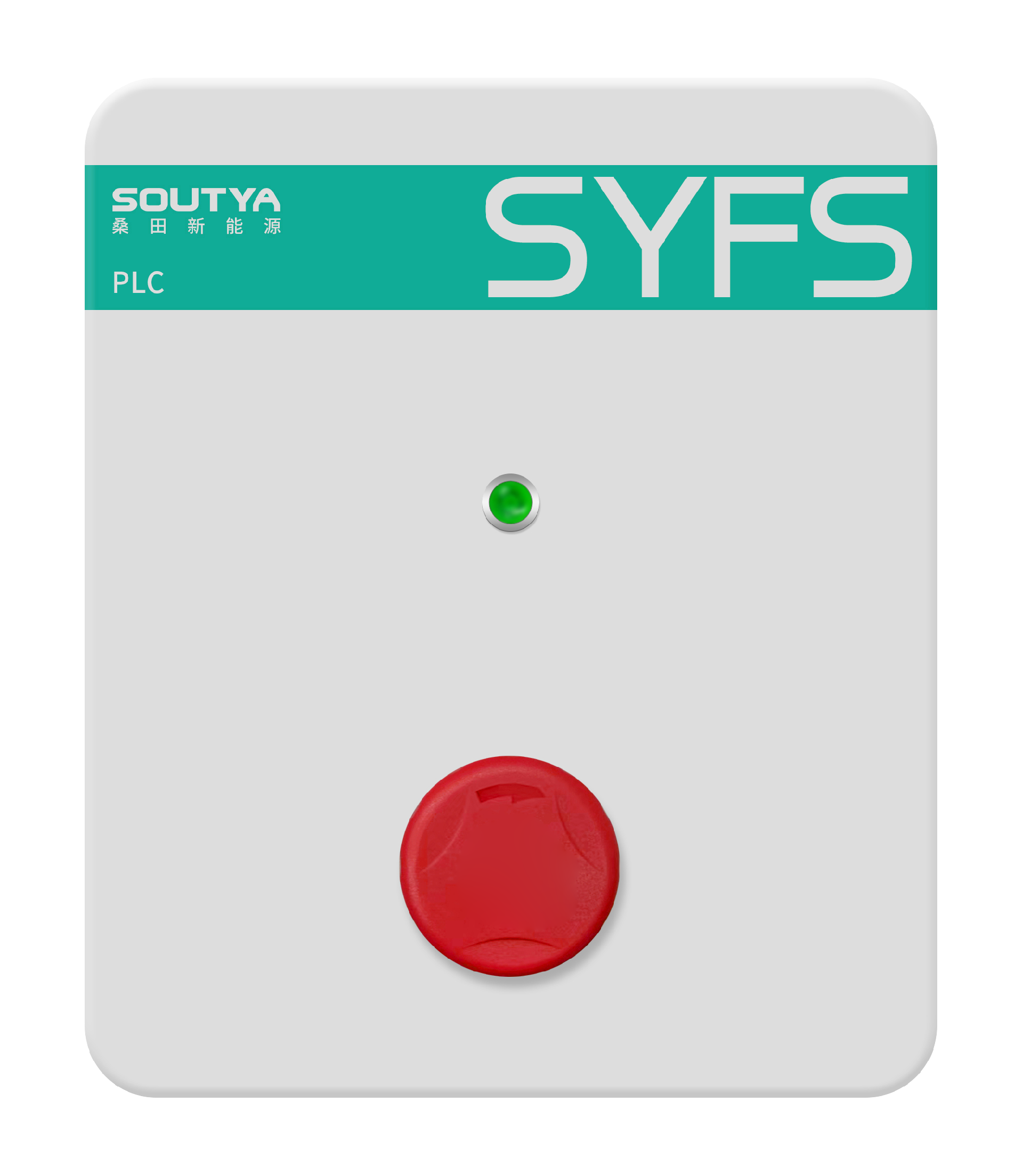

PARÁMETROS DEL CONTROLADOR:
Apariencia
Modelo
SYFS-PMSC-80 Controlador CC 24V (sin bloqueo)
SYFS-PMSC-80K Controlador CC 24V (con bloqueo)

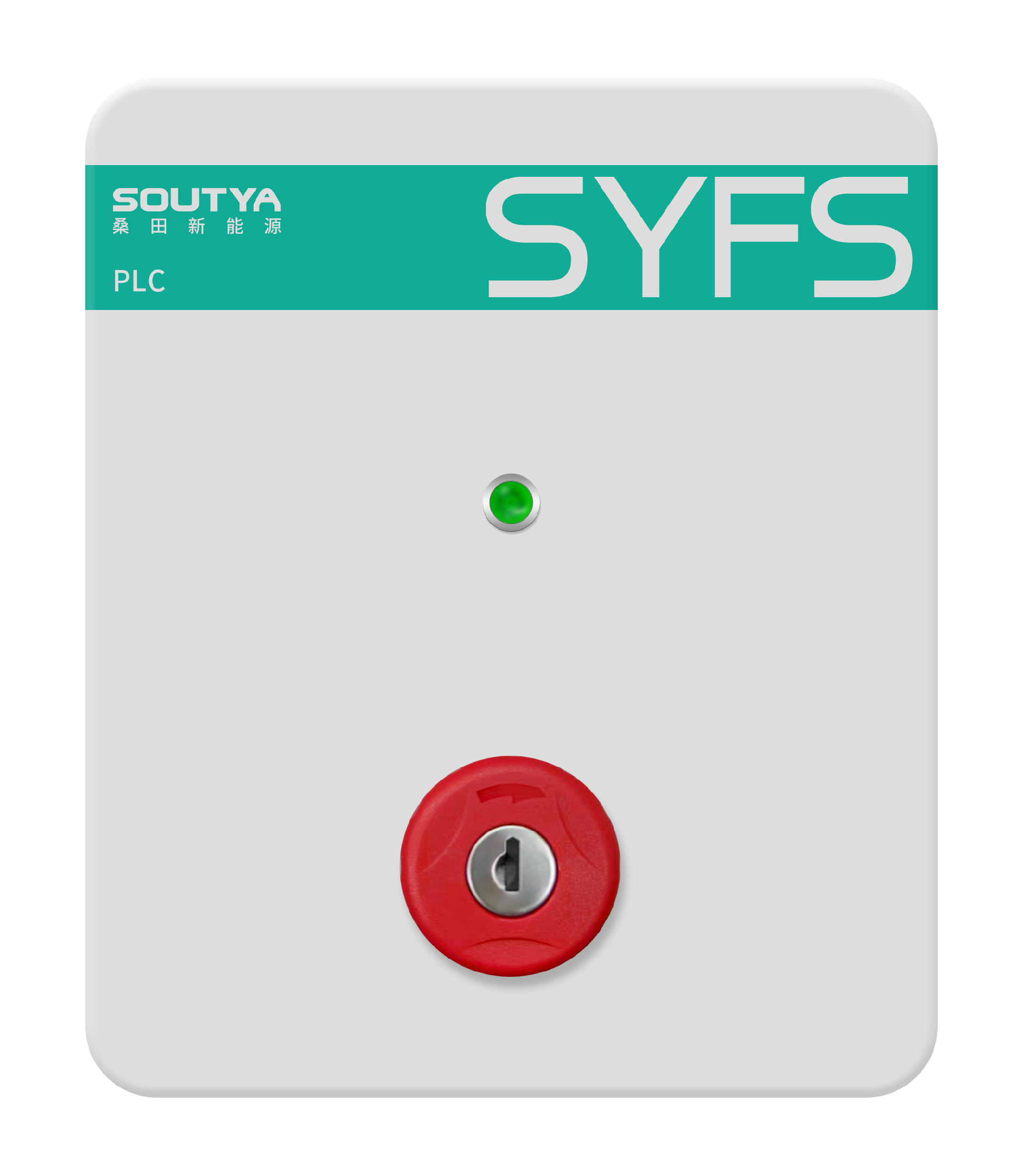

SYFS-PMPC-80 Controlador PLC (anillo magnético simple sin bloqueo)
SYFS-PMPC-80K Controlador PLC (anillo magnético simple con bloqueo)
SYFS-PMPC-160 Controlador PLC (anillo magnético doble sin bloqueo)
SYFS-PMPC-160K Controlador PLC (anillo magnético doble con bloqueo)
Rango de tensión de entrada nominal (A)
Monofásico 100~240VAC
Frecuencia nominal(Hz)
50/60Hz
Tensión de salida (V)
24V DC
/
Corriente de salida(A)
Ensamblaje
Formación de 1~2 strings
Ensamblaje
Formación de 1~2 strings
/
2.2A
(1~2)x2.2A
2.2A
(1~2)x2.2A
Señal de salida
Apagado 24V
Compatible con SunSpecTM Protocolo de comunicación PLC
Número máximo de desconexión rápida controlable
1 for 1
1 por 2
1 por 1
1 por 2
1 por 1
1 por 2
1 por 1
1 por 2
100
80
100
80
100
80
100
80
Función de control
Energice la alimentación de CA y el dispositivo de desconexión rápida conducirá; pulse el botón de emergencia o desconecte la alimentación de CA, o si la temperatura ambiente supera los 85 ℃, el dispositivo de desconexión rápida se apagará rápidamente.
Nivel de protección
IP65
Temperatura ambiente de servicio
-20℃~+70℃
Dimensiones externas (mm)
155×185×107mm
Presentación de la empresa
Zhejiang Singi Electrical LLC
SINGI es un fabricante profesional de dispositivos de seguridad y protección para energía fotovoltaica, incluidos el dispositivo de parada rápida RSD, SPD de CC, MCB de CC, MCCB y componentes eléctricos para almacenamiento de energía. Nuestros productos cumplen las normas UL, IEC, EN, NEC y GB, con una certificación y un control de calidad estrictos. SINGI ofrece soluciones de seguridad fiables y certificadas para proyectos fotovoltaicos, de almacenamiento de energía y de nuevas energías en todo el mundo.
RFQ
P: ¿Por qué es obligatorio un RSD dedicado para los sistemas fotovoltaicos según la NEC690.12 y las normas UL?R: Sin RSD, los paneles fotovoltaicos y los cables permanecen energizados incluso cuando el inversor está apagado, lo que crea riesgos letales de descarga eléctrica para los bomberos. El RSD SGFS‑PM reduce rápidamente la tensión a niveles seguros, cumpliendo los códigos contra incendios y protegiendo a los servicios de emergencia.
P: ¿Cuál es la diferencia entre el control de 24 V CC y el control PLC SunSpec en este sistema RSD?R: El control de 24 V utiliza un cable dedicado para una desconexión sencilla y estable. El PLC SunSpec utiliza los cables fotovoltaicos existentes para la comunicación, eliminando el cableado adicional y reduciendo el coste de instalación, al tiempo que cumple los requisitos avanzados de los sistemas fotovoltaicos inteligentes.
P: ¿Por qué es crítica la protección de sobretemperatura de 85°C para la seguridad del RSD?R: Si se produce un incendio o un calentamiento anómalo, el RSD apaga automáticamente el circuito del módulo fotovoltaico antes de que se propague el fuego. Esto actúa como una capa de seguridad pasiva incluso si falla el sistema de apagado manual.
P: ¿Cómo hace la protección IP67 que este RSD sea adecuado para entornos FV en exteriores?R: IP67 significa que el dispositivo es totalmente estanco al polvo y puede soportar una inmersión temporal en agua. Funciona de forma fiable bajo la lluvia, la nieve, la humedad y la exposición a la intemperie, garantizando una estabilidad a largo plazo en sistemas fotovoltaicos de tejado y de suelo.
P: ¿Cuál es el beneficio del «diseño redundante» en el RSD SGFS‑PM?R: El diseño redundante implica circuitos internos dobles de detección y control. Si un circuito falla, la vía de reserva garantiza que el RSD siga funcionando, eliminando los puntos únicos de fallo y cumpliendo estrictos requisitos de certificación de seguridad.
P: ¿Se puede usar este RSD tanto en sistemas FV de 1000V como de 1500V?R: Sí. La serie SGFS‑PM admite tensiones de sistema de 1000 V y 1500 V, lo que la hace compatible con plantas fotovoltaicas antiguas y nuevas, y con proyectos residenciales, comerciales y de escala industrial.
Nombres alternativos
- RSD FV (dispositivo de apagado rápido FV)
- PVRSE (equipo de apagado rápido fotovoltaico)
- Interruptor de seguridad para bomberos
- Dispositivo de apagado rápido a nivel de módulo
- Dispositivo de parada de emergencia
Escenarios de aplicación
Sistemas FV de tejado residencial
FV en tejado comercial e industrial
Centrales FV en suelo a escala de servicios públicos
Sistemas FV que requieren cumplimiento con NEC690.12
Instalaciones FV conformes al código de incendios
FV de edificios públicos de alta seguridad
Sistemas FV que requieren interruptores de seguridad para bomberos
