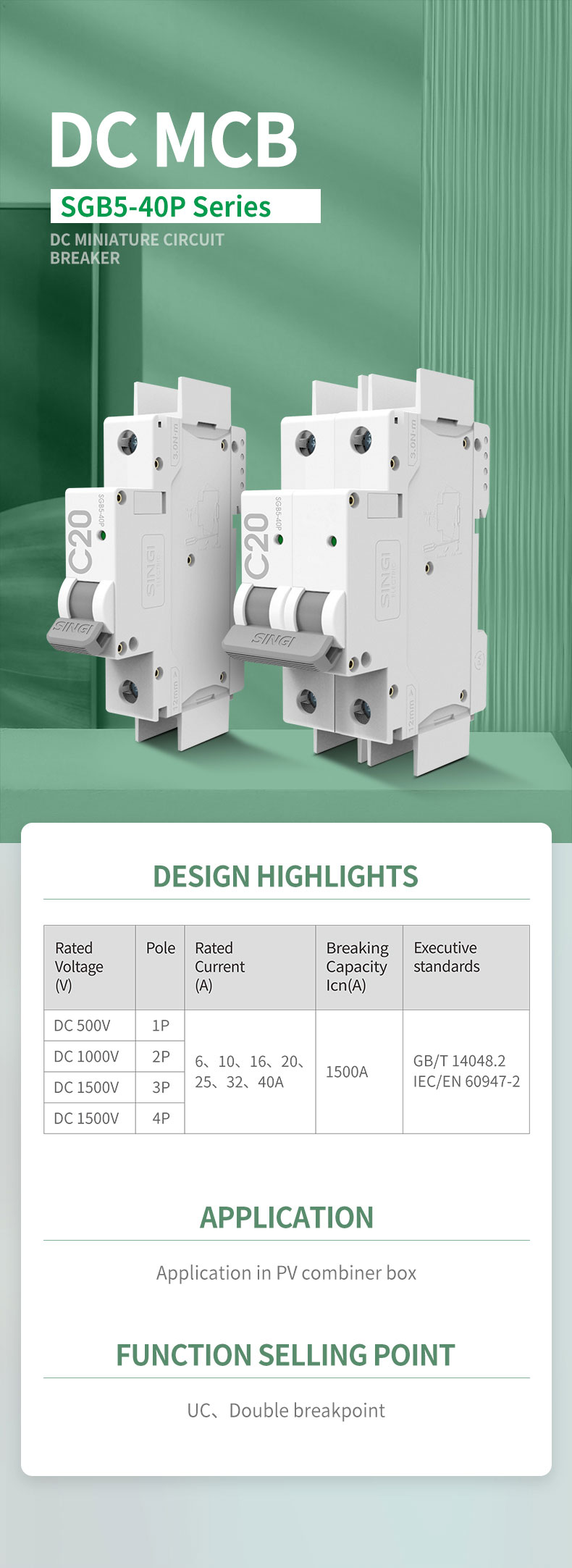

SGB5-40P es un interruptor automático miniatura de CC profesional diseñado para sistemas fotovoltaicos. Adopta una estructura de doble punto de corte y tecnología de control UC, admite niveles de tensión de CC de 500 V–1500 V y ofrece una protección fiable frente a sobrecorriente y cortocircuito para conjuntos fotovoltaicos y cajas de combinación.
Características clave
- Estructura de extinción de arco de doble punto de corte
- Control UC para una protección CC estable
- Opciones de polos 1P / 2P / 3P / 4P
- Amplio rango de tensión CC: 500V–1500V
- Corriente nominal: 6A–40A
- Capacidad de corte de 1500A
- Conforme con GB/T 14048.2 e IEC/EN 60947-2
- Montaje en riel DIN para una instalación sencilla
- Diseñado especialmente para circuitos CC FV
Parámetros técnicos
| Tensión nominal(V) | Polo | Corriente nominal
(A) | Capacidad de corte
Icn (A) | Normas de ejecución |
| DC 500V | 1P | 6.10.16.20.25.
32.40A | 1500A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 1000V | 2P |
| DC 1500V | 3P |
| DC 1500V | 4P |
Escenarios de aplicación
- Sistemas solares FV: Protección de strings CC y caja de combinación
- Centrales solares: Plantas FV de servicios públicos y comerciales
- Inversores FV: Protección del lado de entrada CC
- Sistemas solares aislados: Seguridad del circuito de batería y solar
- Distribución CC industrial: Protección estable de cargas CC
- Equipos de nueva energía: Control y seguridad de la alimentación CC
Presentación de la empresa
Zhejiang Singi Electrical LLC
SINGI es un fabricante profesional de interruptores automáticos de CC y dispositivos de protección fotovoltaica. Nos centramos en soluciones de protección de circuitos para energía fotovoltaica, almacenamiento de energía y nuevas energías. Nuestros productos cumplen las normas internacionales IEC y EN y la norma nacional GB, y se caracterizan por un rendimiento estable, una elevada seguridad y una gran adaptabilidad. SINGI ofrece una protección fiable para sistemas de energía solar, alimentación de CC industrial y proyectos de nuevas energías en todo el mundo.
FAQ
P: ¿Cuál es la ventaja de la estructura de doble punto de corte en el MCB de CC SGB5‑40P?R: El doble punto de corte utiliza dos huecos de contacto separados para extinguir los arcos de CC. En comparación con el punto de corte único, ofrece una mayor capacidad de extinción del arco, mayor resistencia a la tensión y una velocidad de corte más rápida, lo que lo hace mucho más seguro para sistemas fotovoltaicos de CC de alta tensión de hasta 1500 V.
P: ¿Por qué el SGB5‑40P es más adecuado para sistemas fotovoltaicos que los interruptores de CC generales?R: Los sistemas fotovoltaicos producen una corriente continua inestable con fuertes riesgos de generación de arcos. El SGB5‑40P utiliza doble punto de corte y control UC para suprimir los arcos de forma eficaz, garantizando una protección estable en aplicaciones solares de cadena larga y alta tensión donde los interruptores ordinarios pueden fallar.
P: ¿Qué significa el «control UC» en este MCB de CC y cómo mejora el rendimiento?R: El control UC se refiere a una lógica de protección integrada de subtensión y sobretensión. Estabiliza las características de disparo ante una tensión de CC fluctuante en los sistemas fotovoltaicos, evitando disparos indebidos o protecciones retardadas, y garantizando un funcionamiento estable en entornos solares a la intemperie.
P: ¿Por qué este MCB puede admitir de 500 V hasta 1500 V CC con distintas configuraciones de polos?R: El nivel de tensión se ajusta al número de polos: 1P para 500 V, 2P para 1000 V y 3P/4P para 1500 V. Cada unidad de polo comparte la carga de extinción del arco, por lo que el interruptor puede adaptarse de forma segura a distintos niveles de tensión del sistema fotovoltaico sin cambiar su estructura básica.
P: ¿Es suficiente una capacidad de corte de 1500A para la protección de strings FV?R: Sí. Las cadenas fotovoltaicas suelen tener una corriente de cortocircuito limitada. Una capacidad de corte de 1500 A es totalmente suficiente para desconectar de forma segura las faltas de cadena, garantizando al mismo tiempo un tamaño compacto, una buena relación coste-eficiencia y una larga vida útil para la protección a nivel de cadena.
