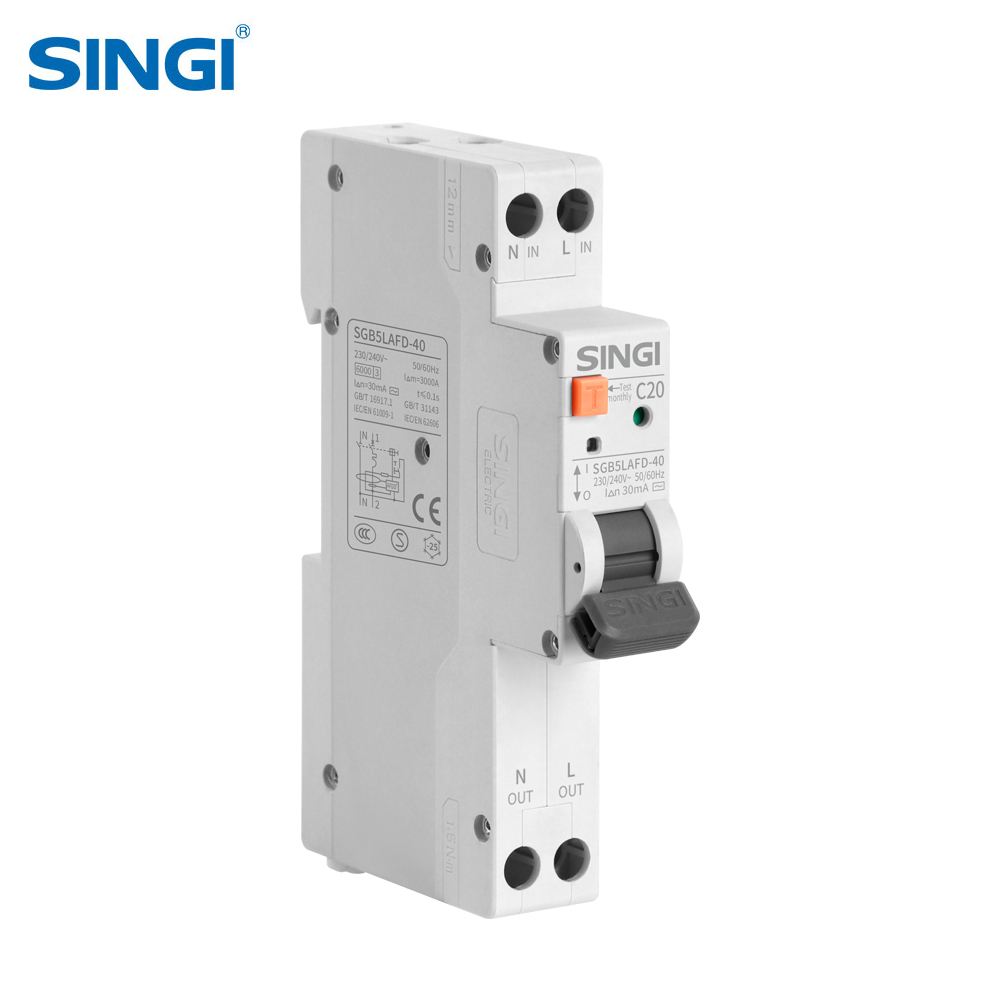

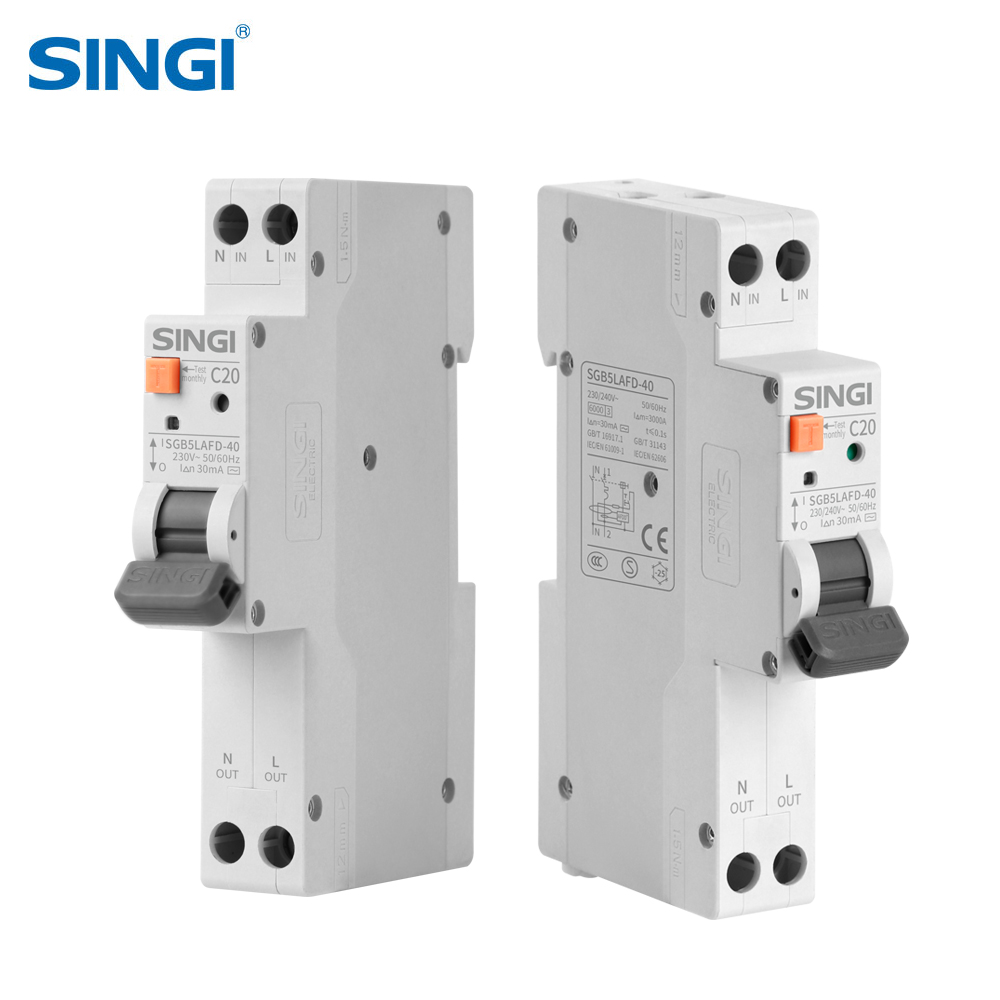

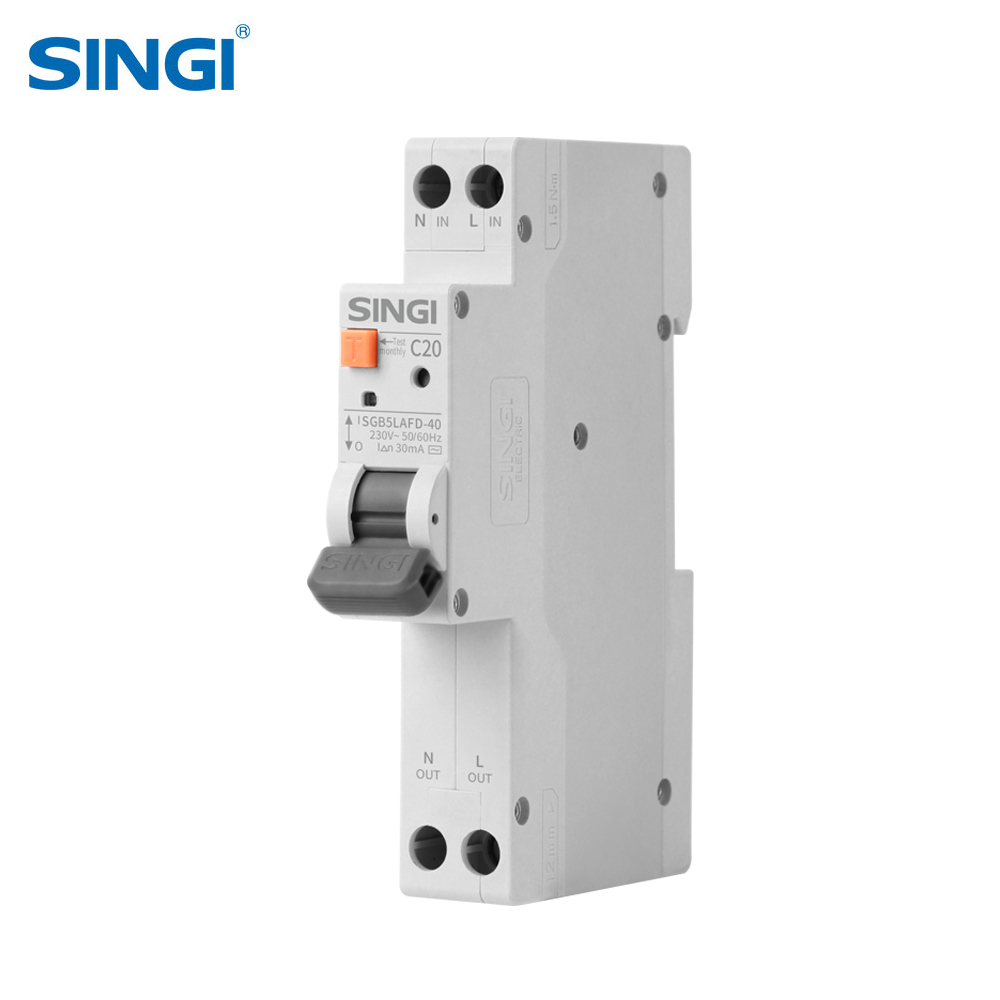

SGB5LAFD-40 es un interruptor automático de arco 1P+N que integra protección frente a cortocircuitos,
protección contra sobrecarga, protección diferencial y protección contra fallos de arco.
Utiliza material ignífugo, admite múltiples opciones de cableado,
y cuenta con alta capacidad de corte. Certificado por CB, CE, UKCA, S Mark,
cumple las normas IEC/EN61009-1, IEC/EN62606, GB/T16917.1, GB/T31143.
Característica
1. Protección contra cortocircuitos; 2. Protección contra sobrecargas; 3. Protección diferencial;
4. Protección contra arcos; 5. Material ignífugo; 6. Arco corto;
7. Alta capacidad de corte; 8. Múltiples opciones de cableado

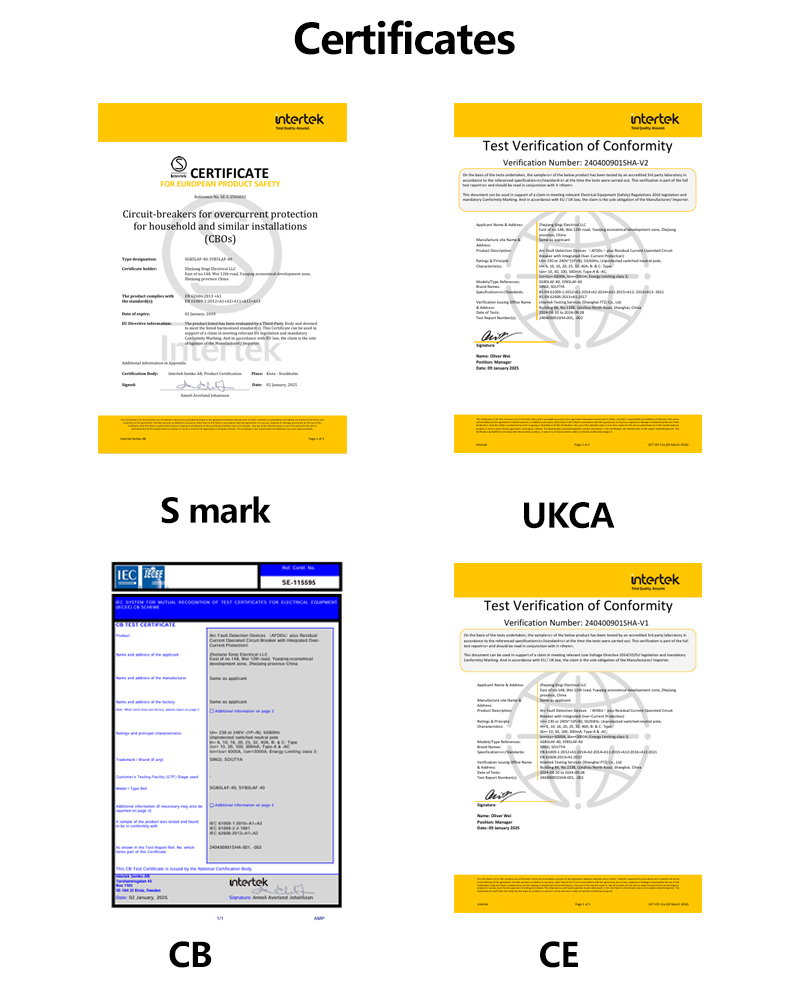

Certificados: CB, CE, UKCA, S Mark
Parámetros técnicos
| Elemento | Especificación |
| Normas | IEC/EN61009-1、IEC/EN62606 GB/T 16917.1、GB/T31143 |
| Polo | 1P+N |
| Tensión nominal de empleo | AC 230/240V |
| Corriente máxima del marco de carcasa | 40A |
| Corriente nominal | 6A.10A.16A.20A.25A.32A.40A |
| Tensión nominal de aislamiento | 500V |
| Tensión nominal soportada al impulso | 4kV |
| Corriente residual de actuación nominal | 10mA.30mA.100mA.300mA |
| Frecuencia nominal | 50/60Hz |
| Tipo de protección de corriente residual | Tipo A, Tipo C |
| Capacidad de cierre y corte residual nominal | 3000A |
| Tipo de disparo | Termomagnético |
| Tipo de disparo instantáneo | Tipo B, Tipo C |
| Capacidad última de corte | 6kA |
| Capacidad de corte de servicio | 6kA |
| Vida eléctrica media real | ≥3000 veces |
| Valor estándar de vida eléctrica | 2000 veces |
| Vida mecánica media real | ≥4000 veces |
| Valor estándar de vida mecánica | In≤25A 2000 veces; In＞25A 1000 veces |
| Nivel de sobretensión | 3 |
| Grado de contaminación | 3 |
| Grado de protección | IP40; Puerto de cableado IP20 |
| Capacidad de cableado | 1.0-16mm² |
| Par de apriete del cableado | 1.5Nm |
| Temperatura ambiente de operación | -25℃~70℃ |
| Temperatura ambiente de almacenamiento | -35℃~80℃ |
| Modo de instalación | DIN35 |
| Altitud | ≤2000m |
| Tamaño | Longitud 110 mm, ancho 18 mm (1P+N), alto máx. 79 mm |
| Peso | 0.13kg/pcs |
| Embalaje y almacenamiento | ||||
| Corriente | Polos | pcs/box | cajas/caja | cajas/palet |
| 40A | 1P+N | 1 | 120 | 80 |
El producto debe almacenarse en un almacén ventilado, con una humedad relativa no superior al 80 % y una temperatura ambiente entre -40 ℃ y +80 ℃. Además, no debe haber gases ácidos, alcalinos ni corrosivos.
| Tabla de factores de reducción por temperatura | ||||||||||
| Temperatura | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Coeficiente de corriente de empleo nominal | 1.242 | 1.223 | 0.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Temperatura | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55°C | 60℃ | 65°C | 70℃ |
| Coeficiente de corriente de empleo nominal | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Tabla de factores de reducción por altitud | ||||
| Altitud /m | 2000 | 3000 | 4000 | 5000 |
| Coeficiente de corriente nominal de empleo | 1 | 0.96 | 0.91 | 0.86 |
| Coeficiente de tensión nominal de empleo | 1 | 1 | 1 | 1 |
| Coeficiente de tensión soportada a frecuencia industrial nominal | 1 | 0.9 | 0.82 | 0.71 |
| Coeficiente de tensión soportada de impulso nominal | 1 | 0.9 | 0.82 | 0.71 |
| Capacidad nominal límite de cortocircuito y coeficiente de vida eléctrica | 1 | 0.82 | 0.7 | 0.6 |
| Tabla de factores de reducción para la instalación de MCB en paralelo | |||||
| No.of MCB | 1 | 2~3 | 4~5 | 6~8 | 9~10 |
| Coeficiente In≤25A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Coeficiente 32A≤In≤63A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |
| Coeficiente 80A≤In≤125A | 1 | 0.9 | 0.8 | 0.7 | / |
1. Presentación de la empresa
SINGI es un fabricante profesional de componentes eléctricos de baja tensión, centrado en interruptores automáticos, AFDD, RCBO y equipos de distribución. Nuestros productos cumplen las normas internacionales y cuentan con múltiples certificaciones globales, atendiendo a clientes residenciales, comerciales e industriales de todo el mundo. Hacemos hincapié en la seguridad, la fiabilidad y una calidad constante para proteger eficazmente las instalaciones eléctricas.
2. Escenarios de aplicación del producto
3.FAQ
El AFDD también se conoce como Arc Fault Circuit Interrupter (AFCI) , Arc Fault Protection Device (AFPD) , Arc Fault Detector (AFD), Arc Fault Circuit Breaker (AFCB),
Dispositivo de monitorización de fallos de arco, protector de fallos de arco
