1. Introducción a los productos principales

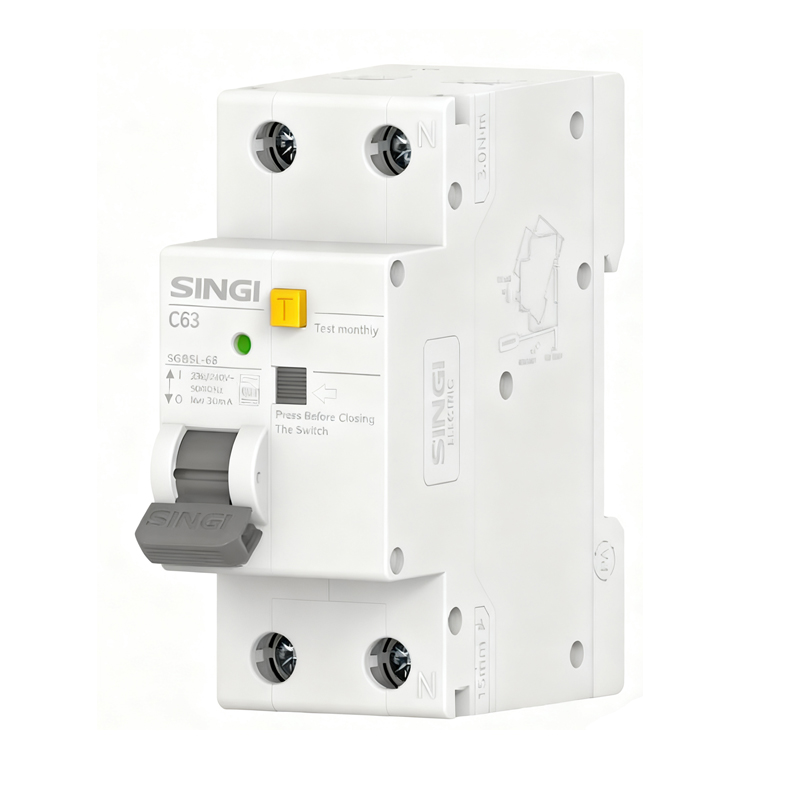

El RCBO tipo A/B/AC SGB5L-63, suministrado por Zhejiang Singi Electrical LLC,
es un interruptor automático diferencial 1P+N con protección integrada frente a sobrecorriente.
Admite protección diferencial de tipo AC, A y B, abarca intensidades asignadas desde
6 A hasta 63 A, y funciona a 230/240 V~ 50/60 Hz. Proporciona una protección fiable frente a cortocircuitos,
sobrecargas y corrientes de fuga a tierra, y se utiliza ampliamente en instalaciones residenciales,
escenarios comerciales, fotovoltaicos y de carga de vehículos eléctricos.
2. Parámetros técnicos
| Estándar | GB/T 16917.1、GB/T 22794 / IEC/EN 61009-1、IEC/EN62423 |
| Polos | 1P+N (dos módulos, 36mm de ancho) |
| Tensión nominal de empleo | 230/240V |
| Corriente máxima de chasis | 63A |
| Corriente nominal | 6A,10A,16A,20A,25A, 32A,40A,50A,63A |
| Tensión nominal de aislamiento | 500V |
| Corriente residual de funcionamiento nominal | 10mA,30mA,50mA,100mA,300mA |
| Corriente residual nominal de no funcionamiento | 0.5mA |
| Frecuencia nominal | 50/60Hz |
| Tipo de protección diferencial | Tipo A, Tipo CA, Tipo B |
| Capacidad de cierre y corte residual nominal | 3000A |
| Tipo de disparo | Termomagnético |
| Tipo de disparo instantáneo | Tipo B, Tipo C, Tipo D |
| Capacidad última de corte | 10000A |
| Capacidad de corte de servicio | 7500A |
| Vida eléctrica - valor medio real | ≥3000 veces |
| Vida eléctrica - valor especificado por norma | 2000 veces |
| Vida mecánica - valor medio real | ≥4000 veces |
| Vida mecánica - valor especificado por norma | In≤25A 2000 veces; In>25A 1000 veces |
| Nivel de sobretensión | Ⅲ |
| Grado de contaminación | 3 |
| Grado de protección | IP40; Borne: IP20 |
| Capacidad de cableado | 1.0~16mm² |
| Par de apriete del cableado | 3N·m |
| Temperatura de operación | -25℃~70℃ |
| Temperatura de almacenamiento | -35℃~80℃ |
| Método de montaje | DIN35 |
| Altitud | ≤2000m |
| Dimensiones | 85mm*36mm*79mm |
| Peso | 0.19kg/unidad |
| Embalaje | 6 uds./caja, 10 cajas/cartón |
| Almacenamiento | El producto debe almacenarse en un almacén bien ventilado, con una humedad relativa no superior al 80 % y una temperatura ambiente de -3 °C a +80 °C. Además, debe evitarse la presencia de gases ácidos, alcalinos y corrosivos. |
3. Factor de reducción
| Tabla de factores de reducción por temperatura | ||||||||||
| Temperatura | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Factor de corriente nominal de empleo | 1.242 | 1.223 | 1.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Temperatura | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ | 60℃ | 65℃ | 70℃ |
| Factor de corriente nominal de empleo | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Tabla de factores de reducción por altitud | ||||
| Altitud (m) | 2000 | 3000 | 4000 | 5000 |
| Factor de corriente nominal de empleo | 1 | 0.96 | 0.91 | 0.86 |
| Factor de tensión nominal de empleo | 1 | 1 | 1 | 1 |
| Factor de tensión soportada a frecuencia industrial nominal | 1 | 0.9 | 0.82 | 0.71 |
| Factor de tensión soportada de impulso nominal | 1 | 0.9 | 0.82 | 0.71 |
| Factor de capacidad de corte última nominal y vida eléctrica | 1 | 0.82 | 0.7 | 0.6 |
| Tabla de factores de reducción de interruptores automáticos en miniatura para instalación en paralelo | |||||
| Número de interruptores automáticos miniatura | 1 | 2-3 | 4-5 | 6-8 | 9-10 |
| Coeficiente para In ≤ 25A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Coeficiente para 32A≤In≤63A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |

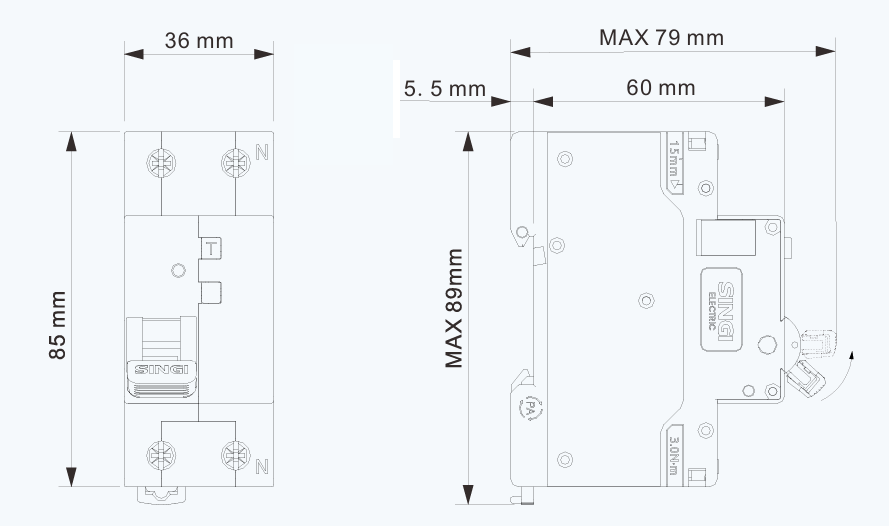

Dimensiones de instalación

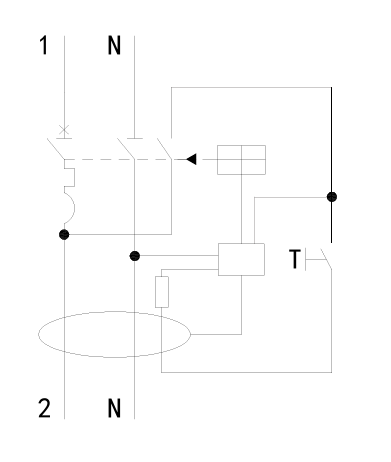

Diagrama de cableado
4. FAQ
5. Presentación de la empresa
6. Escenarios de aplicación del producto
