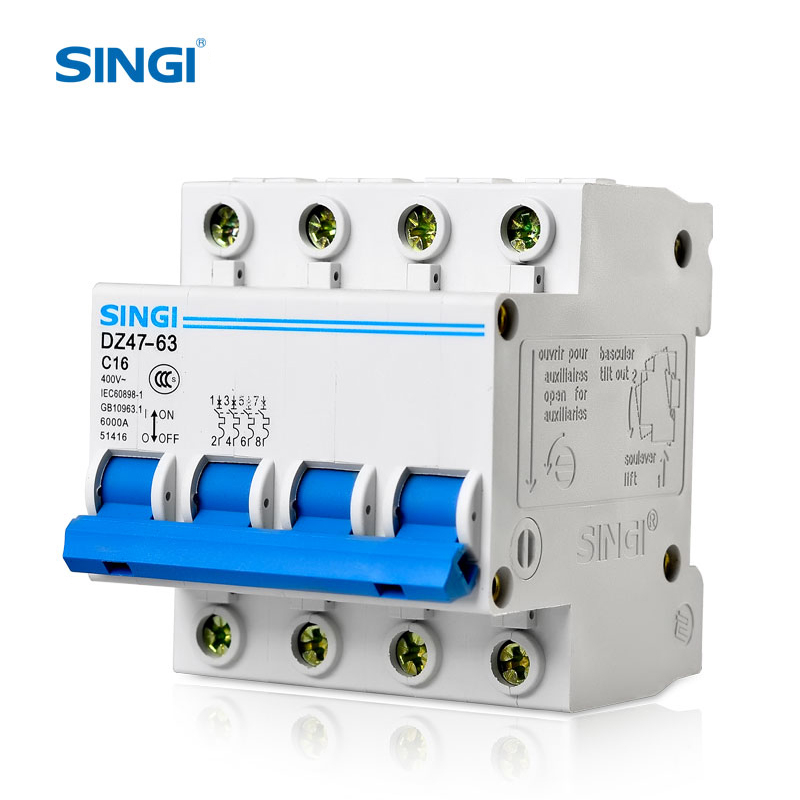

Interruptor automático en miniatura DZ47 (4,5KA)


Descripción del producto

El interruptor automático en miniatura de alto poder de corte DZ47-63 presenta una estructura avanzada, un funcionamiento fiable, una alta capacidad de corte y un aspecto elegante, y su carcasa y sus piezas están fabricadas con material resistente al impacto y con una fuerte característica ignífuga.

Es adecuado para sistemas de potencia de 50 o 60 Hz, Ue 400 V y menos, Ui 63 A y menos.

Se aplica principalmente en edificios de oficinas y viviendas, para iluminación, distribución de energía y protección contra sobrecargas y cortocircuitos de equipos. Normalmente también puede utilizarse para la conmutación no frecuente del sistema de potencia. Cumple las normas IEC 60898-1 y GB10963.1.

Parámetros	Especificaciones
Certificados	CE / CB / ISO9001 / CCC
Tensión nominal	230/400 V AC
Frecuencia	50/60 Hz
Corriente nominal	6, 10, 16, 20, 25, 32, 40, 50, 63 A
Polos	1/2/3/4 polos opcional
Vida mecánica	10,000 veces
Autoextinguible	Material de nailon PA66
Grado de protección	IP20
Funciones de protección	Protección contra sobrecarga/cortocircuito
Estándar	IEC 60898-1 / GB 10963.1
Temperatura de trabajo	de -5 °C a +40 ℃
Capacidad de corte (Icn)	4.5 kA
Tipo de protección	Protección de iluminación/motor opcional
Modo de instalación	Riel DIN de 35mm
Tamaño de chasis	63 A



Parámetros técnicos:



Observación:

1. Vida mecánica: 10.000 veces (cerrado-abierto).

2.Resistencia al calor: categoría 2 (temperatura 55°C, humedad relativa 95%).

3.el cableado es con borne y abrazadera, diámetro de cable: 25 mm^2.



Diagrama de la curva de disparo:



---

• Preguntas frecuentes (FAQ)








• P: ¿Cuál es la diferencia entre la curva C y la curva D del MCB DZ47-63?

  R: La curva C dispara entre 5 y 10 In, diseñada para iluminación y tomas residenciales con corriente de irrupción normal. La curva D dispara entre 10 y 14 In y se utiliza para motores, compresores y equipos con alta corriente de arranque, a fin de evitar falsos disparos.


• P: ¿Se puede usar el MCB DZ47-63 como interruptor de entrada principal doméstico?

  R: Sí. El DZ47-63 de 2P se utiliza ampliamente como interruptor principal en cuadros de distribución domésticos. Para acometidas trifásicas comerciales o industriales es adecuado el 3P/4P. Para una protección principal de servicio pesado, recomendamos nuestra serie MCCB.
• P: ¿Cuál es la diferencia entre los MCB de 1P, 2P, 3P y 4P y cuándo debo usar cada uno?

  R: 1P corta solo la fase (para iluminación). 2P corta fase + neutro (principal/tomas residenciales). 3P corta las tres fases (motores industriales). 4P corta las tres fases + neutro (acometida trifásica comercial).
• P: ¿Por qué es suficiente una capacidad de corte de 4,5 kA para el uso doméstico y comercial ligero?

  R: La mayoría de los sistemas de distribución de baja tensión tienen una corriente de cortocircuito inferior a 4,5 kA. 4,5 kA garantiza una interrupción segura del circuito sin daños, lo que resulta rentable y fiable para las aplicaciones diarias.
• P: ¿Cuál es la diferencia entre MCB y RCBO? ¿Puede el DZ47 sustituir al RCBO?

  R: El MCB DZ47 solo proporciona protección contra sobreintensidad/cortocircuito. El RCBO añade protección diferencial para evitar descargas eléctricas. El DZ47 no puede sustituir al RCBO en zonas húmedas ni en circuitos de tomas donde se exige protección diferencial.
• P: ¿Cuál es la vida útil del MCB DZ47-63?

  R: La vida mecánica es de 10.000 ciclos de maniobra. En condiciones normales de funcionamiento, la vida útil es de 8 a 12 años. Recomendamos la sustitución si se observa un calentamiento evidente, un mal funcionamiento o envejecimiento.

---

Perfil de la empresa

SINGI es un fabricante líder de MCB serie DZ47, aprovechando más de 31 años de experiencia productiva para ofrecer protección de circuitos de alta calidad. Nuestra línea DZ47 se produce en nuestras certificado ISO9001 instalación con montaje automatizado para garantizar la consistencia y la fiabilidad. Avalados por mayoristas de todo el mundo, los interruptores DZ47 de SINGI cuentan con CE, CB y CCC certificaciones, lo que los convierte en el referente de seguridad y valor en el mercado de la electricidad de baja tensión.

---

palabra clave: MCB ,interruptor automático miniatura, fabricante chino

Escenario de aplicación



1. Edificios residenciales y comerciales

Protección eléctrica residencial: En las viviendas residenciales ordinarias, los MCB se utilizan para proteger los circuitos de iluminación, tomacorrientes, aires acondicionados, calentadores de agua y otros aparatos. Si se produce un cortocircuito o una sobrecarga en un aparato, el MCB puede cortar la energía rápidamente, evitando el sobrecalentamiento y los incendios en los cables y garantizando la seguridad de las personas y los bienes.



Espacio comercial Protección: En espacios comerciales como edificios de oficinas, centros comerciales y hoteles, los MCB se utilizan para proteger los circuitos de diversos equipos de oficina, sistemas de iluminación y sistemas de aire acondicionado. Los MCB pueden prevenir rápidamente las sobrecargas y los cortocircuitos de circuito causados por fallos de los equipos o errores humanos, garantizando la seguridad de las personas y los bienes.



2. Sector industrial

Protección de equipos pequeños: en la producción industrial, muchas máquinas y equipos pequeños requieren MCB para la protección de circuitos. Por ejemplo, las máquinas-herramienta pequeñas y las herramientas eléctricas requieren MCB para evitar daños por corrientes anómalas durante el funcionamiento, prolongando así su vida útil.

Protección de circuitos de control: En los sistemas complejos de control industrial, los MCB se utilizan para proteger el funcionamiento normal de los circuitos de control. Garantizan que la energía se corte con prontitud en caso de fallo, evitando daños al sistema de control y asegurando así la estabilidad y la seguridad de todo el proceso industrial.



3. Sistemas de iluminación



Alumbrado público: en espacios de alumbrado público como alumbrado público, alumbrado de plazas y alumbrado de parques, se utilizan MCB para proteger los circuitos de iluminación. Los MCB pueden prevenir cortocircuitos y sobrecargas causado por fallos de las lámparas o por cableado envejecido, garantizando la fiabilidad de las lámparas y proporcionar un entorno nocturno seguro.



Iluminación interior de gran tamaño: los MCB también son importantes en los sistemas de iluminación interior de grandes edificios, como centros comerciales, estadios y salas de exposiciones. Protegen los circuitos de iluminación de forma estable, evitando fallos eléctricos que pueden producirse debido a un gran número de lámparas y a un cableado complejo, y garantizando el funcionamiento normal de la iluminación interior.



4. Sistema de distribución de energía de baja tensión

Componente central de las cajas de distribución: En los sistemas de distribución de energía de baja tensión, los MCB son elementos estándar en las cajas y armarios de distribución. Proporcionan protección y control independientes para cada circuito de derivación y pueden configurarse de forma flexible en función de la carga eléctrica real. Son clave para lograr una gestión inteligente de la distribución eléctrica y una protección integral del sistema.

Referencia de seguridad para el uso de energía temporal: Las obras de construcción, las actividades al aire libre y otros entornos de uso de energía temporal presentan entornos eléctricos complejos y numerosos riesgos potenciales de seguridad. Los MCB proporcionan una protección de seguridad esencial para estos equipos y líneas temporales, garantizando un funcionamiento correcto incluso en estos entornos complejos de uso de energía y minimizando los incidentes de seguridad eléctrica.
