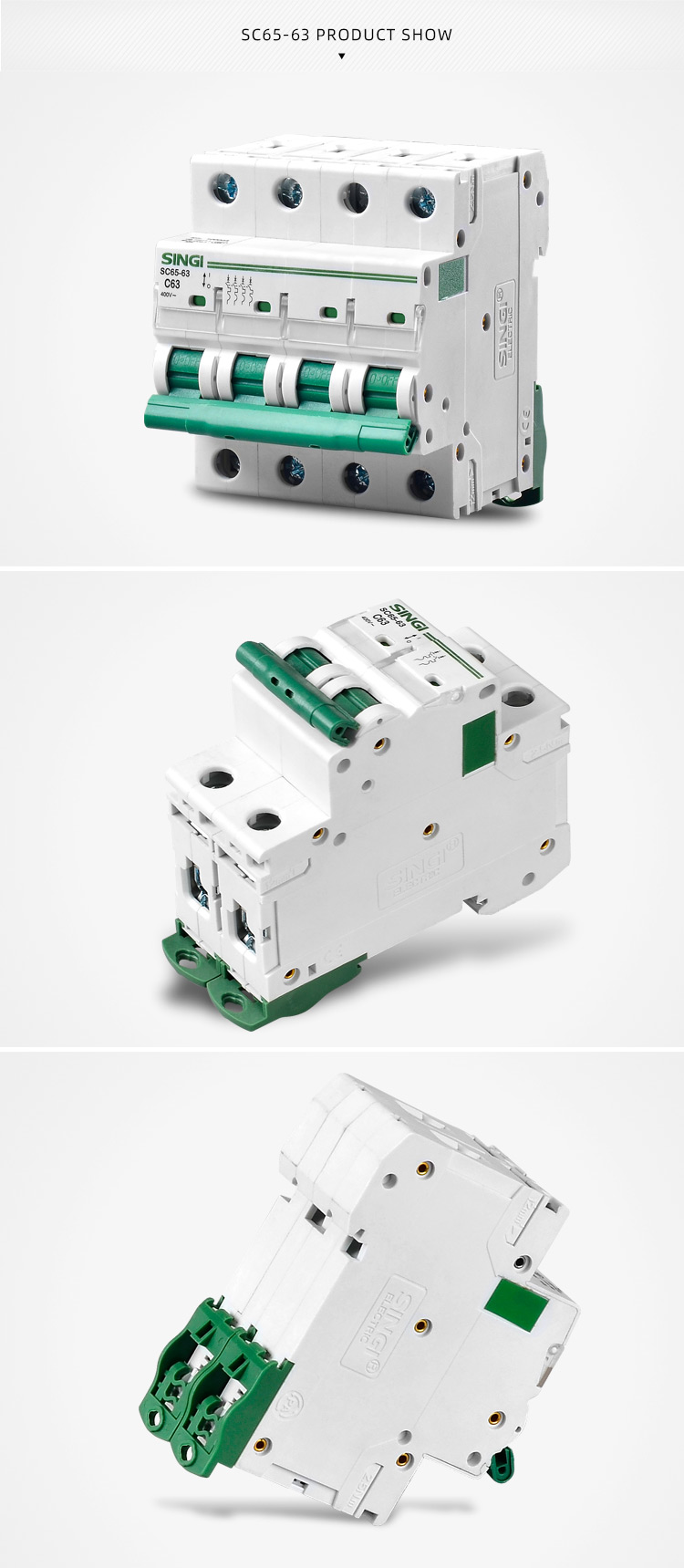

SC65-63 (10KA) MCB

Palabras clave: MCB; Miniatura interruptores automáticos

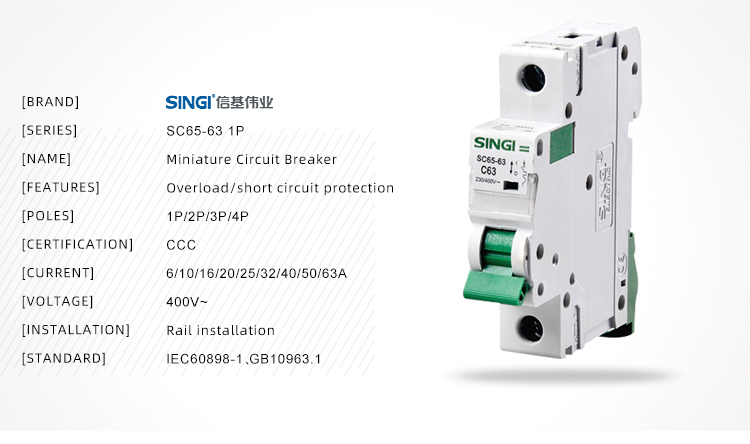

Parámetros clave:

· CE/CB/ISO9001/CCC certificates;
· Tensión nominal: 230/400VAC;
· frequency50/60Hz;
· Corriente nominal: 1,3,6,10,16,20,25,32,40,50,63A;

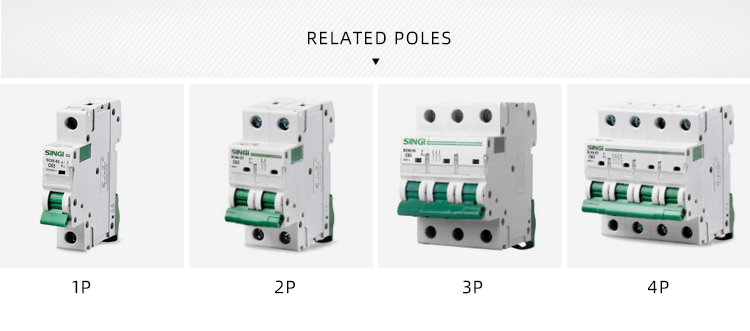

· 1/2/3/4 polos opcional;
· Vida mecánica:10,000 veces;
· Retardante de llama: material de nailon PA66;
· Grado de protección: IP20;
· Con protección contra sobrecarga/cortocircuito;
· Standard:IEC60898-1;GB10963.1
· Temperatura soportada55°C
· Capacidad de corte:10kA;
· Protección de iluminación/motor opcional

Aplicación

El interruptor automático en miniatura de alto poder de corte SC65-63 presenta una estructura avanzada, un funcionamiento fiable, una alta capacidad de corte y un aspecto elegante, y su carcasa y sus piezas están fabricadas con material resistente al impacto y con una fuerte característica ignífuga.

Es adecuado para sistemas de potencia de 50 o 60 Hz, Ue 400 V y menos, Ui 63 A y menos.

Se aplica principalmente en edificios de oficinas y viviendas, para iluminación, distribución de energía y protección contra sobrecargas y cortocircuitos de equipos. Normalmente también puede utilizarse para la conmutación no frecuente del sistema de potencia. Cumple las normas IEC60898 y GB10963.1.

Parámetros técnicos

Observación:

1. vida mecánica:10,000 veces (encendido-apagado)

2. Resistencia al calor: categoría 2 (temperatura 55°C, humedad relativa 95%).

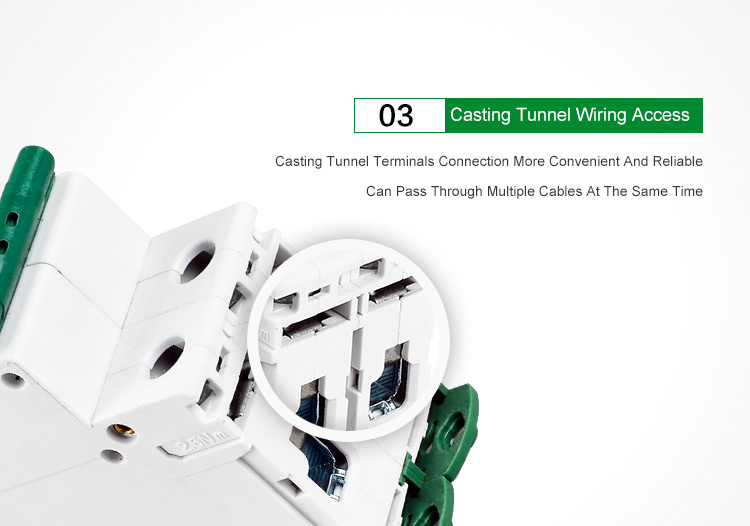

3. El cableado es con borne y abrazadera, diámetro de cable:25mm²

Diagrama de la curva de disparo
