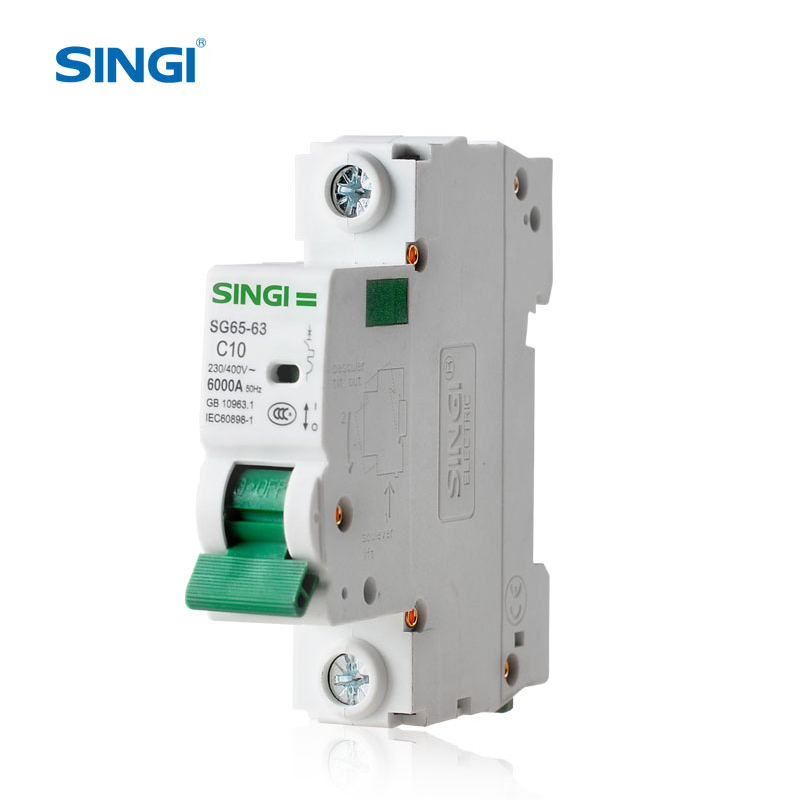

El DC SG65-63 es un interruptor automático en miniatura de CC de alto rendimiento con una capacidad de corte de 6kA, disponible en configuraciones 1P/2P/3P/4P y corriente nominal de 6A–63A. Proporciona una protección fiable frente a sobrecorriente y cortocircuito para sistemas de alimentación de CC en aplicaciones fotovoltaicas, de carga de vehículos eléctricos, de transporte ferroviario, marinas y de centrales eléctricas.

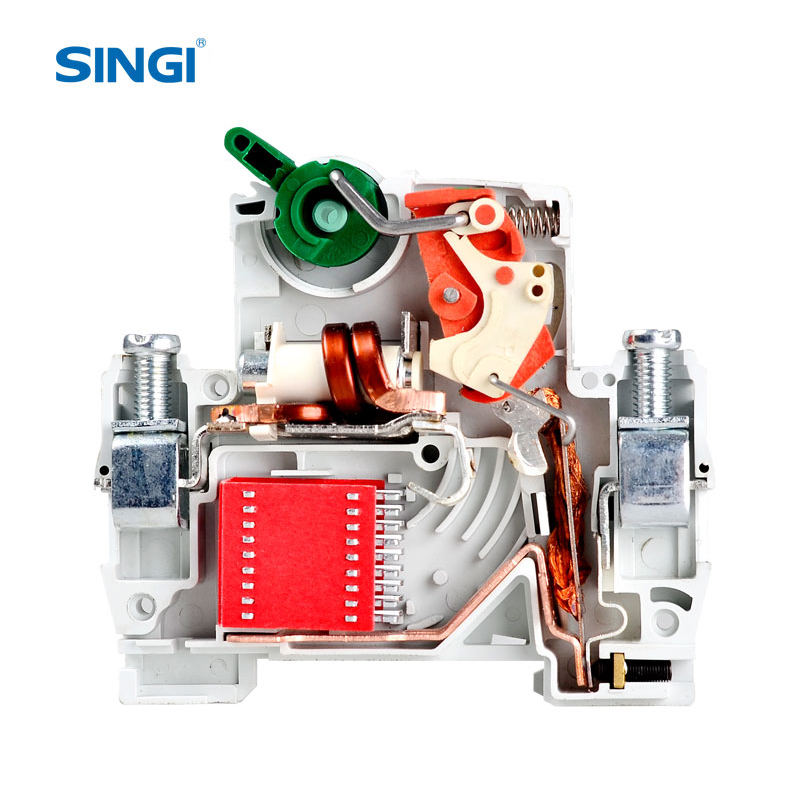

Características clave

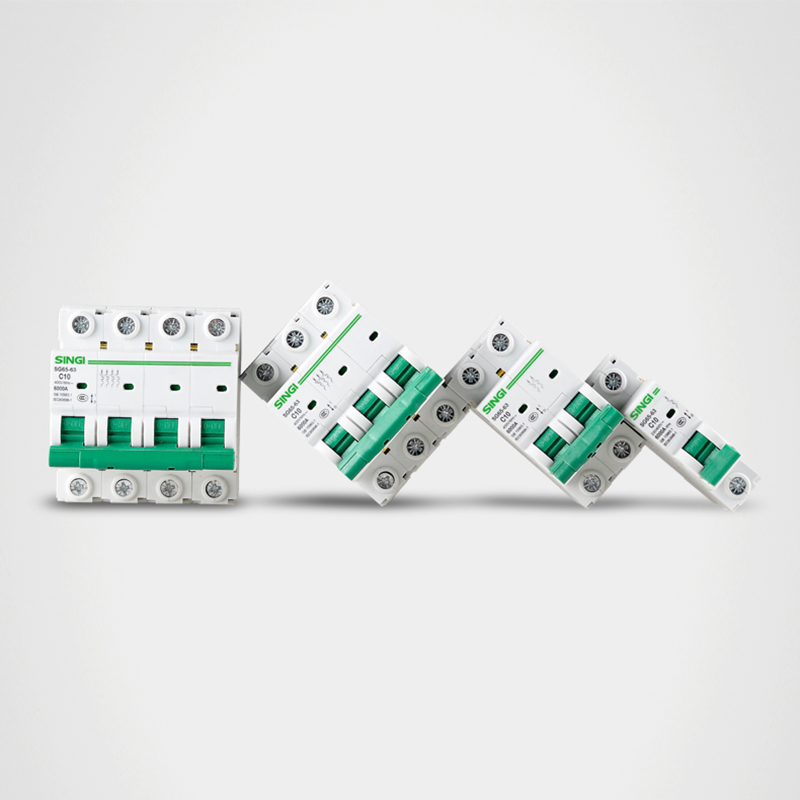

- Opciones de polos 1P / 2P / 3P / 4P
- Alta capacidad de corte de 6kA
- Tecnología de protección CC estable y madura
- Vida mecánica de hasta 20,000 veces
- Resistencia al calor: clase 2 (55°C, 95% de humedad)
- Cableado con borne y abrazadera, admite cable de hasta 25 mm²
- Adecuado para CC industrial, nueva energía y sistemas de transporte
- Compatible con OEM y ODM
- Base de producción de 20.000 ㎡ para suministro en masa

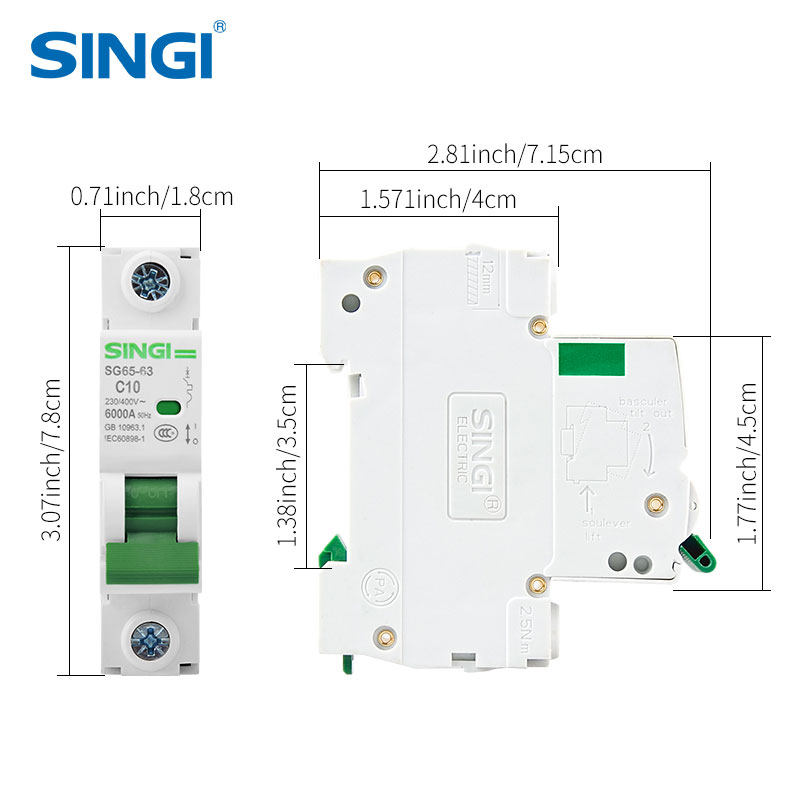

Parámetros técnicos
| Elemento | Especificación |
|---|
| Modelo | DC SG65-63 |
| Capacidad de corte | 6kA |
| Polos | 1P, 2P, 3P, 4P |
| Tensión nominal | 230V, 400V DC |
| Corriente nominal | 6A,10A,16A,20A,25A,32A,40A,50A,63A |
| Factor de potencia | 0.65~0.70 / 0.75~0.80 |
| Vida mecánica | 20,000 veces (apagado-encendido) |
| Resistencia al calor | Clase 2 (55°C, 95% HR) |
| Capacidad de cableado | Cable máx. 25mm² |
| Aplicación | Sistemas de energía CC, FV, carga de VE, ferrocarril, barcos, centrales eléctricas |
Observación:
1. Vida mecánica: 20.000 veces (cerrado-abierto)
2. Resistencia al calor: categoría 2 (temperatura 55°C, humedad relativa 95%).
3. El cableado es con borne y abrazadera, diámetro de cable: 25 mm2
Diagrama de la curva de disparo
Corriente de prueba(A) | Corriente nominal(A) | Tiempo solicitado | Resultado | Estación de arranque | Observación |
1.13In | all | t>=1h | No dispara | Frío |
|
1.45In | Todos | T<1h | dispara | calentamiento | La corriente alcanza el valor solicitado de forma estable en 5 s |
2.55In | In<=32A | 1s | dispara | Frío | Contacto auxiliar cerrado, alimentación activada |
2.55In | In>32A | 1s | dispara | Frío | Contacto auxiliar cerrado, alimentación activada |
3In(Bmodo) | Todos | t>=0.1s | No dispara | Frío | Contacto auxiliar cerrado, alimentación activada |
5In(Bmodo) | Todos | T<0.1s | dispara | Frío | Contacto auxiliar cerrado, alimentación activada |
5In(Cmode) | Todos | t>=0.1s | No dispara | Frío | Contacto auxiliar cerrado, alimentación activada |
10In(Cmode) | Todos | T<0.1s | disparo | Frío | Contacto auxiliar cerrado, alimentación activada |
10(Dmode) | Todos | t>=0.1s | No dispara | Frío | Contacto auxiliar cerrado, alimentación activada |
14In(Dmode) | Todos | T<0.1s | dispara | Frío | Contacto auxiliar cerrado, alimentación activada
|
FAQ
P: ¿Por qué debo usar un MCB de CC dedicado en lugar de un MCB de CA en sistemas FV o VE?R: La corriente continua no tiene punto de cruce por cero, lo que hace mucho más difícil extinguir los arcos que en CA. Los MCB de CA ordinarios no pueden cortar de forma segura los arcos de CC, lo que puede provocar quemaduras, incendios o explosiones. El SG65-63 de CC utiliza un sistema de extinción de arco especialmente diseñado para una protección estable en CC.
P: ¿Cuál es la diferencia entre las curvas de disparo B, C y D de este MCB de CC?R: La curva B dispara entre 3–5 In para cargas electrónicas sensibles. La curva C dispara entre 5–10 In para iluminación y potencia generales. La curva D dispara entre 10–14 In para cargas de alta irrupción como motores, compresores y módulos de carga de vehículos eléctricos.
P: ¿Por qué es importante una capacidad de corte de 6kA en sistemas de energía CC?R: Una capacidad de corte de 6 kA garantiza que el MCB pueda cortar de forma segura la corriente de cortocircuito en conjuntos fotovoltaicos, sistemas de baterías y puntos de carga de vehículos eléctricos sin dañarse. Garantiza la seguridad del sistema en condiciones de falta extremas.
P: ¿Se puede usar este MCB CC tanto en circuitos CC positivos como negativos?R: Sí. La estructura y el diseño de extinción de arco admiten ambas polaridades, lo que hace que se utilice ampliamente en paquetes de baterías, cajas de combinación fotovoltaicas y sistemas de alimentación de CC bidireccionales.
P: ¿Qué hace que este MCB sea adecuado para ferrocarril y energía naval?R: Presenta una gran resistencia al calor (Clase 2, 55 °C, 95 % de humedad), una elevada vida mecánica (20 000 ciclos) y un rendimiento estable en entornos adversos de vibración y humedad típicos del transporte.
P: ¿Cómo mejora la capacidad de cableado de 25 mm² la aplicación en campo?R: La gran capacidad de cableado admite cables gruesos utilizados en sistemas de CC de alta potencia (fotovoltaica, almacenamiento de energía, carga de vehículos eléctricos), reduciendo la generación de calor, garantizando la capacidad de conducción de corriente y mejorando la fiabilidad a largo plazo.
Presentación de la empresa
Zhejiang Singi Electrical LLC
SINGI es un fabricante profesional de componentes eléctricos de baja tensión y de CC con una base de producción de 20 000 m². Estamos especializados en interruptores automáticos de CC, MCB, RCBO, AFDD y dispositivos de protección fotovoltaica. Con una tecnología de I+D y producción madura y estable, ofrecemos producción en serie y servicios de OEM y ODM. Nuestros productos se utilizan ampliamente en los sectores de nuevas energías, industrial, comercial, transporte y marino de todo el mundo.
Escenarios de aplicación
- Sistemas fotovoltaicos (FV): Cajas de combinación CC, protección de entrada del inversor
- Cargadores de vehículos eléctricos: Protección de circuitos CC
- Sistemas de transporte ferroviario: alimentación CC de trenes
- Sistemas de potencia naval: distribución CC marina
- Alimentación CC industrial: paquetes de baterías, sistemas de almacenamiento de energía
- Centrales eléctricas y energía de respaldo: Protección de cargas CC
- Sistemas de automatización y propulsión: circuitos de control CC
