Aplicación

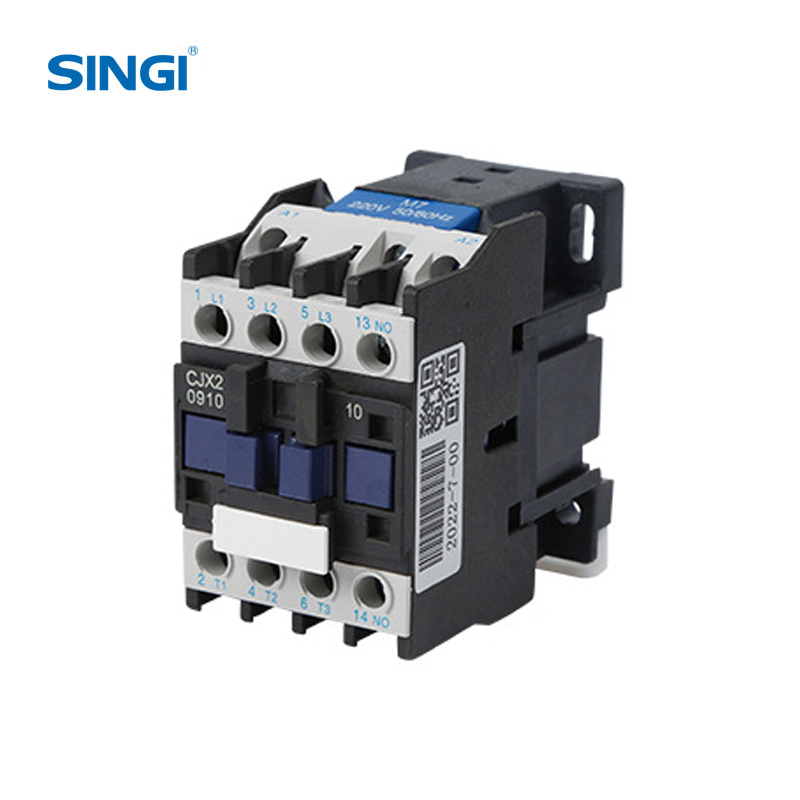

El contactor de CA de la serie CJX2 es adecuado para su uso en circuitos de hasta una tensión nominal de 660V, CA 50 o 60Hz, y una corriente nominal de hasta 95A, para el cierre, la apertura, el arranque frecuente y el control de motores de CA. Combinado con el bloque de contactos auxiliares, el dispositivo de retardo de tiempo y el dispositivo de enclavamiento mecánico, etc., se convierte en contactor con retardo, contactor reversible y arrancador estrella-triángulo; y con el relé térmico puede combinarse formando el arrancador electromagnético.
Parámetros técnicos
| Tipo | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 |
| Corriente nominal(A) | 380/400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 |
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 |
| Corriente térmica convencional al aire (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 |
| Tensión de aislamiento nominal(V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| Potencia de motor de jaula de ardilla trifásico controlado (AC-3) kW | 220/230 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
| 660/690 | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 |
| Frecuencia de operación(veces/h) | Vida eléctrica | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Vida mecánica | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| Vida eléctrica | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 |
| Vida mecánica (10 mil veces) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 |
| Equipado con fusible tipo | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
| Extremo frío | Cordón de punta no predictiva
Cordón de punta predictiva
Fin no predictivo | Radical | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| mm² | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1.5/4
1.5/6
1.5/6 | 1.5/4
1.5/4
1.5/6 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 10/35
10/35
10/35 | 6/16
6/16
6/16 | 10/35
10/35
10/35 | 6/16
6/16
6/16 |
| AC | 50Hz | Tensión de cierre(V) | 70 | 70 | 70 | 110 | 110 | 200 | 200 | 200 | 200 | 200 |
| Bobina | Tensión de mantenimiento(V) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 |
| Potencia | Potencia(W) | 1.8-2.7 | 1.8-2.7 | 3-4 | 3-4 | 3-4 | 6-10 | 6-10 | 6-10 | 6-10 | 6-10 |
| Rango de acción | Tensión de cierre: 85%Us-110%Us; tensión de apertura: 20%Us-75%Us |
|
|
|
|
|
|
|
|
|
|
|
|
| Parámetros básicos del contacto auxiliar | AC-15:le:0.95A 380V/400V DC-13:le:0.15A 220V/250V Ith:10A |
|
|
|
|
|
|
|
|
|
|
|
|
Condiciones de trabajo e instalación
| Condición | Especificación |
|---|
| Temperatura ambiente | -5℃ ~ +40℃ (24h average ≤35℃) |
| Altitud máxima | ≤2000m |
| Humedad relativa | ≤50 % a +40 ℃; admite valores superiores a temperaturas más bajas (se requiere protección contra la condensación) |
| Grado de contaminación | 3 |
| Categoría de montaje | III |
| Inclinación de montaje | ≤±5° (plano vertical) |
| Resistencia a impactos | Sin choques/vibraciones significativos en el lugar de instalación |
| Rango de acción de la bobina | Cierre: 85%-110% Us; Apertura: 20%-75% Us |
| Contacto auxiliar (AC-15) | Ie=0.95A @ 380V; Ith=10A |
Escenarios de aplicación del producto
Control industrial de motores CA: Arranque/parada frecuentes de motores trifásicos de jaula de ardilla en fábricas, talleres y líneas de producción (por ejemplo, bombas, ventiladores, transportadores).
- Sistemas de distribución de baja tensión: Cierre/apertura de circuitos de alimentación de CA de 50/60 Hz de hasta 660 V en armarios de distribución comerciales e industriales.
- Sistemas de automatización: Integración con PLC, dispositivos de retardo de tiempo y bloques de contactos auxiliares para el control automatizado de motores en fábricas inteligentes y automatización de edificios.
- Arrancadores estrella-triángulo: Combinación con accesorios del contactor para formar arrancadores estrella-triángulo destinados al arranque suave de motores grandes (reducción de la corriente de irrupción).
- Conjuntos de arrancadores electromagnéticos: Emparejamiento con relés térmicos de sobrecarga para la protección de motores frente a sobrecargas/cortocircuitos en equipos industriales.
- Equipos comerciales y residenciales: Control de cargas de CA de servicio pesado (por ejemplo, compresores de aire, bombas de agua) en edificios comerciales y grandes complejos residenciales.

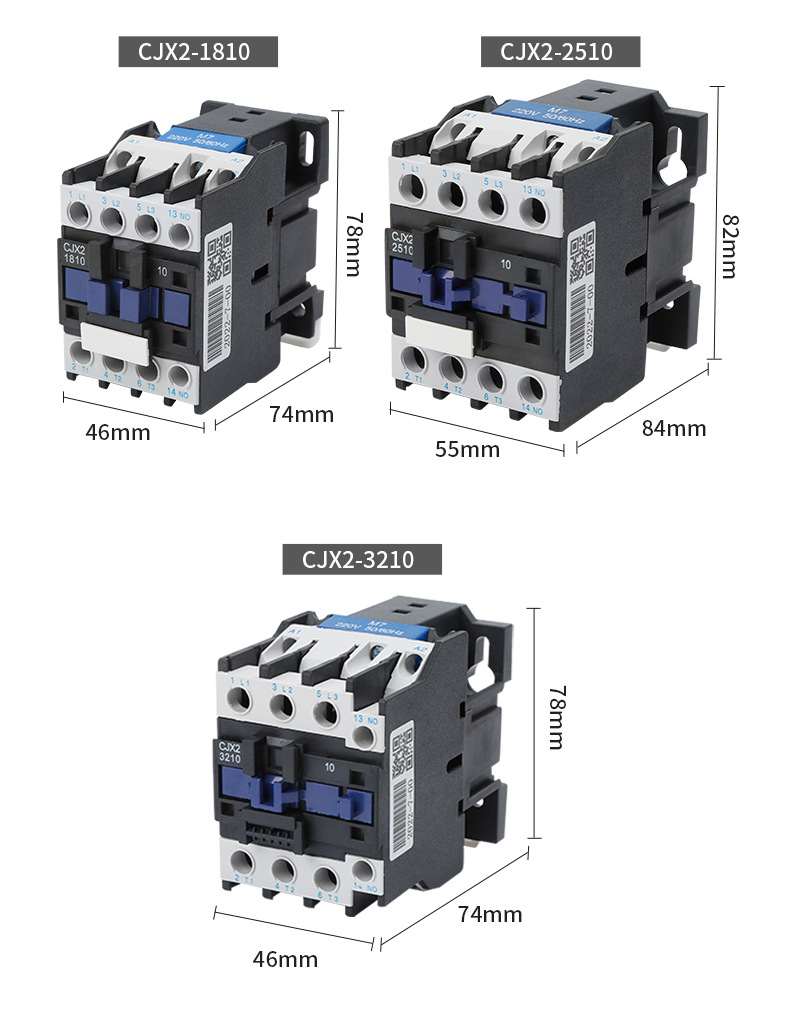

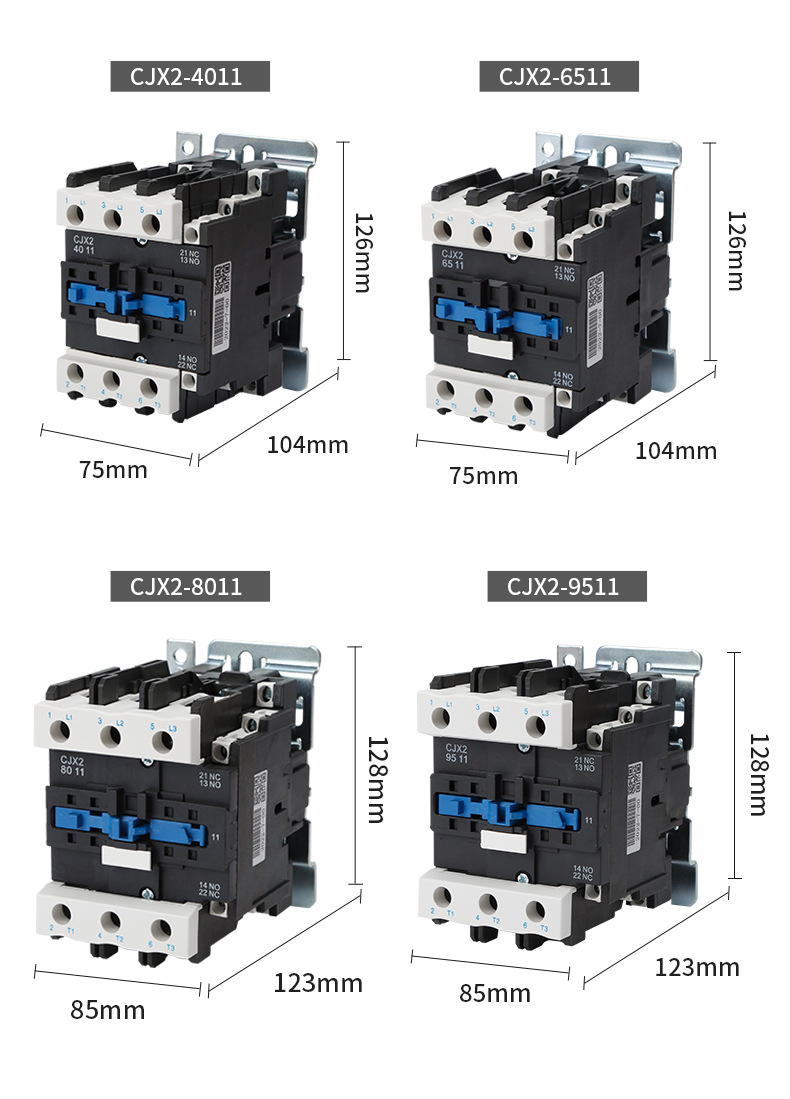

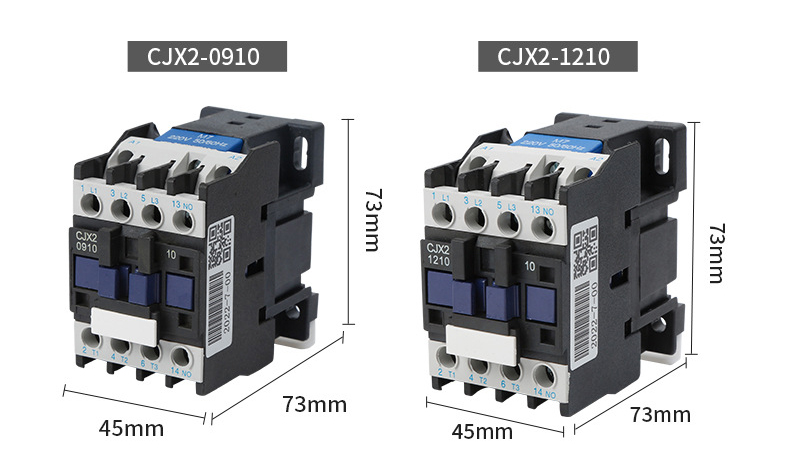

Tamaño del producto
Preguntas frecuentes (FAQ)
P: ¿Cuál es la diferencia entre las categorías de servicio AC-3 y AC-4 del contactor de CA de la serie CJX2 y cómo seleccionarlas?
R: AC-3 es la categoría estándar para el control de motores de jaula de ardilla, diseñada para el arranque, el funcionamiento y la parada normales de motores sin una corriente de irrupción significativa durante el funcionamiento; esta es la selección más común para el control general de motores (por ejemplo, ventiladores, bombas). AC-4 es para arranque de motor de servicio pesado y inversión/frenado, que soporta una elevada corriente de irrupción y un funcionamiento inverso frecuente (por ejemplo, polipastos, transportadores con parada/inversión rápidas). La serie CJX2 admite ambas categorías, con una intensidad asignada AC-4 inferior a la AC-3 para el mismo modelo debido a la mayor solicitación de carga.
P: ¿Por qué la serie CJX2 tiene distintas duraciones eléctricas/mecánicas para modelos diferentes?
R: La vida eléctrica viene determinada por la erosión del arco durante el cierre y la apertura de los contactos, y la vida mecánica, por el desgaste de los componentes mecánicos (por ejemplo, resortes, inducidos). Los modelos más pequeños (CJX2-09/12/18) tienen una vida eléctrica y mecánica mayor (1000 mil ciclos mecánicos, 100 mil ciclos eléctricos en AC-3) porque soportan corrientes más bajas y una menor erosión del arco. Los modelos más grandes (CJX2-80/95) tienen valores de vida más bajos (600 mil ciclos mecánicos, 60 mil ciclos eléctricos en AC-3) debido a cargas de corriente más elevadas, una erosión del arco más severa y una mayor solicitación mecánica durante el funcionamiento; este diseño se ajusta a la norma IEC 60947-4-1 para una durabilidad óptima en función de la carga.
P: ¿Cómo se combina la serie CJX2 con otros componentes para lograr funciones ampliadas de protección del motor?
R: El contactor CJX2 forma un arrancador electromagnético completo cuando se combina con un relé térmico de sobrecarga, este conjunto proporciona un control básico del motor (marcha/parada) además de protección de sobrecarga (el relé térmico dispara ante una corriente de motor excesiva para evitar el sobrecalentamiento). La adición de bloques de contactos auxiliares permite el enclavamiento de circuitos (evitando el funcionamiento inverso) y la realimentación de señales (por ejemplo, el estado de marcha del motor). Su combinación con dispositivos de retardo de tiempo da lugar a un contactor con retardo para el arranque secuencial de motores (por ejemplo, arranque suave estrella-triángulo para motores grandes, a fin de reducir la corriente de irrupción de la red).
P: ¿Qué factores deben considerarse al seleccionar un modelo CJX2 para un motor de CA de 380 V?
R: Los criterios de selección fundamentales son la potencia nominal del motor (kW) y la categoría de empleo (AC-3/AC-4) a 380V. Para el funcionamiento continuo normal (AC-3), elija un modelo cuya potencia nominal de motor controlado sea igual o superior a la potencia nominal del motor (por ejemplo, CJX2-25 para un motor de 11kW a 380V). Para el funcionamiento severo o de inversión frecuente (AC-4), suba a un modelo mayor para soportar la mayor corriente de irrupción (por ejemplo, CJX2-40 para un motor de 18,5kW en AC-4). Entre los factores adicionales figuran la temperatura ambiente (reducir la capacidad en caso de temperaturas elevadas) y la altitud de montaje (reducir la capacidad por encima de 2000m).
P: ¿Cuál es la importancia del rango de acción de la tensión de bobina (85 %-110 % Us) para la serie CJX2?
R: El rango de tensión de cierre del 85%-110% Us garantiza que el contactor pueda cierre fiable incluso con pequeñas fluctuaciones de la tensión de red (un problema común en las redes eléctricas industriales), evitando que el motor no arranque por baja tensión. El rango de tensión de apertura del 20 %-75 % Us garantiza que el contactor solo se abre cuando la tensión de red cae significativamente, evitando paradas accidentales del motor por pequeñas caídas de tensión temporales. Este diseño de la bobina mejora la estabilidad y la fiabilidad del contactor en entornos adversos de red eléctrica industrial.
