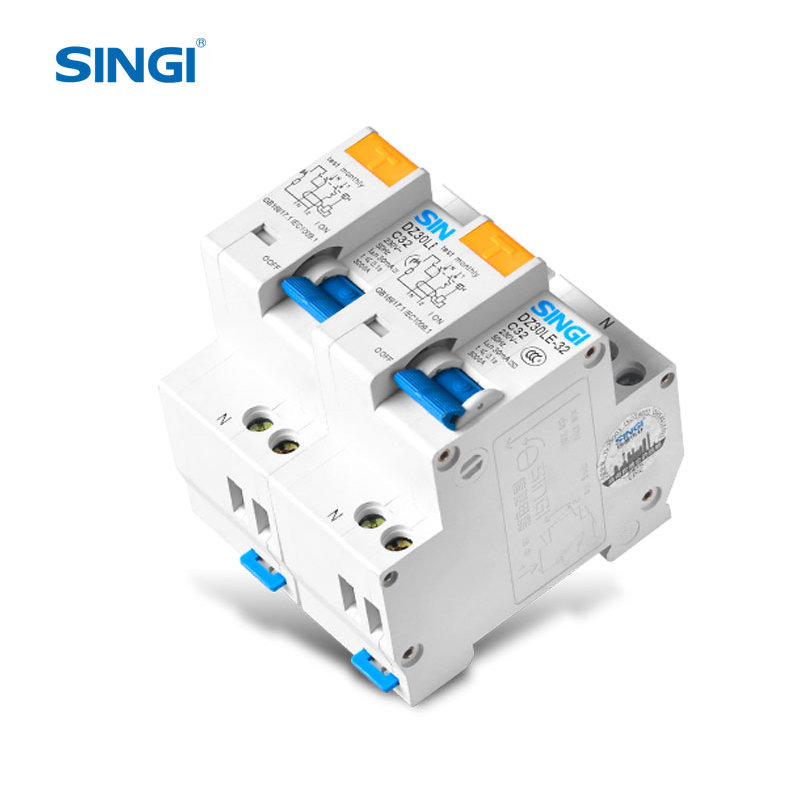

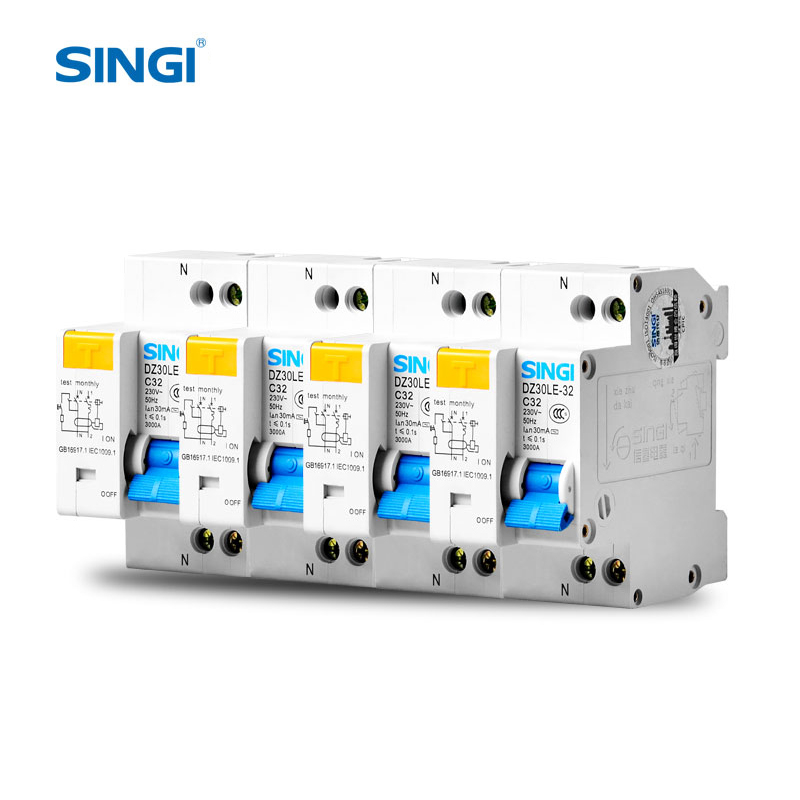

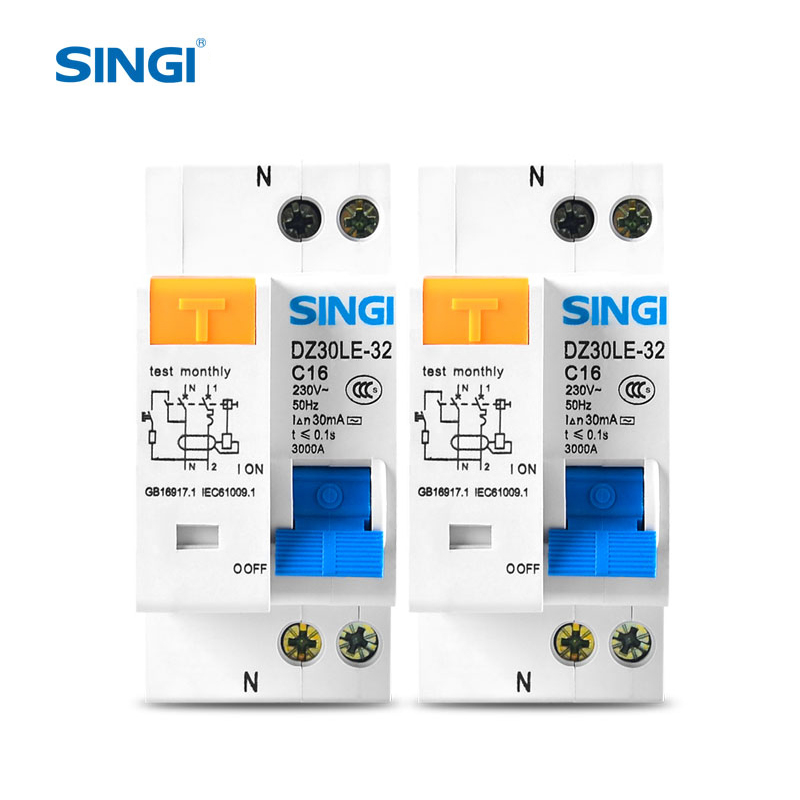

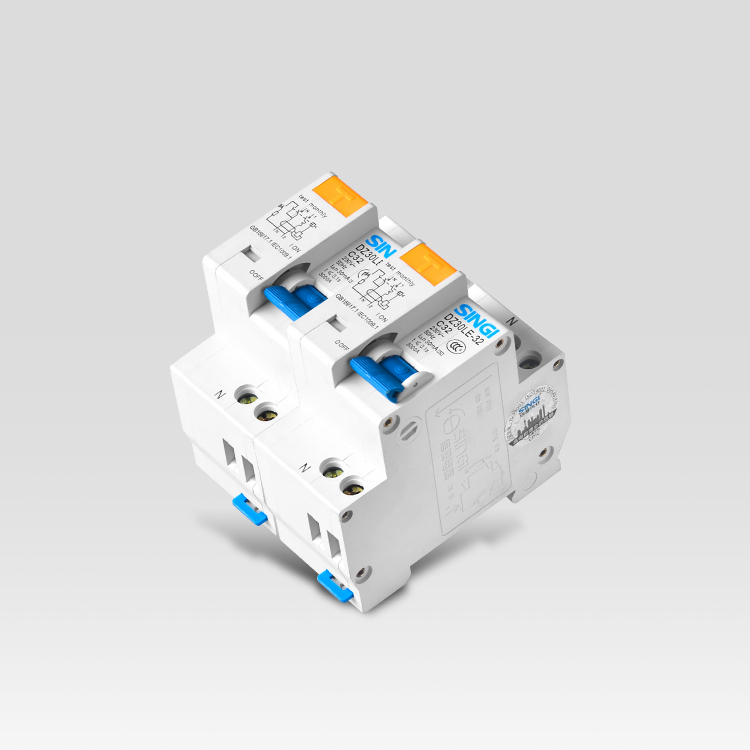

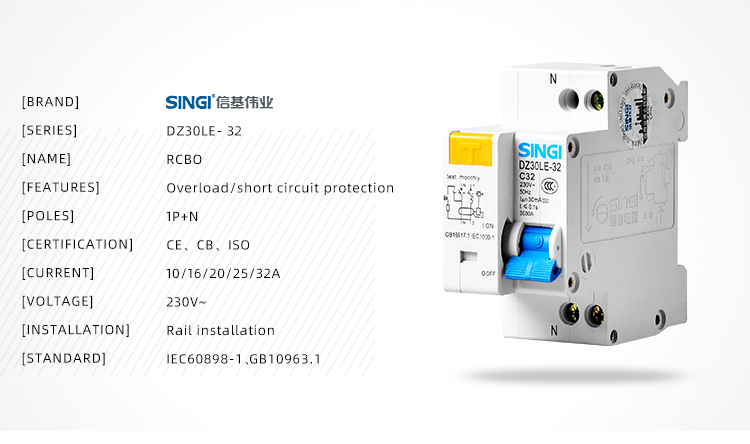

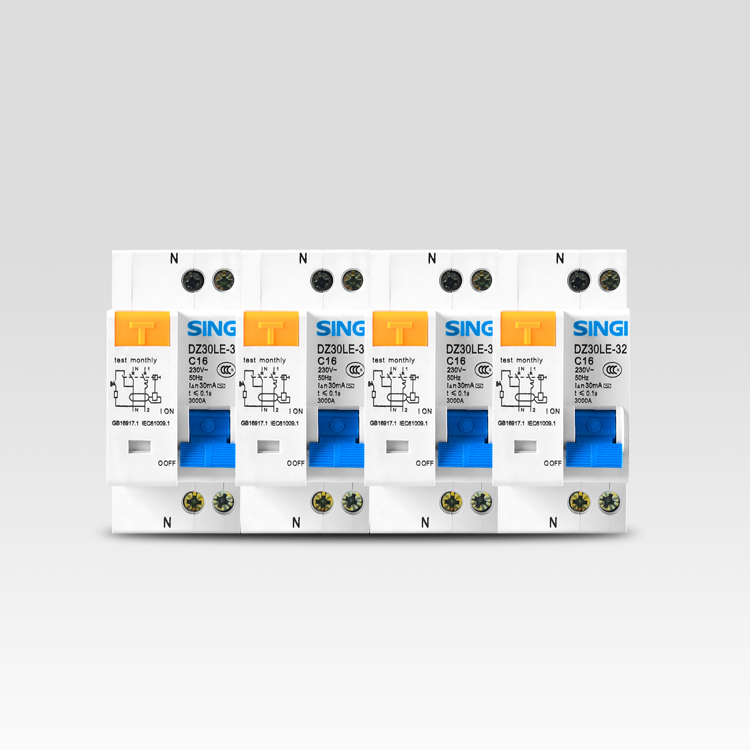

RCBO DZ30LE-32, interruptor automático diferencial con protección contra sobrecorriente

Estado:

Núm.:



Consultar Añadir a la cesta

Parámetros del producto

APPLICATION
El interruptor automático en miniatura de la serie DZ30-32 (línea de fase + fuga de neutro) es adecuado para el circuito residual monofásico de 50/60 Hz, con tensión nominal de 230 V, como protección contra fugas de corriente y para proteger el circuito eléctrico civil frente a sobrecargas y cortocircuitos, y presenta las características de volumen reducido y alta capacidad de corte. El conductor de neutro/fase se corta al mismo tiempo, e incluso si el cable está conectado al revés, mantiene la protección contra fugas de corriente. El producto cumple las normas IEC1009.1, GB16917.1, etc.

TECHNICAL PARAMETER

Modelo	Tensión nominal(V)	Polo	Corriente nominal a nivel de carcasa(A)	Corriente nominal In(A)	Corriente residual de corte nominal (mA)	Corriente residual de no corte nominal (mA)	Tiempo de corte de la corriente residual nominal (s)	Capacidad de corte (A)	Valor de corte de sobretensión(V)
DZ30LE-32	230	1P+N	32A	6,10,16,20,25,32	30	15	≤0.1	3000	/
DZ30LE-32G									280V±5V

TRIPPING CHARACTERISTICS

Corriente de prueba (A)	Tensión nominal(V)	Solicitado tiempo	Resultado	Estación de arranque	Observación
1.13In	Todos	t≥1h	No dispara	Frío
1.45In	Todos	t<1h	dispara	Calentamiento	La corriente alcanza el valor solicitado de forma estable en 5 s
2.55In	Todos	Is	dispara	Frío	Contacto auxiliar cerrado, alimentación activada
5In	Todos	t≥0.1S	No dispara	Frío	Contacto auxiliar cerrado, alimentación activada
10In	Todos	t<0.1S	dispara	Frío	Contacto auxiliar cerrado, alimentación activada

TYPE MEANING

BREAKING CHARACTERSTIC CURVE

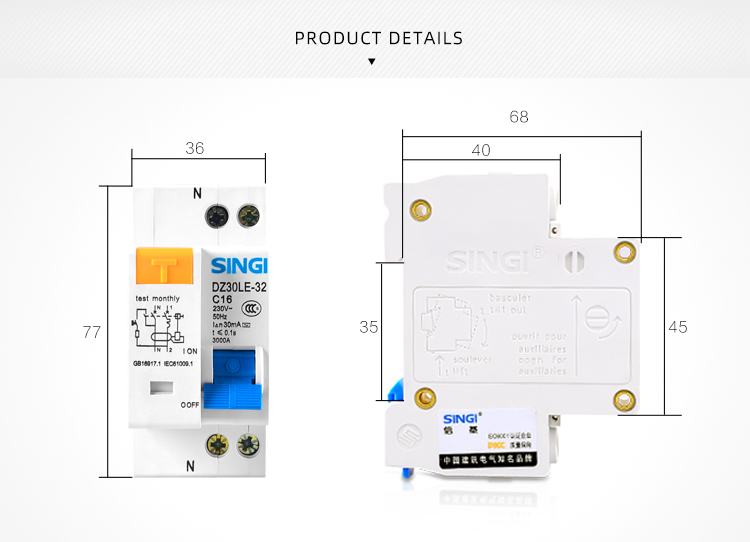

DEMENSION

Directrices de aplicación:
1. Pulse el botón de prueba una vez al mes y compruebe el dispositivo de protección diferencial.
2. Cuando actúa el dispositivo de protección diferencial, se ilumina la indicación roja en la parte frontal del aparato.
3. Al reenganchar el interruptor automático, el dispositivo de protección se rearma automáticamente.
