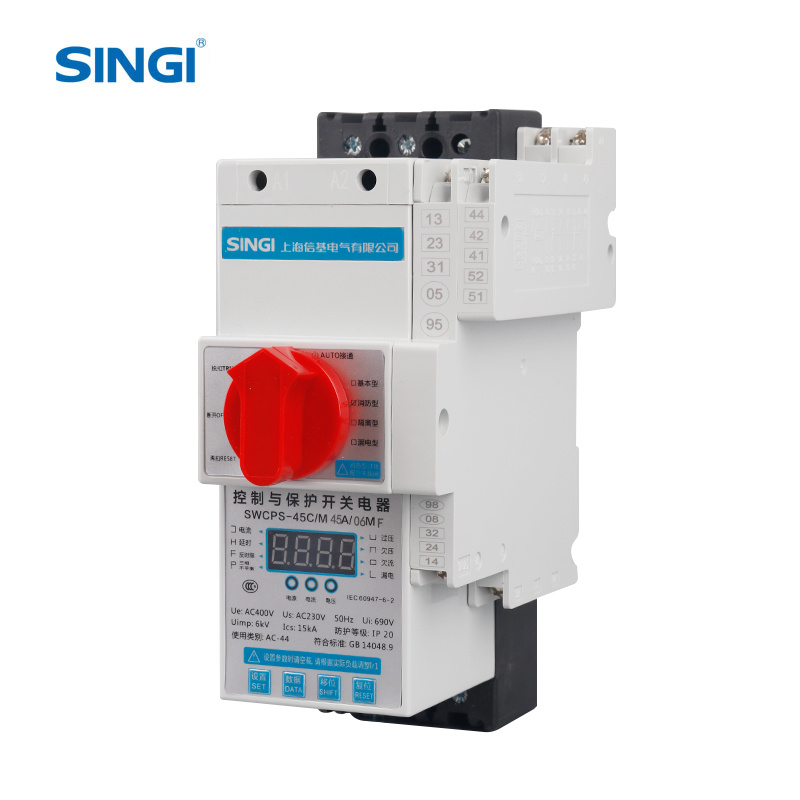

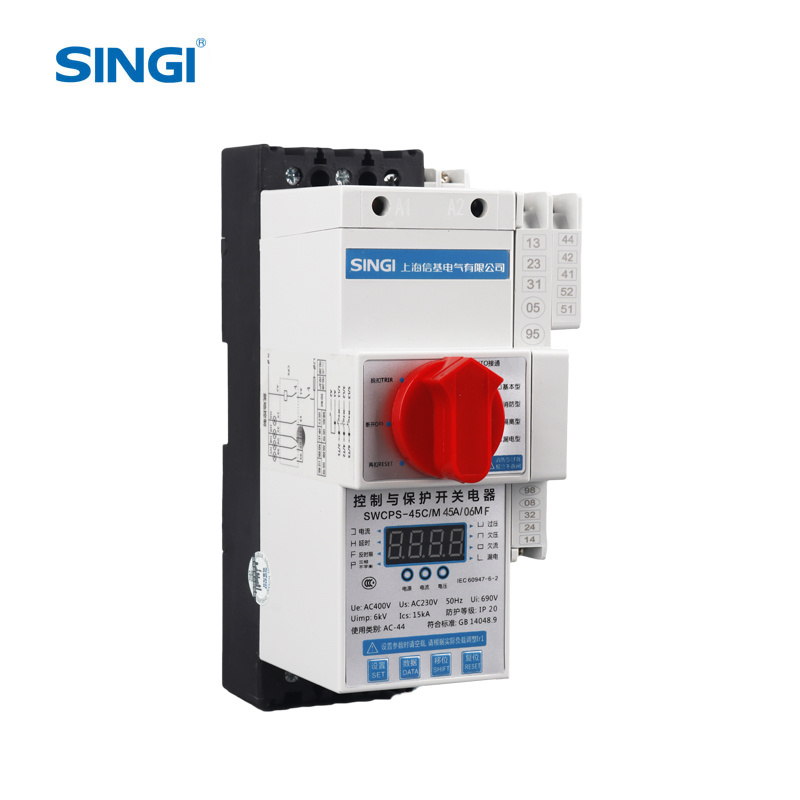

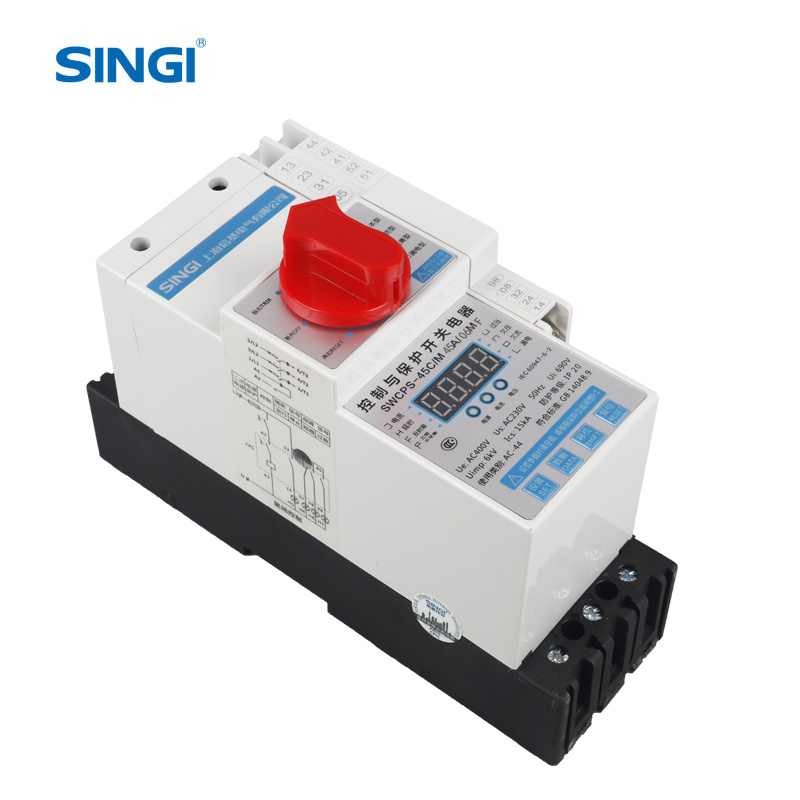

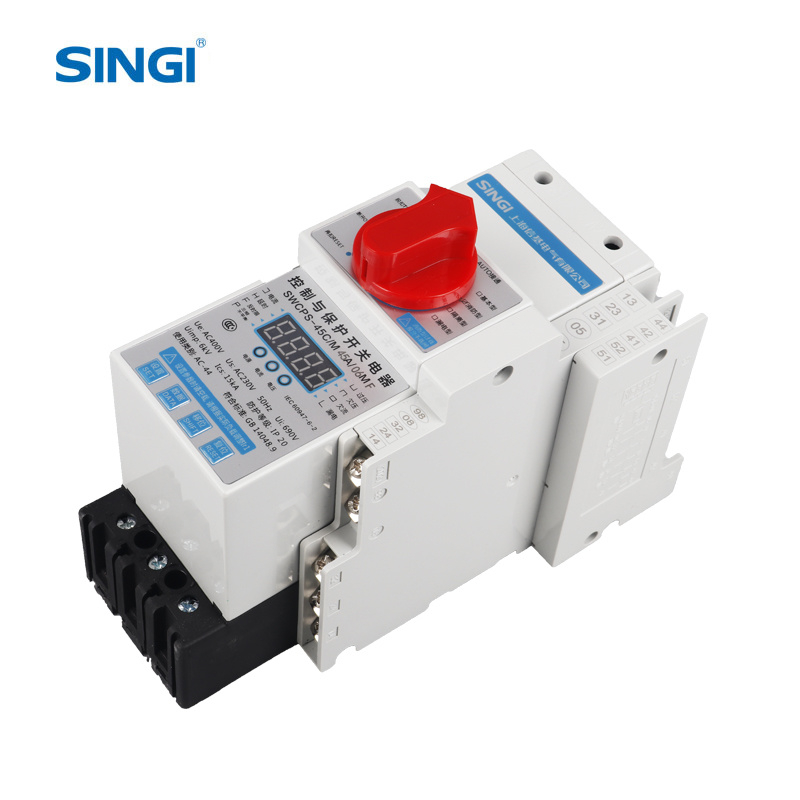

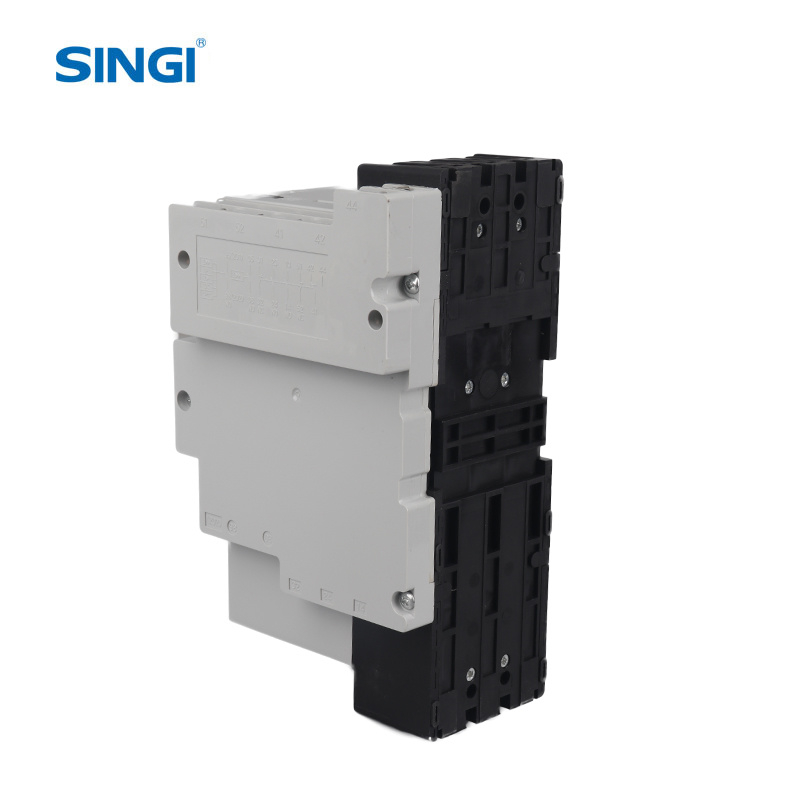

SWCPS ATS

APPLICATIONr

El interruptor de control y protección de la serie SWCPS es adecuado para el sistema de distribución de energía de CA 50 Hz (60 Hz), tensión nominal 690 V y corriente nominal de 0,16 a 100 A. Apto para conectar, soportar y cortar la corriente en condiciones normales o no habituales.

Condiciones ambientales de uso:

Altitud: no superior a 2000m.

Temperatura ambiente: no superior a +40 °C, no inferior a -15°C

Soporta el aire húmedo.

Sin riesgo de incendio ni explosión, suciedad grave, corrosión química, así como lugares con vibraciones intensas.

Sin lluvia ni nieve.

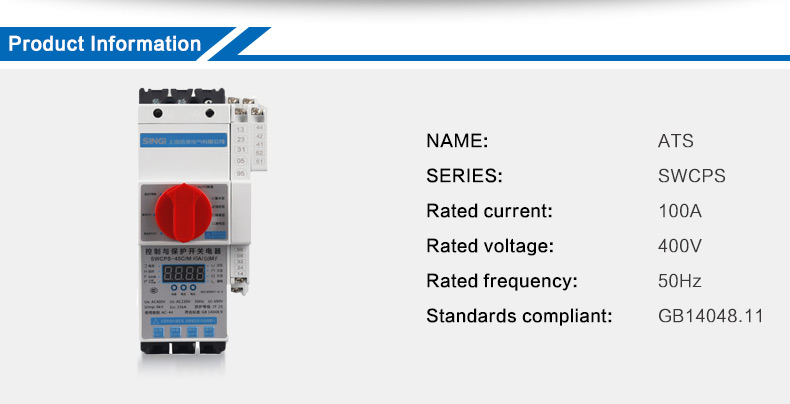

MAIN PARAMETERS

PARAMETERS

Protección de retardo largo por sobrecarga: el usuario puede configurarla él mismo; el valor predeterminado es Ir1=1,5 Ie, tiempo de corte <10 s;

Protección de retardo corto por cortocircuito Ir2=6-12 Ie; el valor predeterminado para motor es Ir2=12 Ie, e Ir2=6 Ie para distribución de energía;

Protección instantánea por cortocircuito: Ir3=8-16 Ie; el valor predeterminado Ir3=14 Ie±20 %, tiempo de corte <=0,2 s;

Protección con retardo al arrancar: durante el arranque, el interruptor solo protege el equipo contra pérdida de fase, sobre/subtensión, cortocircuito, corriente de fuga y desequilibrio trifásico, con un tiempo de corte <=5 s;

Protección de sobretensión: cuando la tensión de servicio supera el valor predeterminado, el tiempo de corte <=10 s;

Protección de subtensión: cuando la tensión de servicio está por debajo del valor predeterminado, el tiempo de corte <=10 s;

Protección de pérdida de fase: cuando se pierde cualquiera de las fases, el tiempo de corte es <=3 s;

Protección de desequilibrio trifásico: cuando la diferencia de corriente entre fases es del 20–80 % (predeterminado 60 %), el tiempo de corte <=10 s;

Protección de subintensidad: cuando la corriente de servicio está por debajo de la corriente predeterminada, el corte <=30 s;

Protección de corriente de fuga: cuando la corriente de fuga supera el valor ajustado, el tiempo de corte <=0,2 s;
