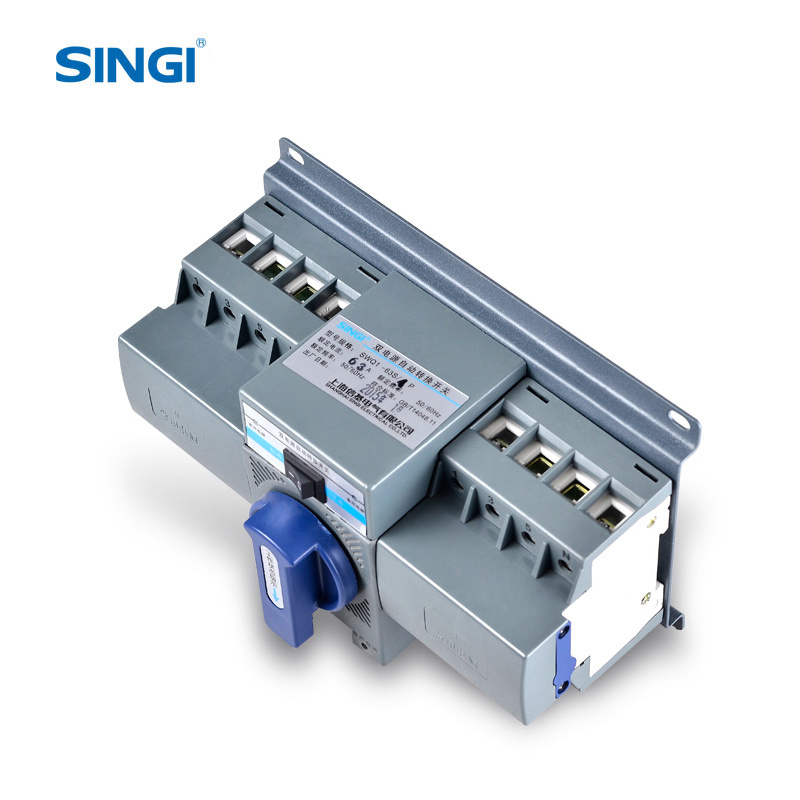

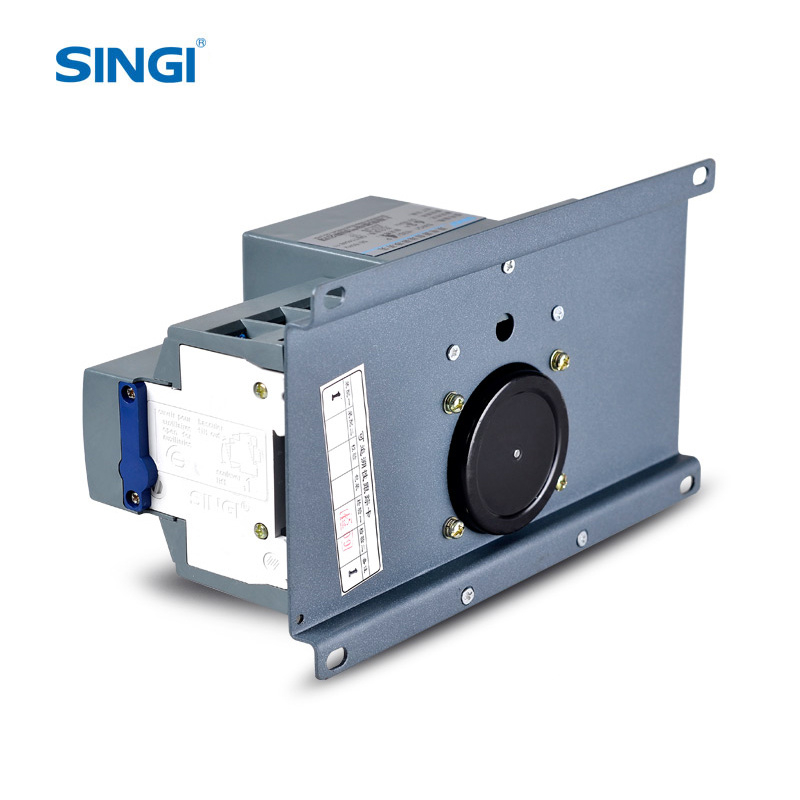

SWQ1-63S ATS

1.APPLICATION

El conmutador automático de transferencia de la serie SWQ1 está compuesto por dos MCB y sus piezas auxiliares. Es adecuado para sistemas de doble alimentación de CA por debajo de 380 V, frecuencia 50/60 Hz y corriente nominal inferior a 63 A. Los principales lugares de aplicación incluyen hospitales, centros comerciales, bancos, servicios contra incendios, telecomunicaciones, edificios de gran altura, etc., donde no se permite el corte de energía.

2.FEATURES

Este producto tiene una estructura sencilla, es práctico, de fácil manejo y larga vida útil, con una combinación flexible de 2P a 4P.

Este producto adopta un interruptor automático de caja moldeada pequeña de alto poder de corte, que posee la capacidad de corte y las características de un interruptor automático.

Este producto dispone de enclavamiento eléctrico y mecánico durante el proceso de conmutación de la alimentación para garantizar que las dos fuentes de alimentación no se suministren al mismo tiempo.

El mecanismo del sistema de conmutación se acciona mediante un motor de imán permanente de CC para completar el proceso de conmutación, con las ventajas de equilibrio, ausencia de ruido y bajo impacto.

Una vez que la alimentación común falla en el circuito principal, se conmuta inmediatamente a la alimentación de reserva para garantizar un suministro ininterrumpido, y cuando la alimentación común falla, se conmuta automáticamente de la alimentación de reserva a la común.

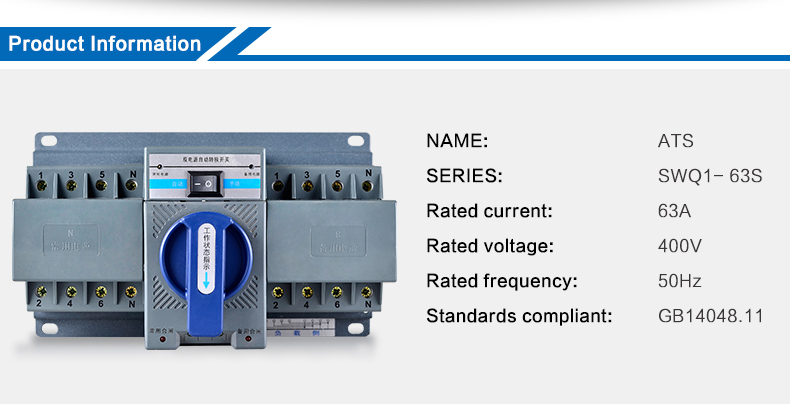

3.PARAMETERS

4. Condiciones de operación

Temperatura del aire ambiente superior a +40℃ y no inferior a -10℃

Lugar de instalación: la altitud no debe superar los 2000 metros

Grado de contaminación: Ⅲ, sin riesgo de explosión en el aire circundante y sin gases, líquidos ni polvo conductor que corroan los metales o destruyan el aislamiento.

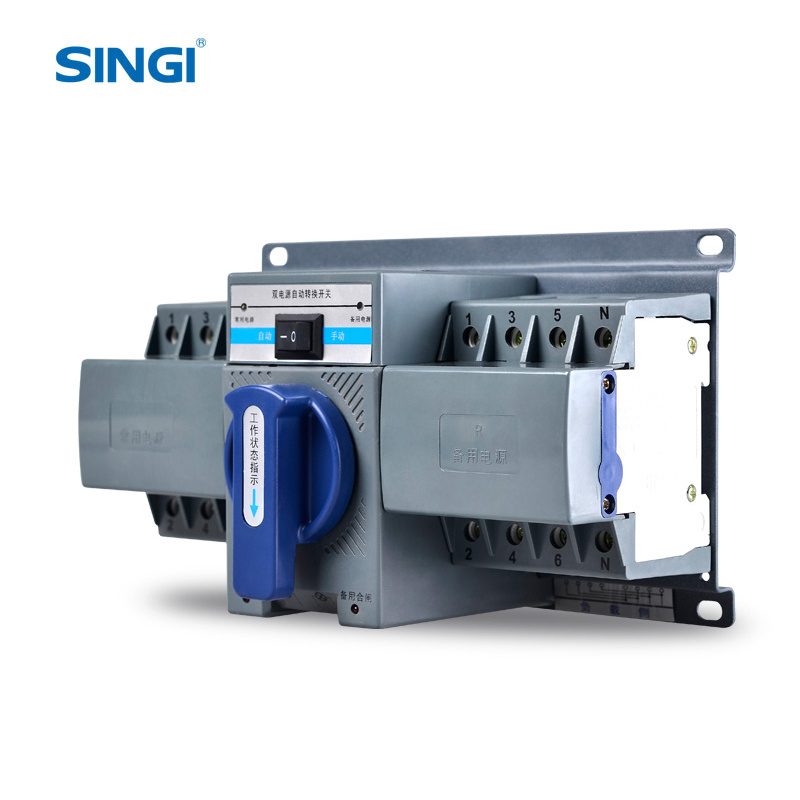

Cuando el conmutador de transferencia deba accionarse manualmente, el interruptor de botón debe estar primero en la posición manual; después ya se puede girar la palanca para alternar entre común y reserva, y poner el modo de control en la posición automática; el conmutador de transferencia entra entonces en estado de funcionamiento automático, y la fuente de alimentación común tiene prioridad.

Cuando el conmutador de transferencia está cableado según el diagrama de cableado, si la fuente de alimentación común y la fuente de reserva están ambas en buen estado, se encenderá la luz indicadora (roja) de la fuente común o de la fuente de reserva, y el conmutador de transferencia funcionará normalmente una vez conectada correctamente la alimentación.

5. Uso y operación

Independientemente de si las fuentes de alimentación común y de reserva tienen tensión o no, cuando se pueda utilizar el modo de accionamiento manual, el botón manual-automático debe colocarse en la posición manual; al empujar la palanca girándola en sentido horario hasta el tope, la fuente de reserva acciona la apertura del interruptor QR y la fuente común acciona el cierre del interruptor QN; al empujar la palanca girándola en sentido antihorario hasta el tope, la fuente de reserva acciona el cierre del interruptor QR y la fuente común acciona la apertura del interruptor QR.

En el panel, el indicador de potencia (rojo) señala la corriente de trabajo de la caja de control automático; si la luz no está encendida, significa que la fuente de alimentación de trabajo del control automático está averiada y no puede accionar el interruptor. Una vez reparada y normalizada, el botón manual-automático se colocará en el estado automático; si la fuente de alimentación común está en buen estado, el conmutador de transferencia pasará automáticamente al estado de cierre del interruptor QN de ejecución de la fuente común, y se encenderá el indicador de potencia N del panel (verde); si la fuente de alimentación común no está en buen estado, el conmutador de transferencia pasará automáticamente al estado de interruptor QN cerrado y QR cerrado, y se encenderá el indicador de potencia R del panel (amarillo).
