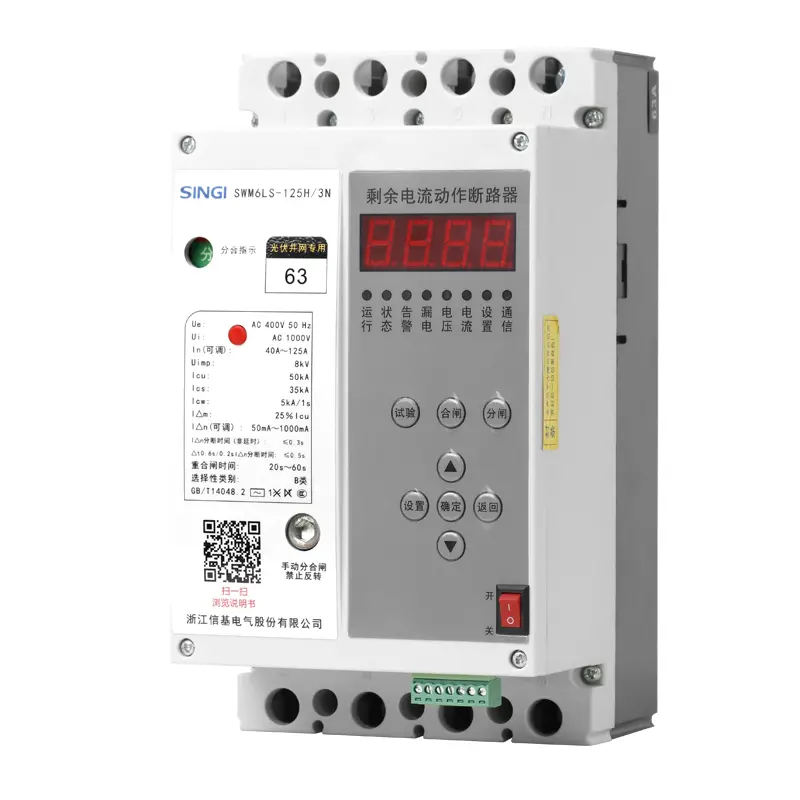

Interruptor automático diferencial con reenganche de caja de plástico SWM6LS-125
El SINGI SWM6LS-125H/3N es un RCD especial de tipo B para conexión a red fotovoltaica con corriente ajustable de 40 A a 125 A, conforme a GB/T14048.21. Proporciona protección diferencial y contra sobrecorriente para sistemas fotovoltaicos distribuidos, con reenganche automático de 20 s a 60 s.
El SINGI SWM6LS-125 es un interruptor automático de corriente residual de caja moldeada con rearme automático, diseñado para la conexión a red fotovoltaica distribuida de 380V 50Hz. Con protección RCD de tipo B conforme a EN 62423 y GB/T14048.21, ofrece corriente ajustable (40–125A) y sensibilidad diferencial ajustable (50–1000mA). Integra protección contra sobrecorriente y fugas, modo manual/automático y rearme automático de 20–60s, además de una capacidad de corte de 25kA, garantizando un funcionamiento seguro y estable de los sistemas fotovoltaicos.
Parámetros técnicos
Parámetro
Especificación
Modelo del producto
SWM6LS-125
Tipo de producto
Interruptor automático diferencial con reenganche de carcasa de plástico
Corriente de chasis (Inm)
125A
Número de polos
3P+N
Tensión nominal de empleo (Ue)
AC 400V / 50Hz
Tensión nominal de aislamiento (Ui)
CA 1000V (se adapta a la fluctuación de tensión de la red FV)
Tensión soportada de impulso nominal (Uimp)
8kV
Capacidad límite de corte de cortocircuito (Icu)
25kA
Capacidad de corte de cortocircuito de servicio (Ics)
18kA
Corriente nominal ajustable (In)
40A ~ 125A
Rango de corriente residual ajustable
50mA ~ 1000mA
Tiempo de disparo primario
0.3s
Tiempo de reconexión
20s ~ 60s (ajustable)
Tipo de protección de corriente residual
Tipo B
Norma de cumplimiento
GB/T14048.21
Corriente soportada de corta duración
5kA / 1s (25% Icu)
Modo de operación
Cierre/apertura manual + reenganche automático
Aplicación principal
Especial para FV conectada a red
Sobre el fabricante
Zhejiang Singi Electrical LLC es una empresa de alta tecnología especializada en la I+D, la producción y la venta de equipos eléctricos de baja tensión, centrada en la I+D y la fabricación de productos eléctricos especiales para la conexión a red fotovoltaica. La empresa cuenta con un equipo profesional de I+D y un taller de producción moderno, y todos sus productos pasan las certificaciones CCC, CE y otras internacionales y nacionales, cumpliendo las normas sectoriales GB, IEC y EN. Singi Electrical se compromete a ofrecer soluciones eléctricas de baja tensión seguras, fiables y de alto rendimiento para la generación fotovoltaica, la distribución industrial y comercial, el ámbito eléctrico residencial y otros campos, y ha establecido relaciones de cooperación a largo plazo con numerosas empresas fotovoltaicas de renombre y compañías eléctricas nacionales y extranjeras.
Preguntas frecuentes (FAQ)
P: ¿Por qué el SWM6LS-125H/3N está diseñado con protección diferencial de tipo B para la conexión a red fotovoltaica?
R: Los sistemas de conexión a red fotovoltaica generan una corriente de fuga de CC lisa debido al efecto de rectificación de los inversores y los módulos fotovoltaicos, que los protectores de corriente residual tradicionales de tipo A/AC no pueden detectar (provocando fácilmente saturación magnética y la imposibilidad de disparo). La protección de tipo B cubre todos los tipos de corriente de defecto (CA, CC pulsante, CC lisa y corriente compuesta de alta frecuencia), que es el tipo de protección obligatorio para los sistemas de conexión a red fotovoltaica especificado por la norma EN 62423 y las directrices técnicas nacionales de conexión a red fotovoltaica, y permite eliminar los riesgos de seguridad por fuga de CC en los sistemas fotovoltaicos.
P: ¿Cuál es la importancia de la función de reenganche automático (20 s-60 s) en las aplicaciones de conexión a red fotovoltaica?
R: Los sistemas de conexión a red fotovoltaica presentan a menudo defectos temporales (por ejemplo, fluctuaciones instantáneas de tensión, inducción por rayos). La función de rearme automático del SWM6LS-125H/3N puede detectar automáticamente el estado de defecto transcurridos 20s-60s desde el disparo. Si el defecto es temporal, cerrará automáticamente para restablecer el suministro, evitando el rearme manual y mejorando la eficiencia de generación de los sistemas fotovoltaicos; si el defecto es permanente, permanecerá disparado para garantizar la seguridad del sistema.
P: ¿Cómo se adapta la corriente diferencial ajustable (50 mA-1000 mA) a los distintos escenarios de conexión a red fotovoltaica?
R: Para pequeños sistemas fotovoltaicos residenciales en tejado (≤10kW), puede ajustarse el valor bajo de corriente residual (50mA-300mA) para lograr una protección diferencial sensible y evitar riesgos de descarga eléctrica personal; para sistemas fotovoltaicos industriales y comerciales medianos y grandes (10kW-6MW), puede ajustarse el valor alto de corriente residual (300mA-1000mA) para adaptarse a la ligera fuga de los módulos fotovoltaicos a gran escala y evitar disparos falsos provocados por la fuga normal del sistema, equilibrando la sensibilidad de la protección y la estabilidad del sistema.
P: ¿Cuál es el motivo de los parámetros contradictorios de capacidad de corte en cortocircuito del producto original y cuál es el valor asignado real?
R: La página original contiene errores de entrada duplicada de parámetros (50kA es el valor de ensayo; 25kA es la capacidad límite de corte en cortocircuito nominal oficial Icu). La capacidad de corte en cortocircuito de servicio nominal real Ics del SWM6LS-125H/3N es de 18kA, diseñada según el nivel de corriente de cortocircuito de los sistemas de conexión a red fotovoltaica de 380V (la norma nacional exige un margen del 20 %), y puede soportar plenamente la corriente de defecto por cortocircuito en las redes de distribución fotovoltaica.
P: ¿Se puede utilizar el SWM6LS-125H/3N en sistemas de distribución de baja tensión no fotovoltaicos?
R: Sí. Aunque está especialmente optimizado para la conexión a red fotovoltaica (protección contra conexión inversa, protección contra fuga de CC), también cumple las normas generales de los sistemas de distribución de baja tensión (GB/T14048.21). Puede utilizarse en sistemas de distribución de baja tensión industriales y comerciales con equipos de CC (por ejemplo, convertidores de frecuencia, fuentes de alimentación SAI) que requieran protección de corriente residual de tipo B, y no se limita a los escenarios de conexión a red fotovoltaica.
